90度法兰连接弯管管道接头结构

　　在工业流体输送、通风管网布设的现场作业里，垂直走向的管线衔接一直是管路排布里的常见工况，这类90度法兰弯管接头，就是专门应对垂直管道与水平管道转向对接需求的核心连接件，不需要额外搭配多段短管加弯头的拼接组合，一体成型的结构能大幅减少管线对接的焊缝数量，降低管路系统的泄漏风险点。从实际应用场景来看，这类接头广泛覆盖民用通风管网、工业低压流体输送管线、小型工艺设备的外接管路布局，不管是厂房新风系统的风管转向，还是生产设备冷却水回路的垂直管路对接，都能通过两端的法兰结构快速完成对位安装，不需要在现场做复杂的弯管煨制作业，能有效缩短现场管线施工的周期。

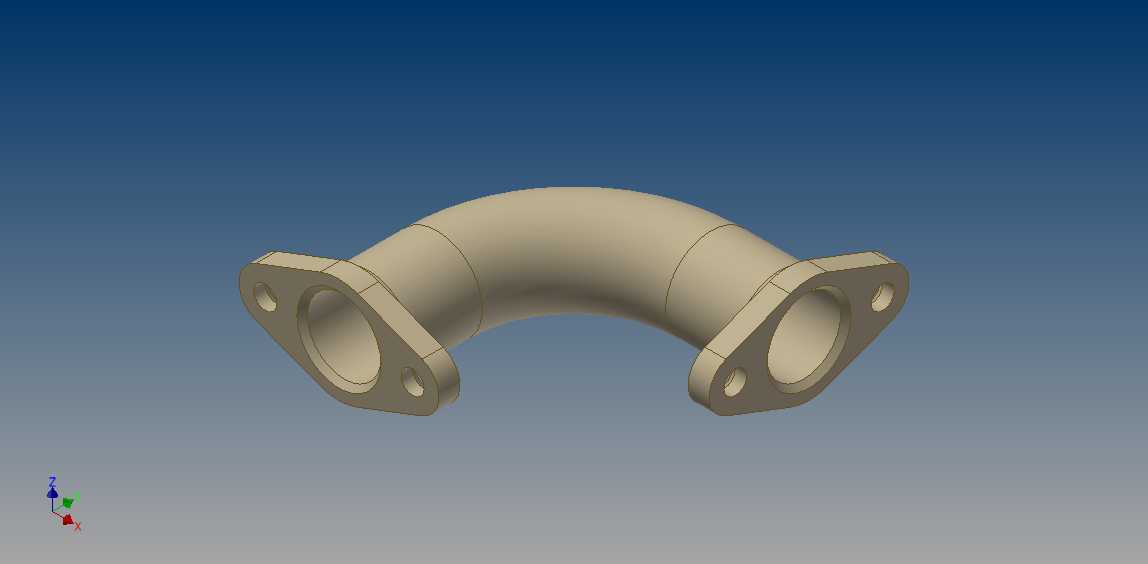

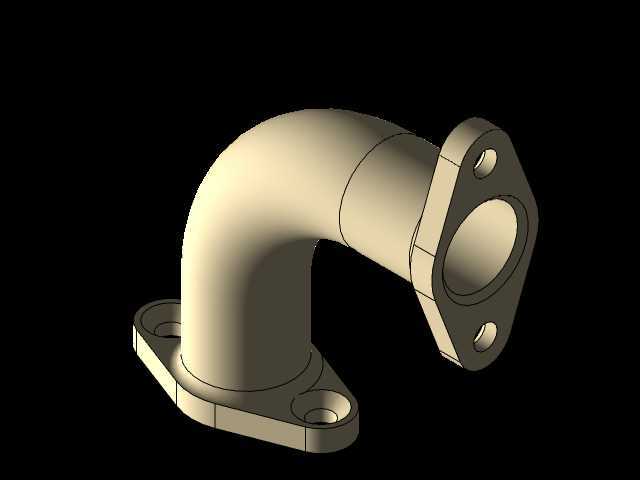

　　从结构设计的角度来看，这款弯管采用等径90度弯曲的流道设计，弯曲半径参考常规低压管路的流体阻力要求设定，既不会因为弯曲半径过小造成流道突变引发流体压损过大，也不会因为弯曲半径过大占用过多的管线安装空间，适配多数紧凑布局的设备周边管线安装需求。两端的法兰盘采用对称式的安装孔布局，每个法兰端设置两个定位安装孔，孔位的中心距、法兰端面的密封面平整度都按照通用低压法兰的配合公差设计，安装时只需要将两端法兰与对应管道的法兰端面对齐，加装密封垫片后穿入紧固螺栓即可完成固定，对位过程中法兰盘的基准面能直接作为安装定位的参考，不需要额外做角度校正，能有效降低现场安装的对位难度。

　　在功能特性层面，一体成型的弯管本体不存在拼接焊缝，流道内壁保持顺滑过渡，流体或者气流经过转向位置时不会出现明显的紊流区，能减少输送过程中的压力损耗，同时也能避免介质在焊缝位置滞留造成的积垢、腐蚀问题，延长管路连接件的使用寿命。法兰端面设计为平面密封结构，适配常规的橡胶密封垫片、石棉密封垫片，在低压输送工况下能保证足够的密封性能，不需要额外加工特殊的密封槽结构，降低配件的匹配成本。

　　从安装边界的尺寸逻辑来看，弯管的整体轴向长度、两端法兰的外轮廓尺寸都参考通用同管径法兰的安装间距设定，在替换现有管路的同规格弯头时，不需要调整原有管线的固定支架位置，直接替换即可完成装配，适配现有管网的改造升级需求。弯管本体的壁厚按照低压管路的承压要求设计，能满足常规通风、常压输水、低压流体输送的承压需求，不会在正常工作压力下出现管壁变形、渗漏的问题。在建模过程中，流道部分采用扫掠特征生成，保证弯曲段的壁厚均匀一致，两端法兰盘与弯管本体的衔接位置做了圆弧过渡处理，避免应力集中造成的结构薄弱点，安装孔的位置采用对称约束，保证两端法兰的安装孔位同轴度偏差控制在装配允许的公差范围内，实际生产加工时不管是采用铸造还是型材焊接后机加工的工艺，都能直接参考模型的尺寸参数完成工装定位，减少二次尺寸校核的工作量。

　　在实际选型匹配时，只需要确认对接管道的管径、法兰安装孔的中心距参数与该接头匹配，即可直接应用到对应的管路系统中，不管是新建管线的布设还是老旧管线的配件替换，都能快速完成装配，不需要对原有管线做大规模的改动。这类一体法兰弯管相比传统的“弯头加配对法兰”的拼接结构，少了两道环向焊缝，不仅减少了现场焊接或者工厂预制的焊接工作量，也避免了焊接位置可能出现的焊接缺陷带来的泄漏隐患，在低压流体、通风管路的应用场景下，长期使用的可靠性更有保障。
