列车传动用精密链轮结构设计

　　在轨道列车走行部的传动链路里，链轮是衔接驱动单元与从动负载的核心啮合零件，其齿形精度、结构强度直接决定了链传动系统的运行平稳性与服役寿命，不同于普通工业输送场景的链轮设计，列车传动场景下的链轮需要承受交变冲击载荷、温湿度跨度变化的户外工况，同时要满足长周期免维护的运维要求，因此在结构设计阶段需要兼顾啮合精度、安装适配性与结构冗余量。从实际应用场景来看，这类链轮主要装配在列车辅助传动机构、车端连接装置的传动链路中，部分小规格同结构链轮也会应用在列车内部检修设施的输送传动单元，核心作用是和配套滚子链条形成稳定啮合，将驱动轴输出的旋转扭矩精准传递至从动端，保证传动比恒定，避免出现跳齿、脱链等故障，影响列车运行安全。在功能特性设计上，

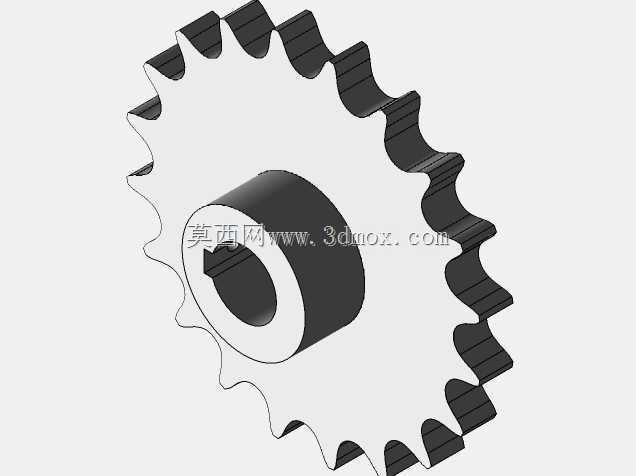

　　该链轮采用了渐开线齿形修形处理，齿顶与齿侧的过渡区域做了圆弧倒角，能够有效降低链条滚子进入啮合时的冲击应力，减少运行过程中的啮合噪音；轮毂部分采用了带键槽的通孔设计，键槽的位置度公差控制在0.02mm范围内，能够保证链轮与传动轴装配后的同轴度，避免高速转动时出现偏心振动；轮体与轮毂的衔接处做了加厚过渡圆角，能够分散扭矩传递过程中的应力集中，避免长期交变载荷下出现轮毂开裂的问题。设计思路上，首先根据配套链条的节距、滚子直径确定了链轮的基本齿形参数，齿数选择上兼顾了传动平稳性与结构尺寸限制，齿数过少会导致传动动载荷增大，齿数过多则会在相同传动比下增大链轮整体外径，占用过多安装空间，

　　最终选定的齿数能够在给定的安装边界内实现最优的传动平稳性；其次针对列车运行时的振动工况，在轮体厚度设计上预留了足够的磨损余量，齿面硬度经过热处理后能够满足长周期运行的耐磨要求，不需要频繁更换；轮毂的轴向长度根据传动轴的装配尺寸确定，保证装配后链轮的轴向定位可靠，不会出现轴向窜动。从外形尺寸与安装边界来看，该链轮的齿顶圆直径、轮毂外径、内孔直径均按照配套安装空间做了适配设计，内孔键槽的尺寸符合对应传动轴的平键装配标准，装配时只需要将链轮沿轴向推入传动轴，对齐键槽装入平键后通过轴端挡圈完成轴向固定即可，不需要额外做定制化加工；链轮的轴向总厚度控制在安装腔的预留尺寸范围内，装配后不会与周边的轴承座、机架结构产生运动干涉，

　　轮齿部分与链条的啮合间隙经过校核，在常温与高低温工况下都不会出现卡滞问题。实际建模过程中，齿形部分采用参数化建模方式生成，每个齿的齿廓曲线都经过啮合仿真验证，保证链条滚子能够顺畅进入与退出啮合，不会出现齿面干涉；轮毂部分的键槽特征做了边角倒角处理，避免装配时键槽边缘刮伤传动轴表面；轮体的减重设计在保证结构强度的前提下做了优化，既不会因为轮体过重增加传动轴的转动惯量，也不会因为减重过度导致轮体结构强度不足。在实际选型替换时，只需要核对链轮的齿数、节距、内孔直径、键槽尺寸这几个核心安装参数，就可以完成同规格零件的替换，不需要对周边安装结构做改动；装配完成后需要手动盘车检查啮合状态，确保链条在全周转动过程中都能与轮齿顺畅啮合，没有局部卡滞或啮合过紧的问题，之后再按照规定的扭矩要求紧固轴端固定件，保证运行过程中链轮不会出现松脱。这类链轮的设计完全围绕轨道列车传动场景的实际工况展开，没有冗余的结构特征，所有尺寸参数都服务于传动可靠性与安装适配性，能够满足户外复杂工况下的长期稳定运行要求。
