内燃机用活塞结构三维设计

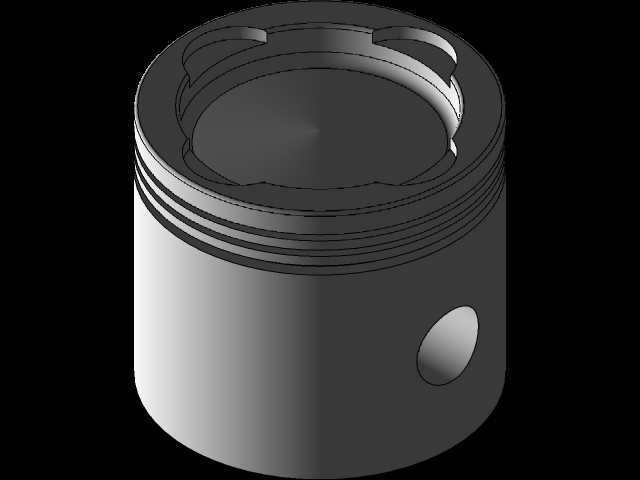

　　活塞作为内燃机往复运动机构里的核心承压部件，其结构合理性直接决定动力输出效率、整机运行寿命与密封可靠性，在车用动力、工程机械动力、小型通用汽油机、柴油发电机组等场景中，都是决定整机性能的关键零件。这款活塞的设计首先围绕工作工况的受力特性展开，顶部的凹腔结构是匹配对应排量机型的燃烧室形态设计，可在压缩行程终点组织合理的油气混合涡流，让燃油喷射后与空气的混合更充分，避免局部过浓或过稀导致的燃烧不充分、积碳堆积问题，顶部边缘的避让槽结构，是为了规避活塞运行到上止点时与进排气门的运动干涉，即便在气门正时出现小幅偏差的极端工况下，也不会出现气门撞击活塞顶的恶性故障。活塞头部的多道环槽结构，分别对应气环与油环的安装位置，

　　上部两道气环槽负责密封燃烧室内的高压燃气，避免高压气体窜入曲轴箱导致动力损失，下部的油环槽则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧造成积碳与机油异常消耗，环槽的加工精度与轴向间隙设计经过反复校核，既保证活塞环在热态下有足够的膨胀余量，不会出现卡滞抱死，又能控制间隙值避免环泵油效应过强。活塞销孔的位置经过偏心设计校核，可在活塞换向时减小对气缸壁的敲击噪声，降低活塞裙部的偏磨概率，销孔内部的衬套安装位预留了足够的配合过盈量，保证活塞销在交变冲击载荷下不会出现松旷位移。裙部的型线设计采用了中凸变椭圆的形态，充分考虑活塞工作时的热变形与受力变形，冷态下裙部与气缸壁保留合理的配合间隙，

　　热态膨胀后裙部可与气缸壁形成均匀的贴合面，避免局部接触应力过大导致的拉缸故障，裙部表面的石墨涂层预留位也在模型中做了结构体现，可降低冷启动阶段的摩擦阻力。从安装边界来看，这款活塞的外径尺寸匹配对应缸径的气缸套，总高度设计适配对应机型的行程参数，活塞销孔的直径与连杆小头的尺寸完全匹配，安装时无需额外修配即可完成组件装配，活塞环槽的宽度与高度适配标准规格的活塞环，维修替换时配件通用性较强。在建模过程中，所有圆角过渡都做了应力释放处理，尤其是环槽根部、销孔与裙部的衔接位置，避免交变载荷下的应力集中导致疲劳裂纹，顶部的壁厚经过梯度设计，中心区域厚度足够承受燃烧爆发压力，边缘区域适当减薄以降低整体重量，减小往复运动的惯性力，

　　降低曲轴连杆机构的负载。实际应用中，这类活塞可适配小排量单缸柴油机、通用汽油机等动力设备，在农业机械、园林机械、小型发电机组等场景下都能稳定工作，其结构设计兼顾了强度、轻量化与密封性能，在高温、高压、高交变载荷的工作环境下可保持长期稳定运行，建模时的所有尺寸参数都参考量产机型的成熟设计，可直接用于教学演示、结构分析或改装方案的验证工作。
