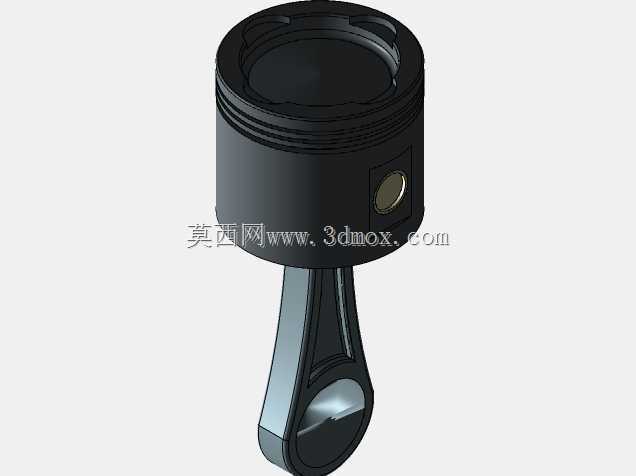

内燃机曲柄连杆机构活塞组件结构设计

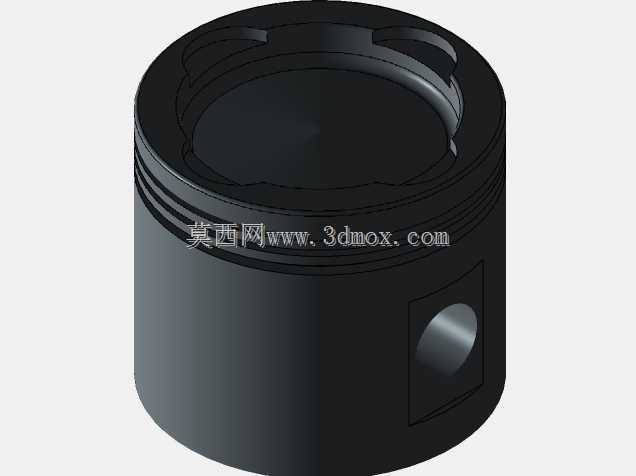

　　作为内燃机核心运动转换部件，活塞连杆组件的设计合理性直接决定动力输出效率与整机运行寿命，这套三维结构完整还原了往复式动力机械中活塞组的典型构造，可直接用于动力总成前期方案验证、运动干涉校核以及教学演示场景。从实际工况适配角度看，活塞头部预留的环槽结构，是为了匹配气环与油环的安装需求，气环负责密封燃烧室高压燃气，避免做功冲程压力泄漏导致动力损失，油环则承担缸壁润滑油刮除功能，防止机油窜入燃烧室形成积碳，环槽的轴向间隙、径向深度都经过严格匹配，既保证活塞环在热胀状态下不会卡滞，也能避免间隙过大造成泵油效应。活塞销座的凸台结构做了局部加厚处理，这是因为活塞销传递连杆作用力时，销座位置会承受周期性的冲击载荷，加厚设计可以分散局部应力，

　　避免长期交变载荷下出现销座开裂故障，销孔内部的精度要求控制在微米级，保证活塞销与销座、连杆小头的配合间隙处于合理范围，既可以实现浮动式连接的灵活转动，也不会因间隙过大产生敲击异响。活塞裙部的型线设计并非正圆柱结构，而是根据热变形规律做了中凸变椭圆处理，发动机工作时活塞头部温度远高于裙部，热膨胀量更大，同时侧推力作用下裙部会产生弹性变形，预先修正的型线可以保证活塞在全工况温度区间内，与气缸壁保持均匀贴合，避免局部拉缸、偏磨问题。从安装边界来看，活塞的外径尺寸需要与对应缸径的气缸套匹配，顶部燃烧室凹坑的形状、深度需要匹配整机压缩比设计要求，活塞销的直径、长度要同时适配连杆小头衬套与活塞销座孔的尺寸，装配时需要保证活塞环开口错开特定角度，

　　避免各环开口对齐导致燃气泄漏。这套结构的设计思路完全围绕往复运动的实际工况展开，在保证结构强度的前提下尽可能降低活塞整体重量，减少往复惯性力，从而降低曲轴连杆机构的振动与冲击载荷，活塞内部的减重腔设计，就是在不削弱关键受力部位强度的基础上，去除非承载区域的多余材料，兼顾轻量化与结构可靠性。在实际工程应用中，这类活塞组件广泛适配于小排量通用汽油机、摩托车发动机以及小型固定动力设备，建模过程中完整还原了各部位的倒角、退刀槽等工艺特征，可直接用于后续的工程图导出、工艺编制以及运动仿真分析，通过三维模型可以直观验证活塞在上止点、下止点位置时与气门、气缸盖的间隙是否满足设计要求，提前排查运动干涉风险，减少物理样机试制阶段的反复修改成本。
