自制钢管桁架式卡丁车车架结构设计

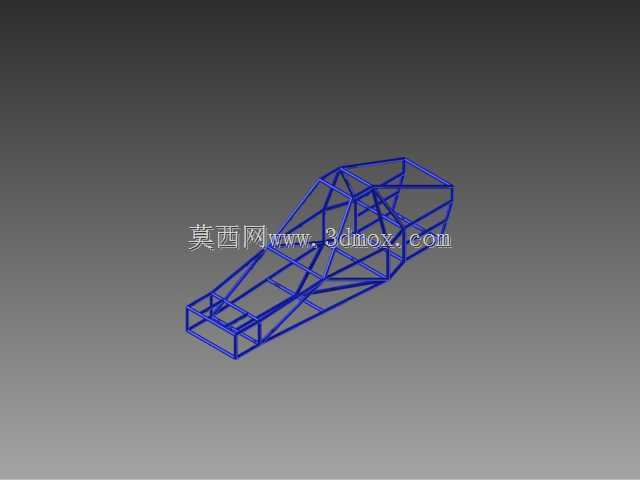

　　该车架为钢管桁架式承载结构，主要应用于小型非道路休闲卡丁车的底盘承载场景，作为整车的核心安装基体，承担动力总成、行走机构、转向系统、驾乘人员的全部载荷，同时需要传递行驶过程中路面传来的冲击载荷、加减速惯性力以及转向时的侧向载荷，是自制卡丁车项目中最核心的结构部件。从结构设计思路来看，整体采用空间三角形桁架布局，这种布局的核心优势是在使用等规格薄壁钢管的前提下，通过三角形几何不变特性最大化提升结构抗扭、抗弯刚度，避免非桁架结构容易出现的应力集中与结构形变问题，适合小批量自制、采用普通钢管焊接工艺的加工场景，不需要复杂的冲压模具与钣金成型设备，仅通过管材切割、坡口加工后焊接即可完成制作，加工门槛低，结构可靠性强。从结构分区来看，

　　车架前部为转向机构安装区，预留了转向柱安装固定位、前悬安装支点，前部的横向与斜向钢管形成封闭的三角支撑结构，能够承受转向时的侧向力矩与前轮遇到凸起路面时的向上冲击载荷，避免前部结构出现开焊、形变问题；中部为驾乘与动力安装区，是整个车架的载荷核心区域，底部采用多根横向钢管排布形成承载平面，既可以固定驾乘座椅，也预留了发动机、传动机构的安装孔位，中部的竖向与斜向钢管形成侧面防护结构，同时连接上下层钢管形成整体受力体系，在车辆发生侧倾时能够提供足够的侧向支撑，保护驾乘人员安全，同时避免动力总成安装位置出现形变导致传动同轴度偏差；后部为后轮与传动系统安装区，结构上做了加强处理，因为后轮作为驱动轮，起步、加速时的扭矩反作用力、

　　制动时的载荷转移都会集中在后部区域，后部的斜向钢管直接连接主纵梁与后轴安装位，形成最短的力传递路径，减少载荷传递过程中的结构形变。从安装边界来看，整体车架的宽度控制在常规小型卡丁车的1200mm范围内，长度控制在1800mm左右，既能够满足单驾乘人员的坐姿空间需求，也能适配常规的小型通用汽油机、链条传动机构、卡丁车专用转向机与刹车总成，所有安装支点的位置都参考通用卡丁车配件的安装尺寸预留，不需要对采购的标准配件做二次改装即可直接装配，降低自制过程中的加工难度。结构设计上充分考虑了旧件复用的需求，所有管材的连接节点都设计为平面接口，使用普通的角磨机、电焊机即可完成焊接加工，不需要专用的弯管设备做复杂的空间弯管，大部分管材为直线切割，

　　仅少数位置需要做小角度弯管处理，能够直接利用废旧四轮车拆解下来的钢管、固定支架等零件，减少材料浪费。在受力设计上，所有的载荷传递路径都通过连续的钢管传递，避免出现力的断点，比如前部受到的冲击会通过前纵梁、斜向支撑管直接传递到中部主承载结构，再分散到整个车架的桁架结构上，不会出现局部载荷过大导致的焊缝开裂问题；侧向受力时，侧面的交叉斜管会将侧向力分解为沿钢管轴向的拉压力，充分发挥钢管轴向受力性能好的优势，相比纯板式车架重量更轻，结构强度更高。车架底部的钢管排布预留了足够的离地间隙，能够适配非铺装路面的行驶场景，避免行驶过程中路面凸起磕碰车架底部结构，同时底部的横向钢管也可以作为脚踏机构、刹车踏板的安装基体，不需要额外增加安装支架。整体结构没有多余的装饰性构件，所有钢管都参与结构受力，在保证足够强度的前提下尽可能控制整体重量，降低动力总成的负载，提升整车的动力响应表现。
