直列四缸内燃机曲柄活塞机构装配结构

项目分类:发动机 发布时间:2024-09-25 ID:775514
  • 直列四缸内燃机曲柄活塞机构装配结构
  • 直列四缸内燃机曲柄活塞机构装配结构
  • 直列四缸内燃机曲柄活塞机构装配结构
  • 直列四缸内燃机曲柄活塞机构装配结构
  • 直列四缸内燃机曲柄活塞机构装配结构
  • 直列四缸内燃机曲柄活塞机构装配结构
  • 直列四缸内燃机曲柄活塞机构装配结构
  • 直列四缸内燃机曲柄活塞机构装配结构
  • 直列四缸内燃机曲柄活塞机构装配结构

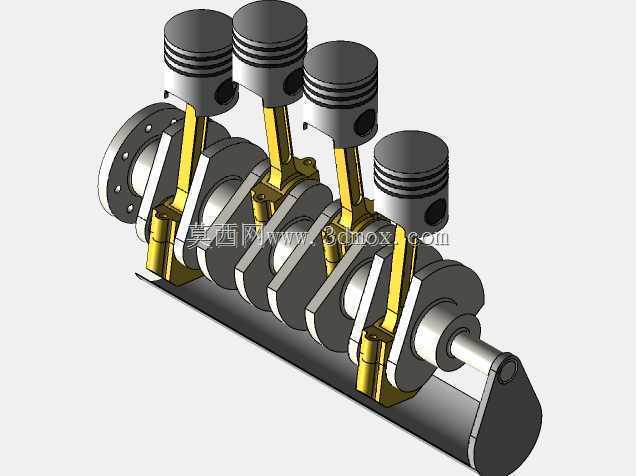

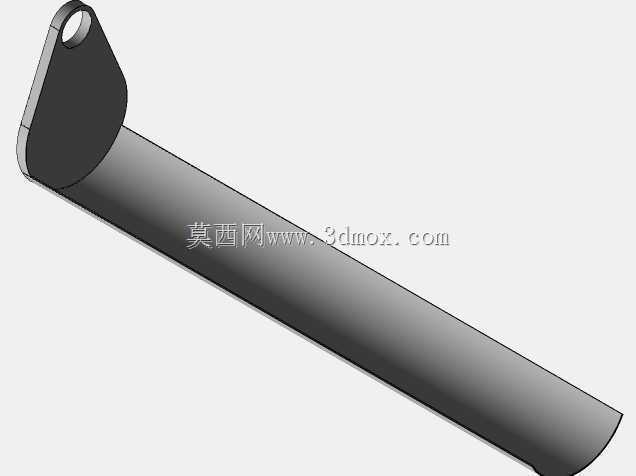

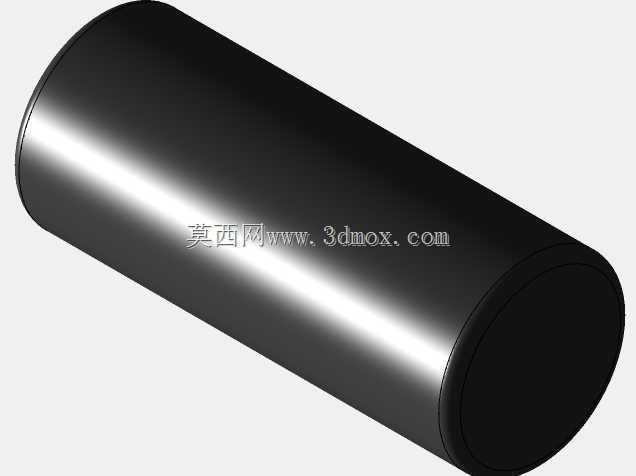

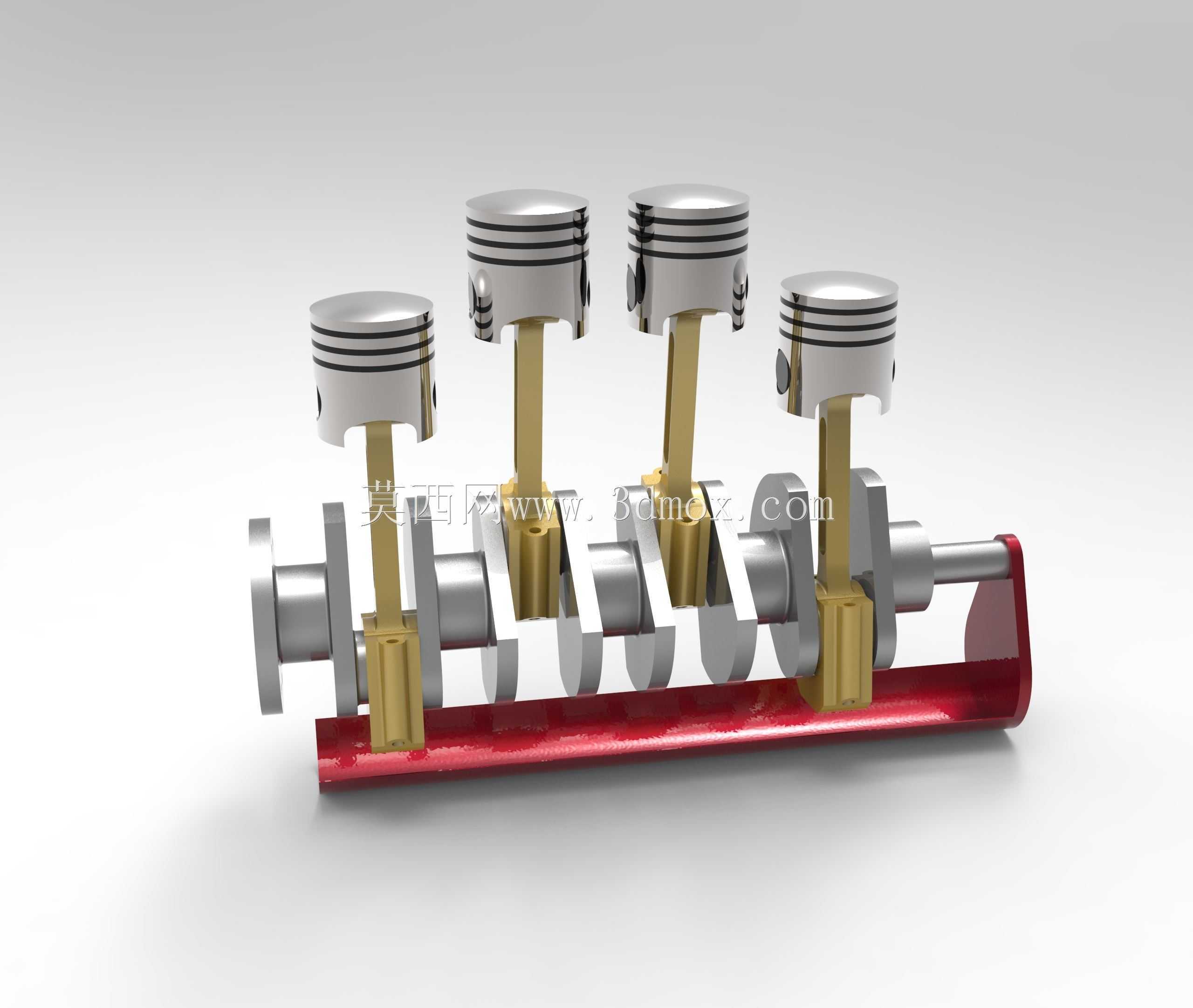

  这套直列四缸动力核心装配结构,是往复式内燃机里应用覆盖面最广的构型,从家用乘用车辆的动力单元,到小型工程机械、固定式发电机组的动力源,再到部分轻型农用机械的动力输出端,都能见到同构型机构的实际落地。不同于单缸动力单元的脉冲式出力特性,四缸直列布局通过四个活塞的做功行程错峰排布,能把曲轴端的输出扭矩波动压到极低的水平,不需要额外加装大尺寸的飞轮储能结构就能获得平顺的动力输出,这也是该构型能在中小排量动力领域占据主流的核心原因。整个装配结构的核心逻辑围绕曲柄连杆机构的运动转换展开,四个活塞沿气缸中心轴线做等距直线排布,每个活塞通过活塞销与对应连杆的小头端铰接,连杆大头端则通过轴瓦结构固定在曲轴的四个连杆轴颈上,

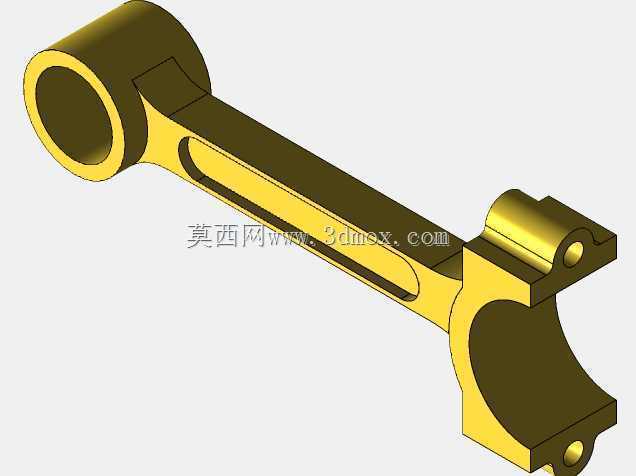

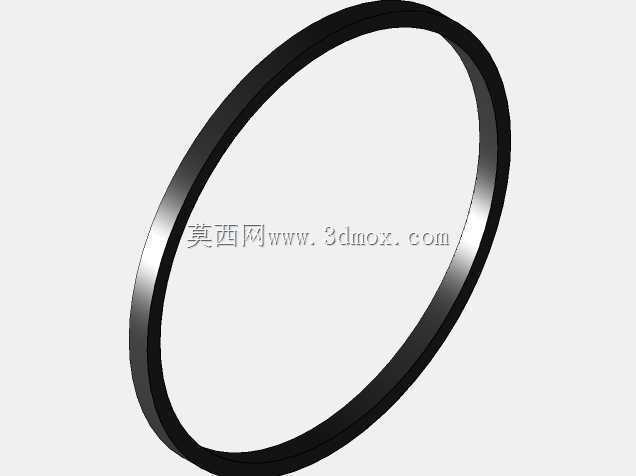

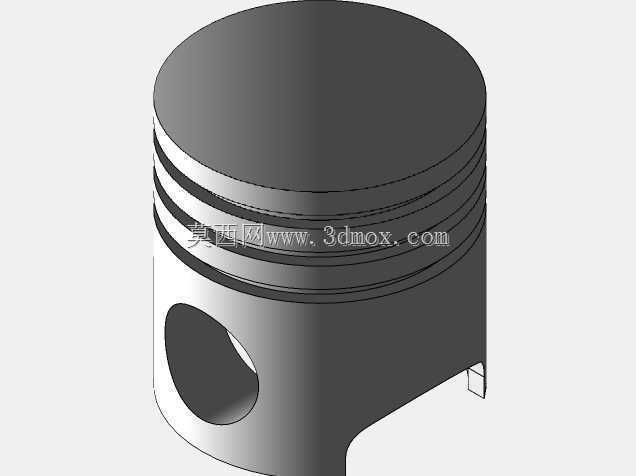

  四个连杆轴颈按照180度的相位差交错排布,保证四个活塞的运动行程两两对称,既平衡了一阶往复惯性力,也让曲轴的旋转动平衡更容易调校。从结构设计的细节来看,活塞部分采用了三道环槽的设计,顶部两道为气环,负责密封燃烧室的高压燃气,避免做功行程的压力泄漏,最下方一道为油环,负责刮除气缸壁上多余的润滑油,防止机油窜入燃烧室参与燃烧。活塞裙部做了适配侧推力的型面优化,在活塞往复运动受侧压力倾斜时,能保证裙部与气缸壁的接触面积均匀,避免局部应力集中造成的拉缸故障。连杆部分采用了工字形截面的杆身设计,在保证足够抗拉、抗弯曲强度的前提下,尽可能降低了往复运动件的整体质量,减少高转速工况下的惯性载荷,连杆大头采用剖分式结构,

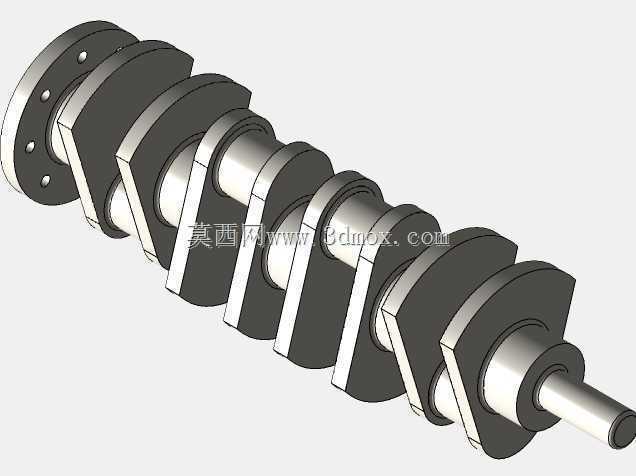

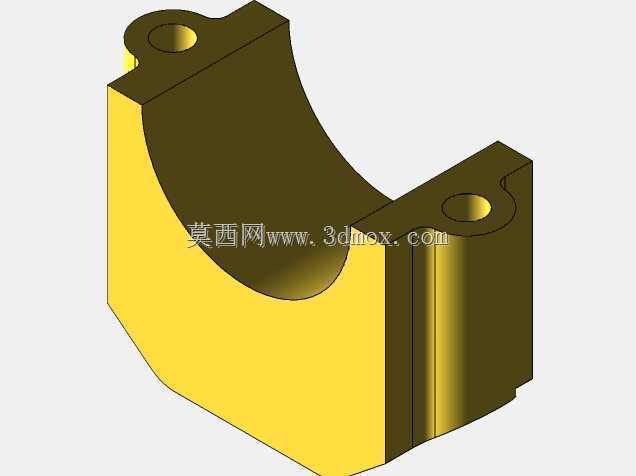

  配合连杆螺栓实现与曲轴连杆轴颈的紧固连接,剖分面做了定位止口设计,避免装配错位造成的轴瓦偏磨。曲轴部分采用整体锻造结构,四个连杆轴颈与五个主轴颈之间通过曲柄臂连接,每个曲柄臂的对侧都设计有平衡重块,用来抵消活塞连杆组往复运动产生的惯性力与曲轴旋转产生的离心力,保证曲轴在额定转速区间内运转平稳,不会产生异常振动。曲轴的输出端设计有飞轮连接法兰与油封轴颈,自由端则预留了正时驱动轮、水泵驱动轮的安装位,能适配前端轮系的附件驱动需求。整个装配的安装边界需要严格匹配气缸体的对应定位尺寸,四个气缸的中心距需要与曲轴连杆轴颈的轴向间距完全一致,活塞在上止点时的顶面高度需要与燃烧室的压缩比设计值匹配,曲轴的主轴颈同轴度需要控制在极小的公差范围内,

  避免运转过程中出现轴瓦烧蚀的故障。在实际装配过程中,活塞连杆组需要按照分组选配的原则与气缸孔匹配,活塞与气缸壁的间隙需要控制在合理范围内,既要保证冷机状态下不会因为间隙过大出现敲缸异响,也要保证热机状态下活塞膨胀后不会出现卡滞。连杆螺栓与主轴承盖螺栓都需要按照规定的扭矩与转角顺序拧紧,保证轴瓦的预紧力均匀,避免轴瓦出现松动或变形。这套结构的运动仿真过程中,可以清晰观察到四个活塞的运动相位差,当一缸活塞处于上止点做功位置时,四缸活塞同样处于上止点位置,对应排气或进气行程,二缸与三缸活塞则处于行程中段位置,通过这样的相位排布,曲轴每旋转720度就会完成四个气缸的完整工作循环,每个180度转角就有一个气缸进入做功行程,保证动力输出的连续性。不同于V型布局的动力单元,直列四缸的结构只需要一组气缸盖与一套配气机构,整体的加工与装配难度更低,后期维护的成本也更小,同时轴向尺寸更紧凑,适配横置前驱的车辆布局需求,在小排量动力场景下的综合优势十分明显。在三维建模过程中,所有运动副的配合间隙都需要按照实际工程公差设置,活塞销与活塞销座、连杆小头衬套之间的转动配合,连杆大头与曲轴连杆轴颈之间的转动配合,曲轴主轴颈与主轴承座之间的转动配合,都需要设置合理的配合约束,才能在运动仿真中还原真实的运转状态,不会出现运动干涉或者卡滞的问题。
