直列四缸往复式内燃机核心结构设计

　　这套直列四缸动力单元的结构设计，核心围绕乘用车、小型工程机械的动力输出需求搭建，是小排量燃油动力设备的核心做功单元，日常覆盖1.0L-2.5L排量区间的动力匹配场景，可适配家用轿车、轻型载货车辆、小型工程发电机组、农用作业机械等多种搭载场景，作为整套设备的动力输出来源，负责将燃油燃烧产生的热能通过曲柄连杆机构转化为旋转机械能，向外输出扭矩驱动后续传动系统工作。

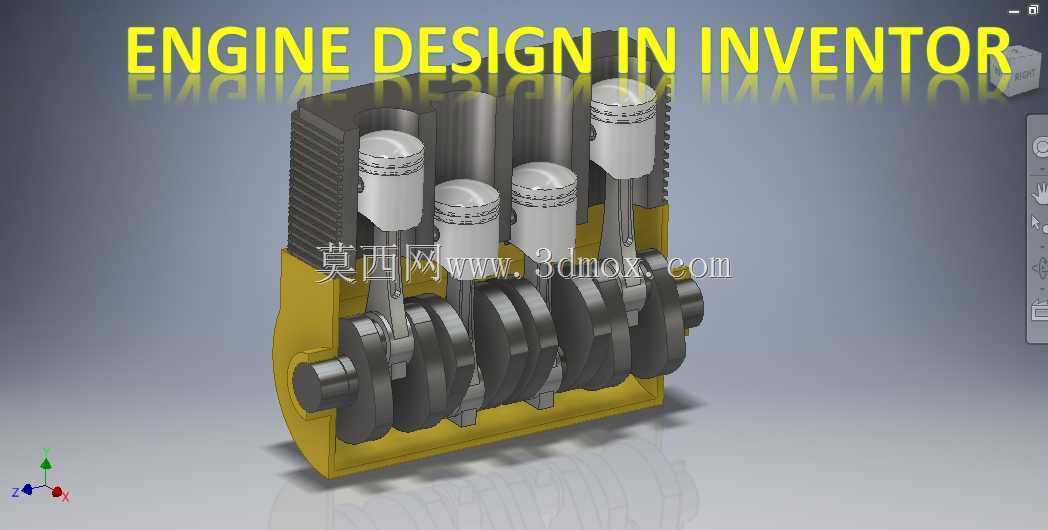

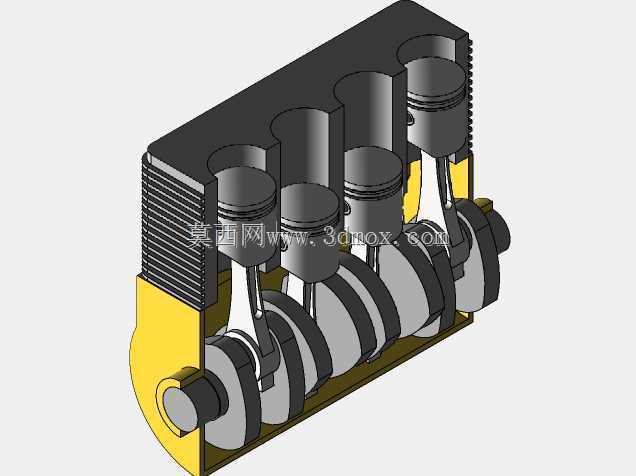

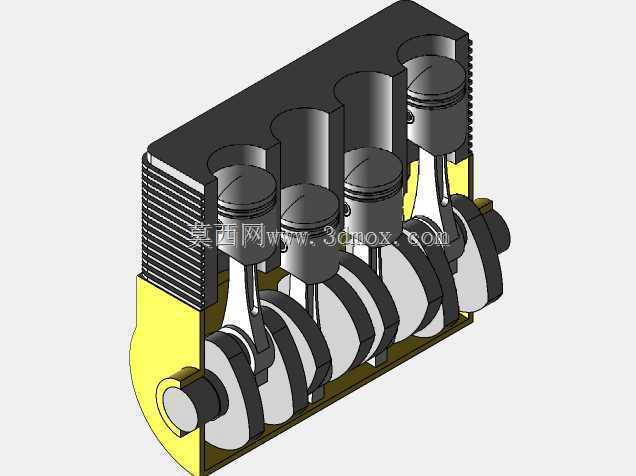

　　从结构设计逻辑来看，整套模型完全还原了量产机型的核心运动逻辑，四个活塞沿气缸体轴线呈直列排布，相邻气缸的曲柄销呈180度相位差布置，能够保证四个气缸的做功行程均匀错开，让曲轴输出的扭矩波动控制在合理区间，相比三缸结构能大幅降低一阶往复惯性力带来的振动问题，不需要额外加装平衡轴就能满足常规乘用设备的NVH控制要求。设计过程中优先考虑了运动部件的干涉校验：活塞在上止点位置时，活塞顶面与气缸盖燃烧室的预留压缩间隙控制在0.8-1.2mm区间，既避免活塞运动到上止点时碰撞气门或缸盖，也能保证燃烧室的压缩比符合设计要求；活塞裙部与气缸壁的配合间隙预留0.03-0.05mm，满足热胀冷缩的工作余量，同时不会因为间隙过大出现敲缸异响。

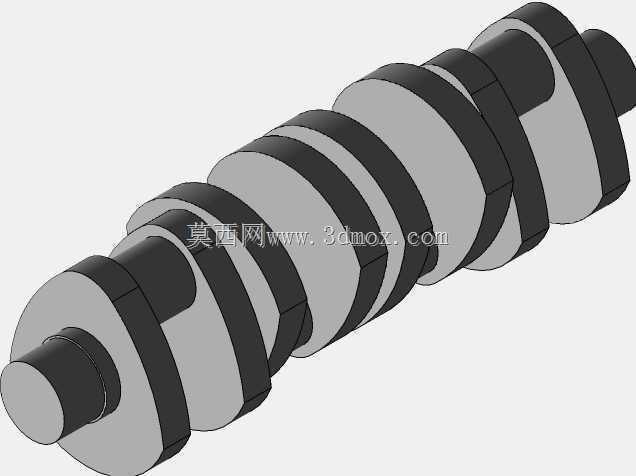

　　安装边界层面，整套动力单元的主体轮廓沿曲轴轴向的总长度控制在380mm-420mm区间，气缸体高度方向从曲轴安装底平面到缸盖顶面的尺寸约为320mm，宽度方向沿进排气侧的总尺寸约为280mm，能够适配多数前置前驱、前置后驱车型的机舱安装空间，油底壳的最低点与曲轴中心线的落差控制在120mm以内，保证车辆通过性的同时预留足够的机油存储容量，满足润滑系统的储油需求。曲轴的主轴颈直径设计为55mm，连杆轴颈直径为48mm，主轴瓦与连杆瓦的配合间隙控制在0.02-0.04mm，能够保证高速运转时的油膜形成，减少轴瓦磨损。

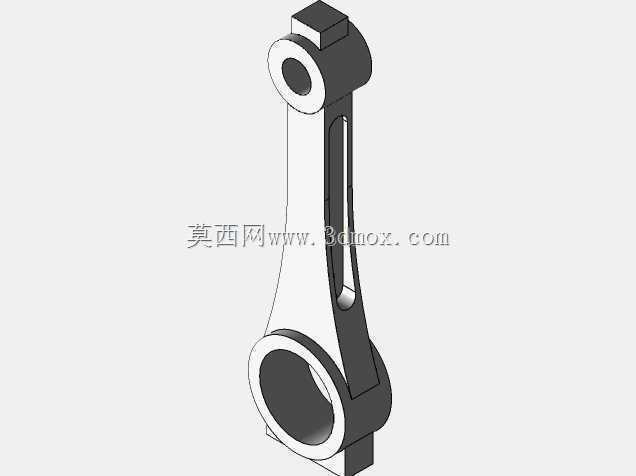

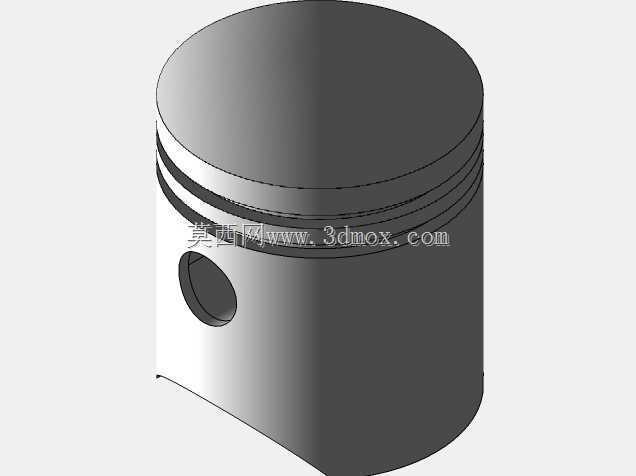

　　功能特性上，这套结构完整还原了配气机构、曲柄连杆机构、缸体缸盖的核心配合关系：活塞通过活塞销与连杆小端连接，连杆大端通过剖分结构与曲轴连杆轴颈固定，活塞往复运动时带动连杆摆动，将直线运动转化为曲轴的旋转运动；曲轴前端预留皮带轮安装位，可驱动水泵、发电机、空调压缩机等附件，后端预留飞轮安装法兰，用于连接离合器或液力变矩器，将动力传递给变速箱。设计过程中对活塞环的安装槽位置做了精准还原，三道活塞环槽分别对应两道气环和一道油环，气环负责密封燃烧室的高压燃气，油环负责刮除气缸壁上多余的机油，避免机油窜入燃烧室参与燃烧。

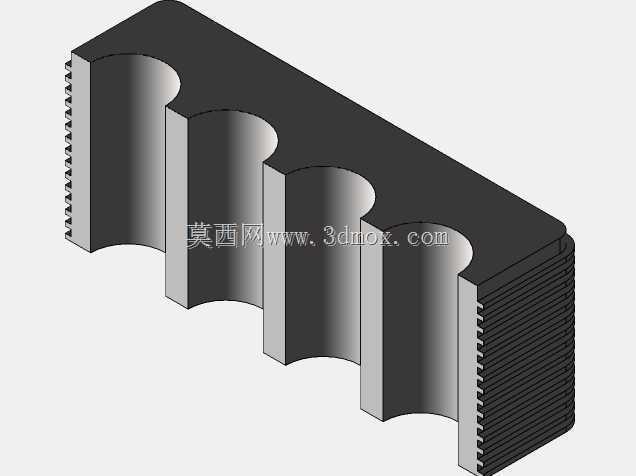

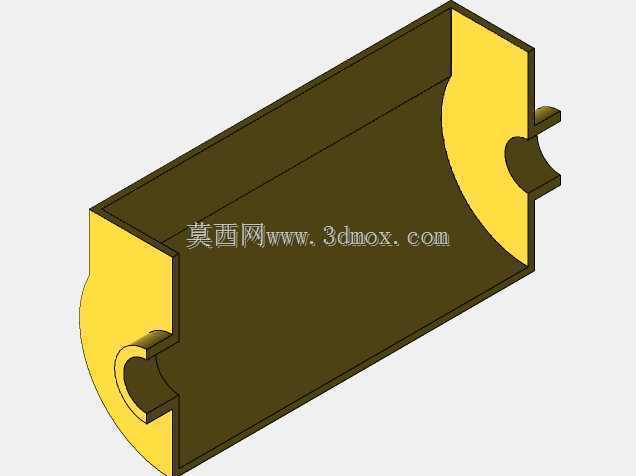

　　从建模逻辑来看，所有运动部件的装配约束完全按照实际装配关系设置，曲轴的旋转自由度、连杆的摆动自由度、活塞的往复滑动自由度都做了准确约束，可直接用于运动仿真分析，模拟不同转速下的活塞运动速度、曲轴受力变化、惯性力分布情况，为后续的结构强度校核、振动分析提供基础模型。气缸体的水套结构、油道位置也做了对应预留，能够匹配冷却系统、润滑系统的管路布置设计，缸体侧面的安装凸台预留了机油滤清器、启动马达、机油标尺的安装位置，完全符合量产机型的布置逻辑，可作为相关专业教学、结构设计参考的直观模型，帮助从业者理解四缸发动机的运动原理与装配关系。
