本田C系列小排量活塞发动机结构设计

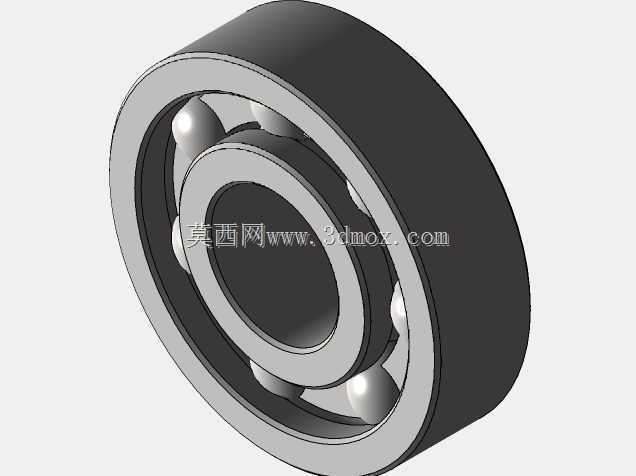

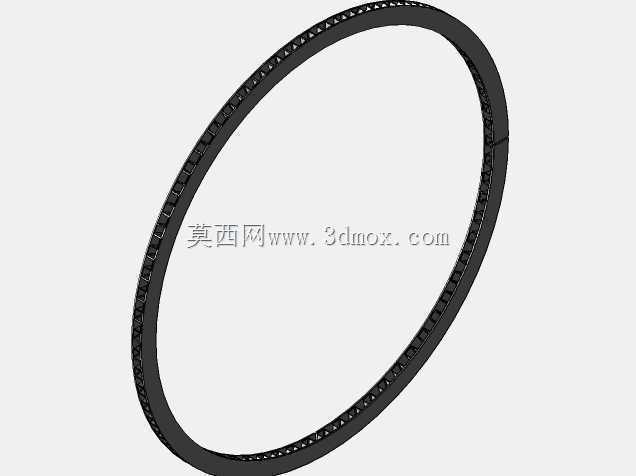

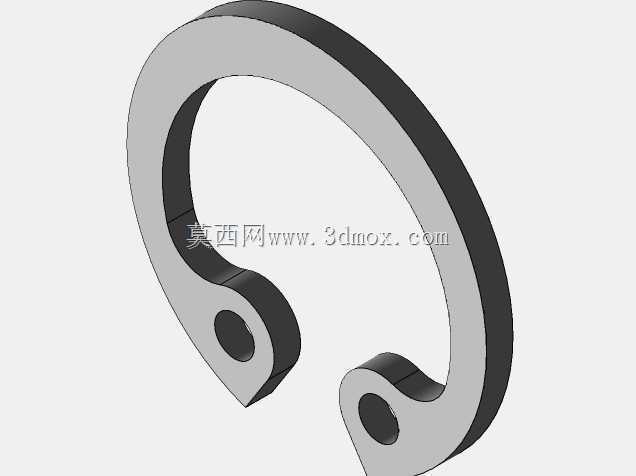

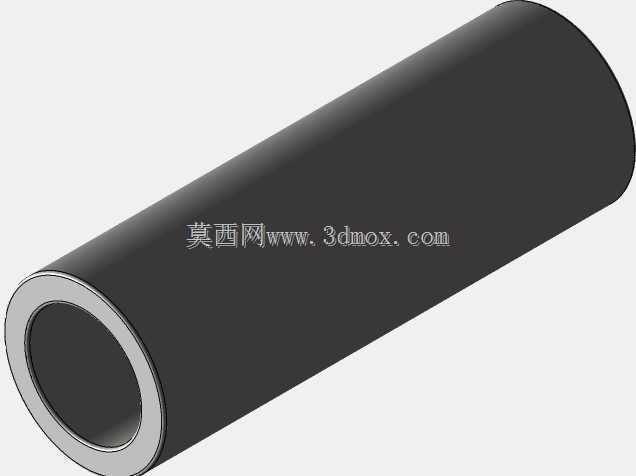

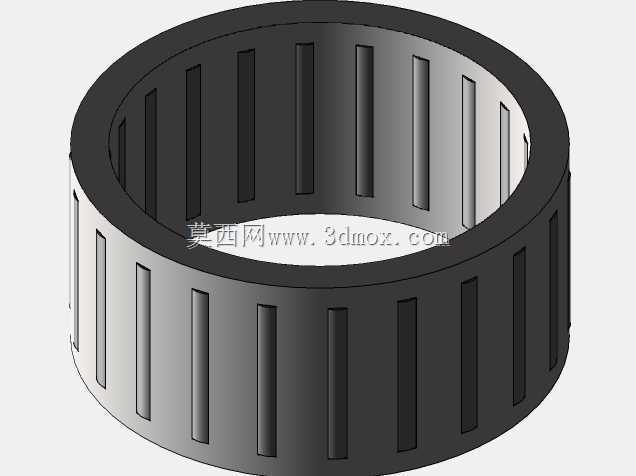

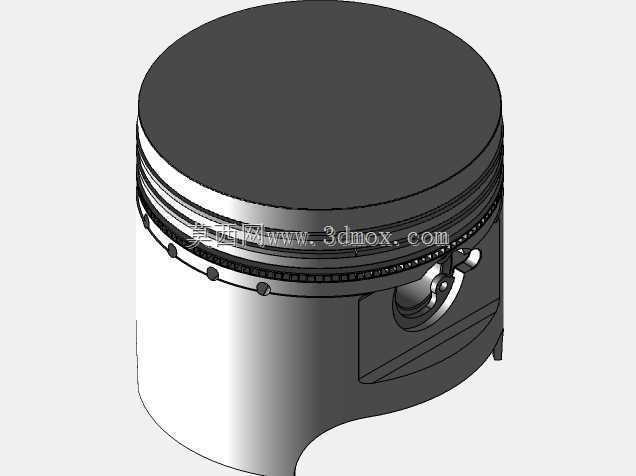

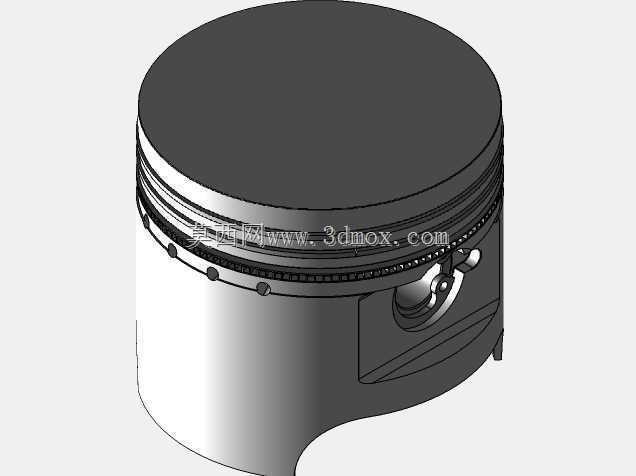

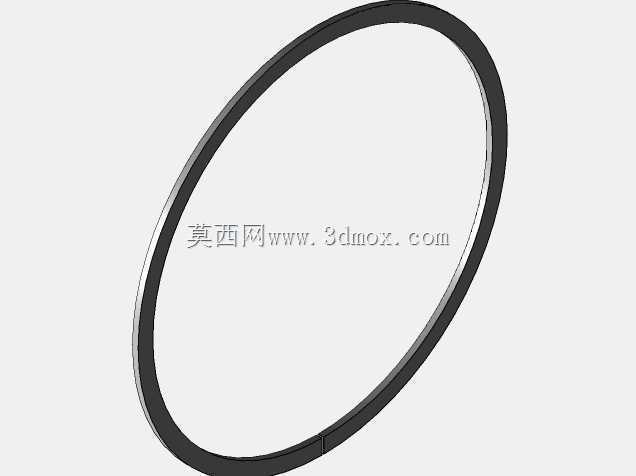

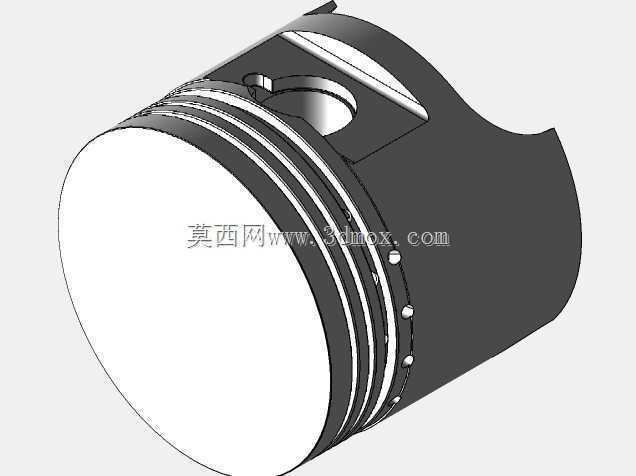

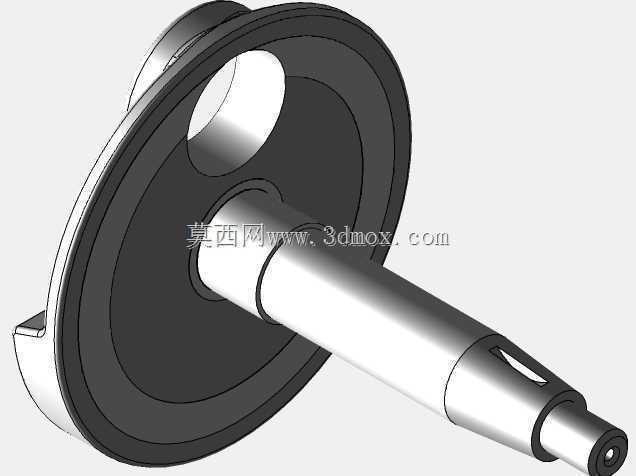

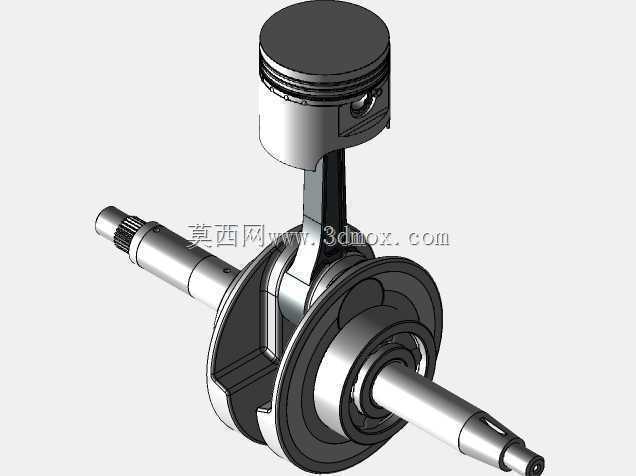

　　这款活塞发动机的三维结构设计，主要面向小型通用动力、改装摩托以及小型非道路移动机械的动力配套场景，在实际工程应用中，这类小排量单缸动力单元常被用于小型发电机组、园林作业机械、轻型越野改装载具的动力输出端，能够在紧凑的安装空间内提供稳定的往复式动力输出。从功能特性来看，该动力单元采用典型的奥托循环往复式结构，活塞组件作为核心做功部件，在燃烧膨胀行程中承接燃气压力，通过活塞销将轴向力传递给连杆，再由连杆将直线往复运动转换为曲轴的旋转运动，最终通过曲轴输出端对外传递扭矩。设计过程中针对活塞的热负荷承载做了针对性的结构优化，活塞头部的环槽结构预留了气环与油环的安装位置，能够在工作过程中实现燃烧室密封、缸壁润滑油刮除的功能，

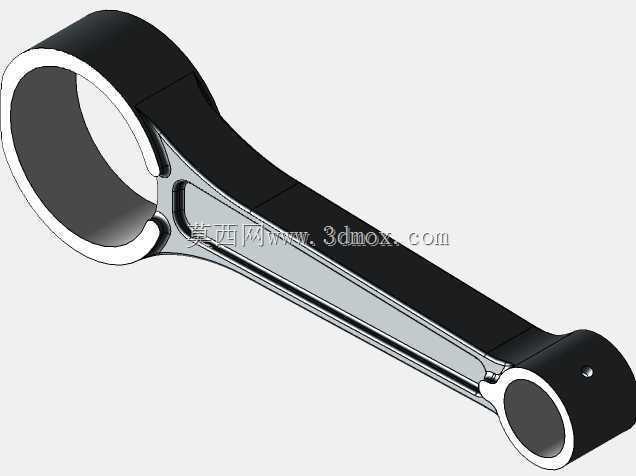

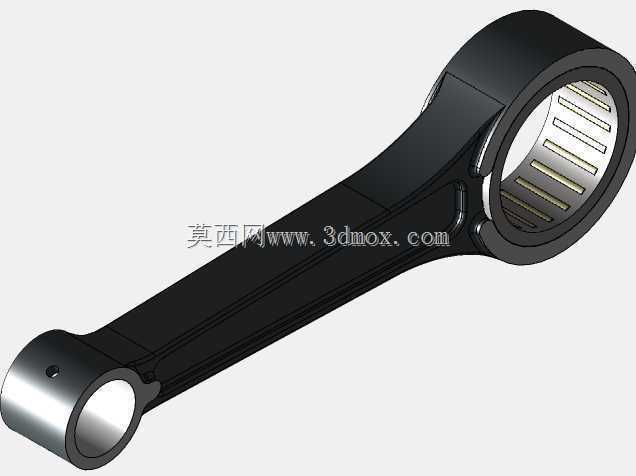

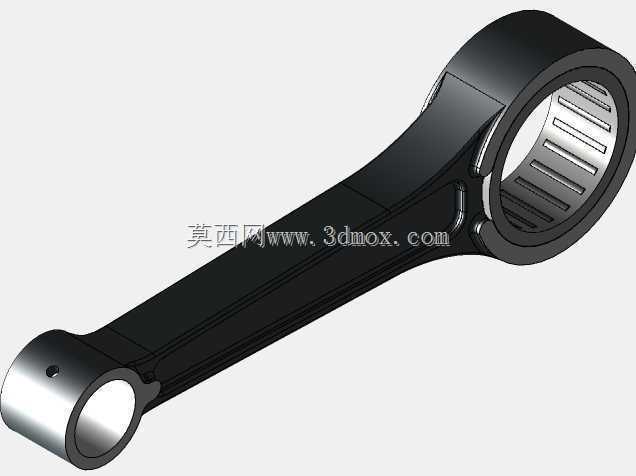

　　避免燃气下窜与机油上烧的问题。活塞裙部的型线设计考虑了热态膨胀后的配合间隙，保证在工作温度下活塞在缸筒内的往复运动顺畅，不会出现卡滞或敲缸的异常工况。连杆部分采用长短合适的杆身设计，大小端分别匹配活塞销与曲轴曲柄销的安装尺寸，杆身的截面形态经过受力校核，能够承受做功行程的冲击载荷与往复惯性力的交变作用，大端的分体式结构设计也方便后续的装配与检修作业。从安装边界尺寸来看，该发动机活塞直径为50mm，活塞行程设计中，活塞销中心距活塞顶面的基础尺寸对应上升3mm的行程余量，总行程长度为55.5mm，连杆中心距为98mm，这些核心尺寸直接决定了发动机的总排量、压缩比以及动力输出特性，在整机布置时，

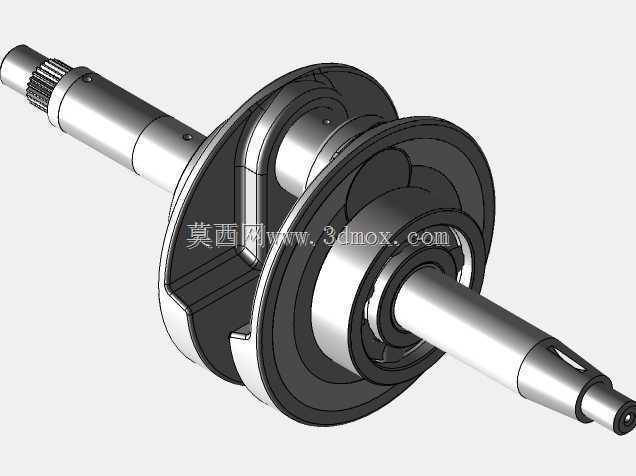

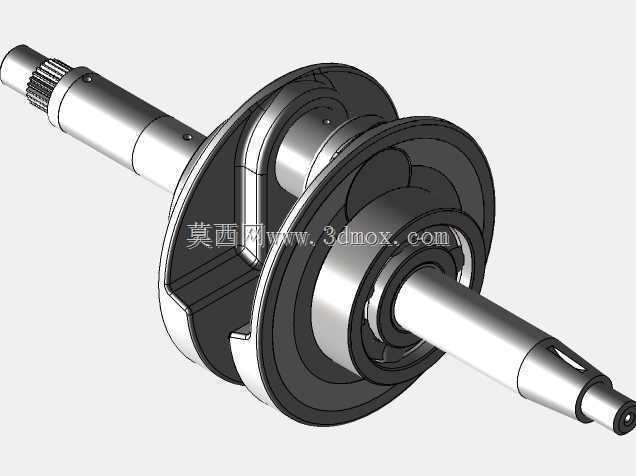

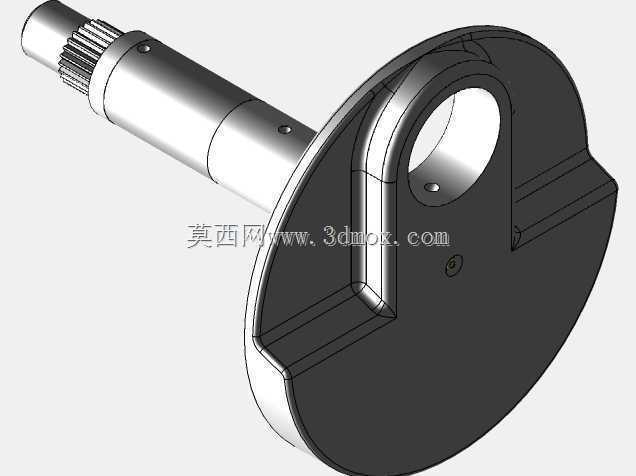

　　缸体的轴向长度需要匹配活塞行程与连杆长度的运动包络，预留足够的运动间隙避免运动干涉。曲轴的曲柄半径与活塞行程直接对应，平衡块的结构设计用于抵消往复运动产生的一阶惯性力，降低整机运行过程中的振动水平。在实际建模过程中，所有运动部件的配合间隙都按照通用小排量汽油机的行业标准预留，包括活塞与缸壁的配合间隙、活塞销与连杆小端的衬套间隙、曲轴轴颈与轴瓦的配合间隙等，这些参数的选取直接影响发动机的装配可行性与运行可靠性。这类小排量活塞发动机的结构设计，对于入门级动力研发、改装方案验证以及教学演示场景都有较强的参考价值，建模过程中完整还原了曲柄连杆机构的运动关系，能够直接用于运动仿真验证，检查不同曲轴转角下各部件的运动位置是否存在干涉，

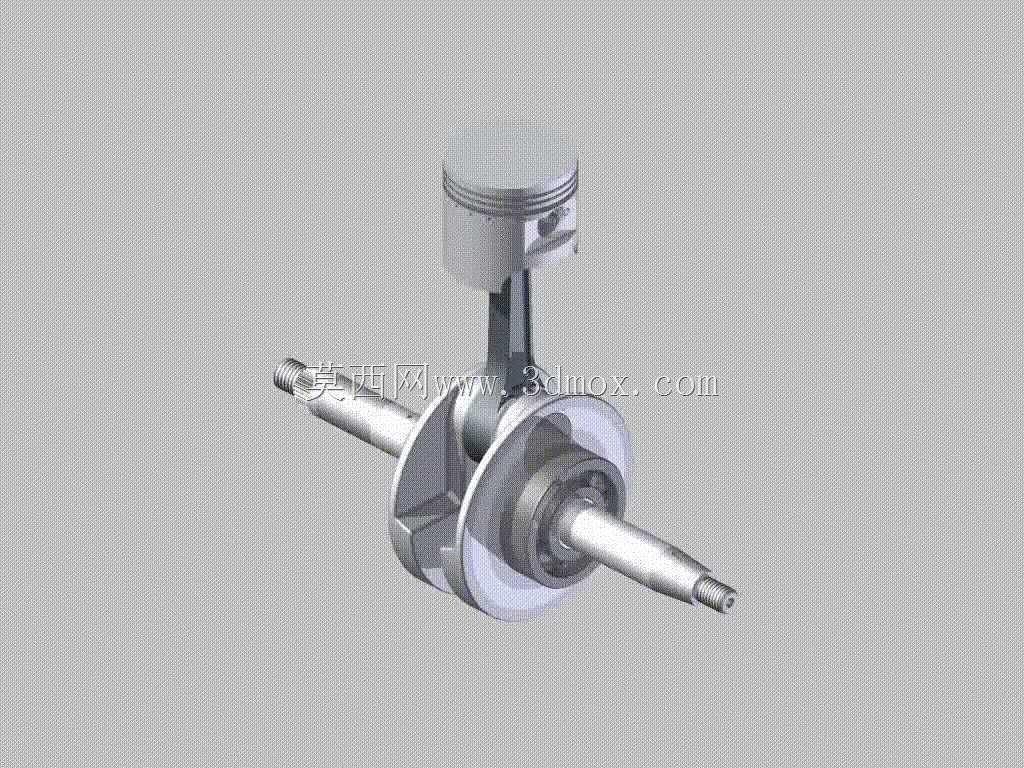

　　也可以基于该模型进一步拓展配气机构、冷却系统、润滑系统的附属结构设计，完成整机的完整三维建模工作。在实际选型适配过程中，需要注意该动力单元的安装点位尺寸，曲轴输出端的连接尺寸需要匹配被驱动部件的输入接口，缸体的安装固定孔位需要匹配配套机架的安装位置，同时预留出进排气系统、供油系统的安装空间，保证整机布置的合理性。
