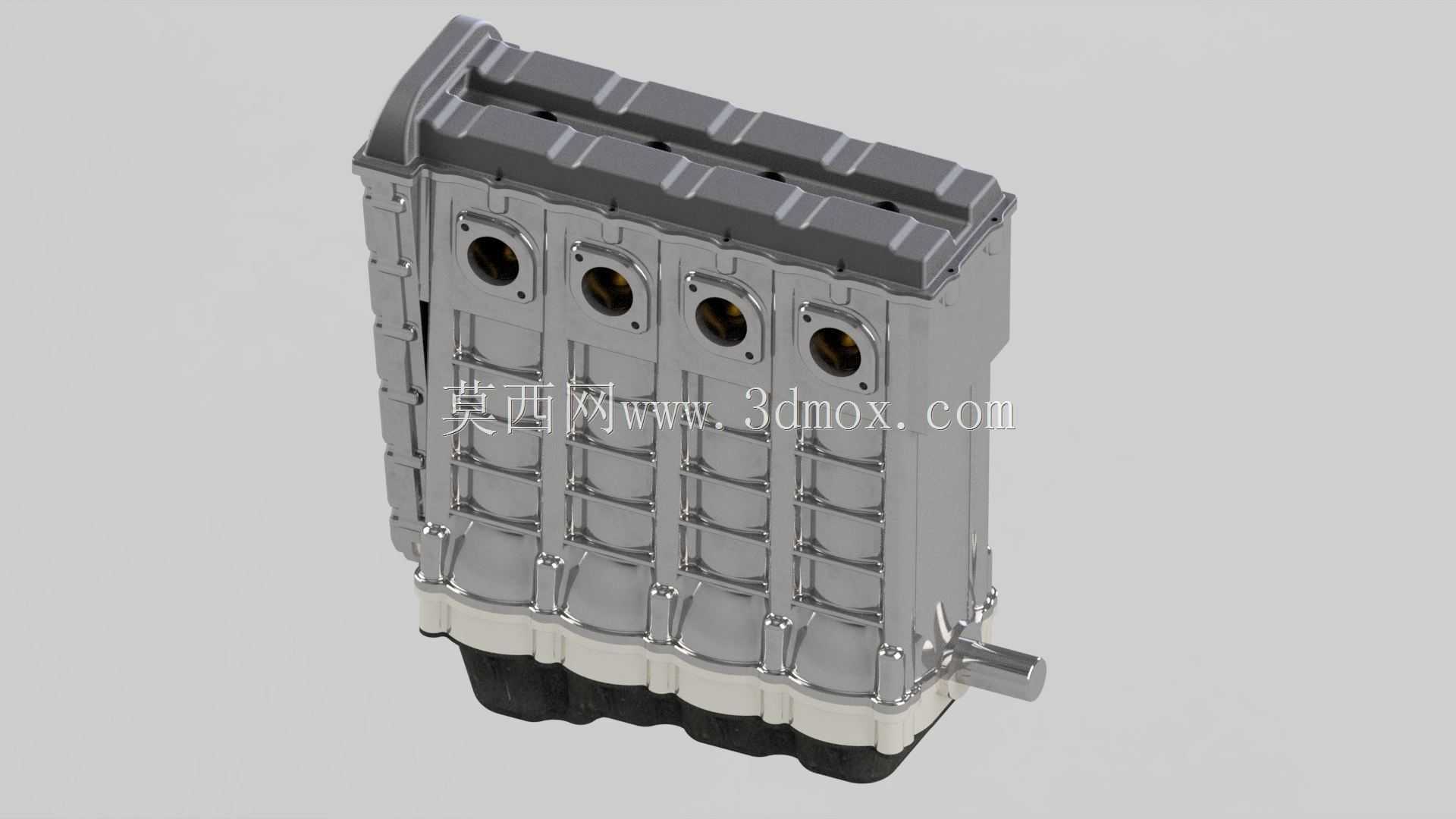

直列四缸内燃机简化结构三维数模

　　这套直列四缸动力单元的简化结构数模，在前期方案验证、教学演示场景中有着极高的适配性，不同于面向量产的全细节数模，它剔除了所有非核心的工艺倒角、密封沟槽、紧固件细节，把内燃机最核心的运动逻辑、装配边界完整保留了下来，能让结构设计人员在做整机搭载匹配时，快速完成动力舱的空间校核，不需要加载动辄上G的全参数化量产模型，大幅提升前期方案迭代的效率。

　　从实际用途来看，这类简化模型常被用在整车总布置的初期阶段，或是职业院校的机械原理教学场景中——做总布置时，工程师只需要明确动力单元的整体外轮廓、安装点位置、进出接口的预留空间，就能完成机舱硬点的初步锁定，不需要提前敲定缸体壁厚、水道走向这类后期详细设计的内容；而在教学场景里，剥离了冗余细节的结构能让学习者快速理清曲柄连杆机构、配气机构、缸体缸盖的装配逻辑，不会被细碎的螺栓、密封件分散注意力。

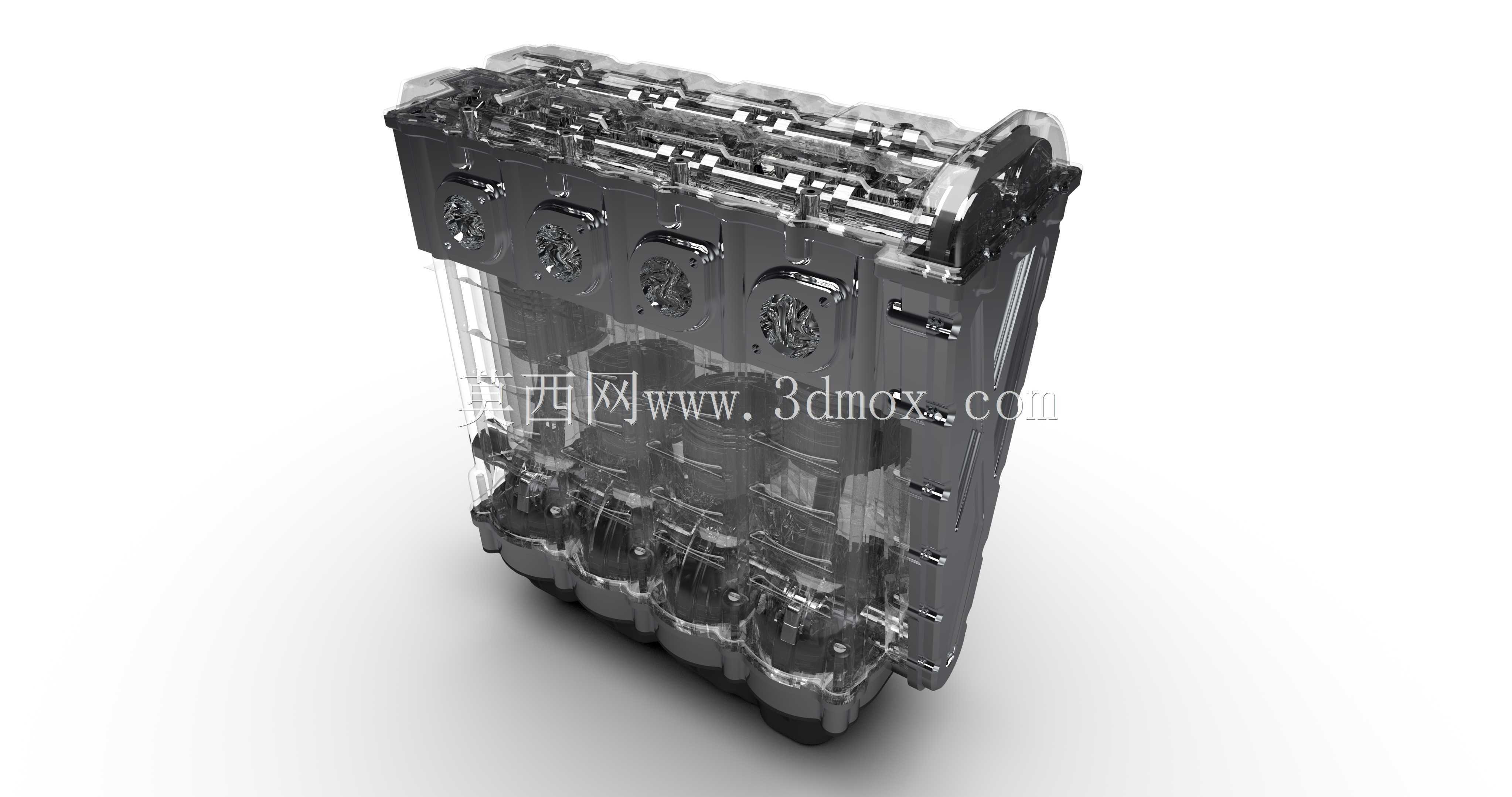

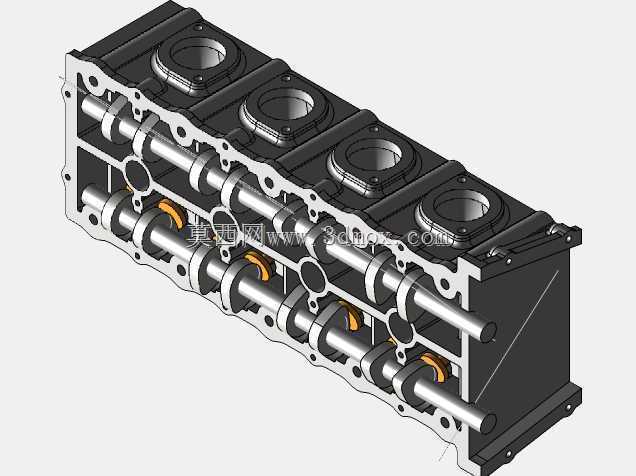

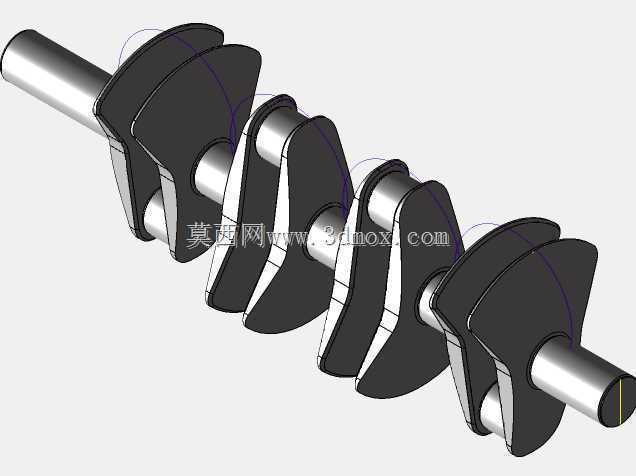

　　数模完整还原了直列四缸机的核心功能特性：四个气缸沿曲轴轴向等距排布，相邻气缸工作间隔错开180度曲轴转角，能保证动力输出的平顺性，模型里保留了活塞、连杆、曲轴的运动副约束关系，导入动力学仿真软件后可以直接模拟进气、压缩、做功、排气四个冲程的运动过程，不需要重新定义运动约束；缸盖部分的进排气道、凸轮轴安装位也做了简化示意，能清晰呈现配气机构和缸体的对应位置关系，不会因为过度简化丢失核心结构逻辑。

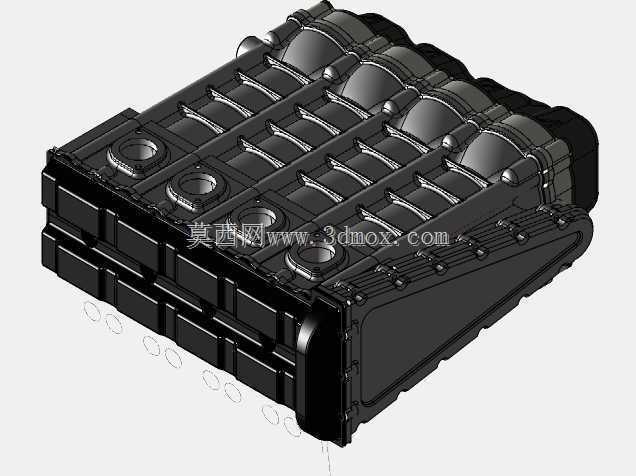

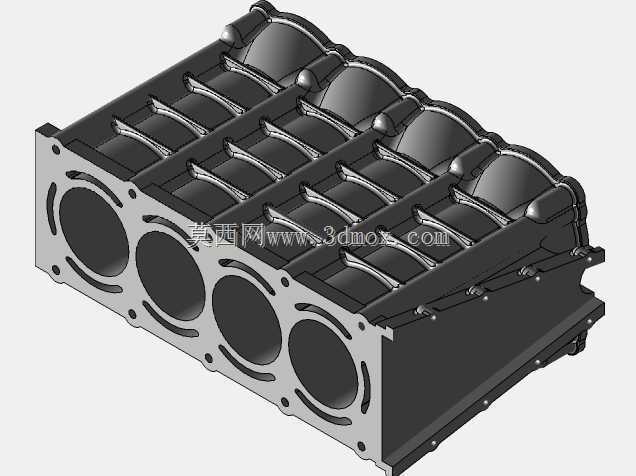

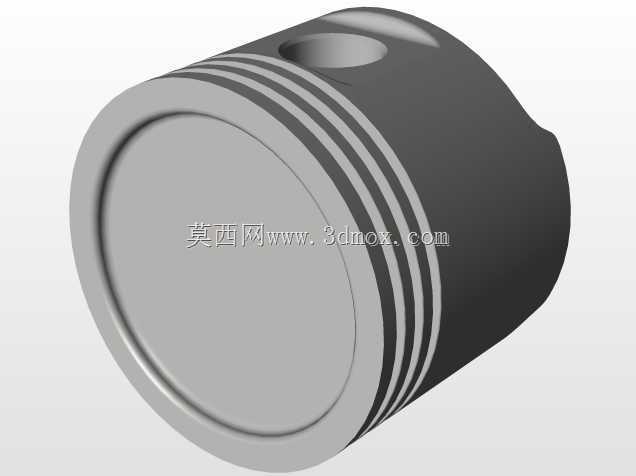

　　设计思路上，这套数模完全围绕“核心结构可视化”展开，没有追求和量产机型的1:1细节复刻，而是把所有不影响运动逻辑、安装边界的结构全部做了省略：比如缸体外部的附件安装支架、机油滤清器接口、启动电机安装位都没有做细化，只保留了缸体的主体轮廓、气缸孔的排布位置、曲轴箱的内部腔体；活塞部分只保留了活塞本体、活塞销的安装结构，省略了活塞环、活塞裙部的型线细节，既保证了结构逻辑的正确性，又把模型体量控制在极小的范围，哪怕是配置一般的办公电脑也能流畅旋转、剖切、做运动仿真。

　　外形尺寸与安装边界方面，数模按照常规民用2.0L排量直列四缸机的比例搭建，整体长度控制在420mm左右，宽度在380mm上下，高度（从油底壳底部到气门室盖顶部）约520mm，安装点预留了缸体两侧的机脚安装位、变速箱连接端的法兰面边界，做总布置时可以直接参考这个尺寸预留机舱空间，不需要担心核心尺寸出现量级偏差；进气侧、排气侧的接口位置也做了方位示意，能帮助工程师提前规划进排气管路、冷却管路的走向，避免后期出现管路和周边件干涉的问题。

　　很多刚入行的结构工程师在做动力搭载时，总喜欢直接套用全细节的量产发动机模型，结果光是加载模型就要十几分钟，调整一个安装位置就要卡顿半天，反而拖慢了方案迭代的速度，这类简化模型刚好解决了这个痛点——它把最核心的硬点信息全部保留，去掉了所有暂时用不到的细节，不管是做前期方案的空间校核，还是给非动力专业的同事讲解发动机结构，都能快速传递核心信息，不会被冗余信息干扰判断。另外在做创新动力方案的概念验证时，比如混动系统的动力耦合机构匹配，也可以用这类简化模型快速搭建整机布置方案，先确认整体空间可行性，再逐步细化各个部件的详细结构，能大幅减少前期方案阶段的无效工作量。
