K系列摩托车发动机正时链轮结构设计

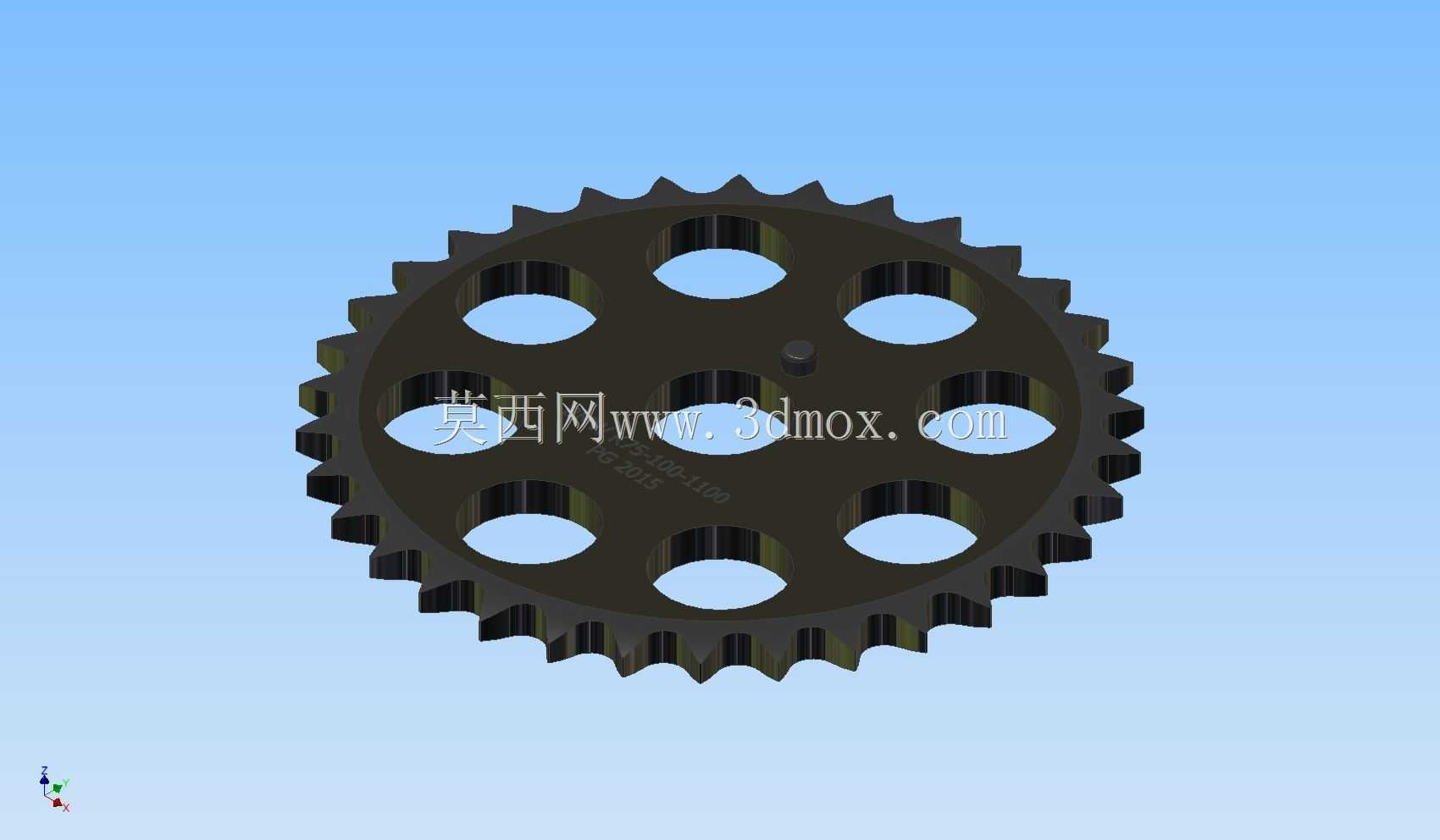

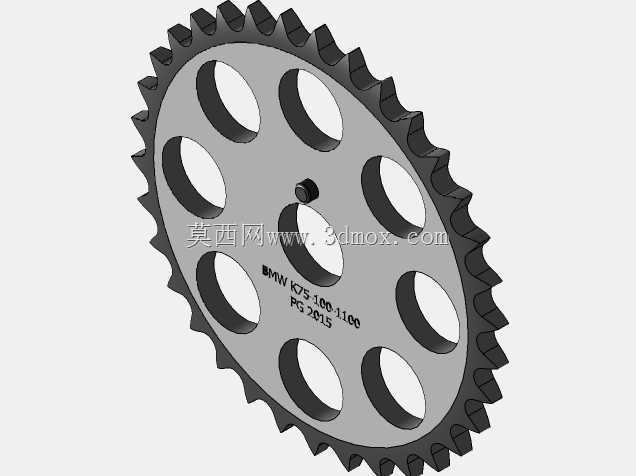

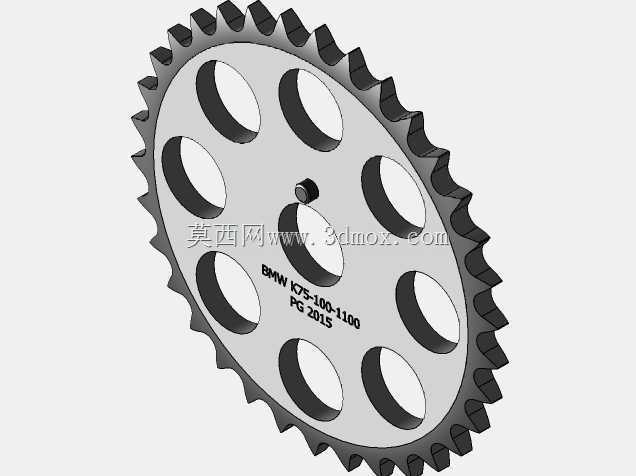

　　在小排量摩托车动力总成的配气机构设计中，正时链轮是衔接曲轴与凸轮轴动力传递的核心零件，直接决定进排气门的开闭时机匹配精度，一旦链轮的齿形参数、安装同轴度出现偏差，会直接导致配气相位错位，轻则出现动力输出疲软、怠速抖动，重则引发气门与活塞运动干涉，造成发动机不可逆的结构损坏。这款适配K系列摩托车发动机的正时链轮，在设计阶段首先围绕配气传动的工况特性做了针对性的结构优化，区别于常规工业传动链轮，发动机正时舱内的工作环境长期处于高温机油浸泡状态，同时要承受曲轴端输出的周期性交变冲击载荷，因此链轮的基体结构没有采用实心轮盘设计，而是在轮辐区域均匀布置了八个椭圆形减重孔，这类减重孔并非单纯为了降低零件自重，孔位的分布是经过动平衡校核的，

　　确保链轮在数千转的高速旋转过程中不会产生额外的离心偏载，同时镂空结构可以让机油更顺畅地在正时舱内流动，带走链轮与链条啮合过程中产生的摩擦热量，也能让啮合面的金属磨屑及时被机油冲刷带走，减少齿面的异常磨粒磨损。从齿形设计来看，这款链轮采用的是适配摩托车正时套筒链的渐开线齿形，齿廓的修形量是按照对应型号正时链条的节距、滚子直径做匹配计算的，齿侧间隙控制在合理区间，既不会因为间隙过小出现卡链、运转阻滞，也不会因为间隙过大导致传动过程中产生冲击异响，同时每个齿的齿尖都做了微小的倒角处理，避免链条在高速运转中出现爬齿、跳齿的故障，保障配气相位的长期稳定性。在安装边界设计上，链轮中心设置了与凸轮轴轴端匹配的定位安装孔，孔旁设计了对应的定位销孔，

　　安装时可以通过定位销快速确定链轮与凸轮轴的相对角向位置，避免装配过程中出现相位偏差，轮盘的厚度、齿顶圆直径都严格匹配K系列发动机正时舱的内部空间尺寸，安装后链轮与正时链条的啮合包角符合设计要求，不会与周边的正时链条张紧器、正时舱内壁、密封件产生运动干涉。实际装车应用场景中，这类正时链轮需要和曲轴端的主动链轮、正时链条、自动张紧机构配合工作，把曲轴的动力按照固定的传动比传递给凸轮轴，驱动凸轮轴按照设定的配气相位旋转，控制进排气门按照发动机的工作循环顺序准时开闭，保证气缸内的进气、压缩、做功、排气四个冲程有序运转。设计过程中还针对链轮的受力薄弱位置做了结构强化，齿根位置做了圆弧过渡处理，避免应力集中导致的齿根断裂，

　　轮辐与齿圈衔接的位置也做了等强度的壁厚过渡，不会因为长期受交变载荷出现轮辐开裂的问题。和同类零件相比，这款链轮的轻量化设计可以有效降低凸轮轴端的旋转惯量，让发动机的油门响应更灵敏，同时均匀分布的镂空结构也在一定程度上降低了链轮旋转过程中搅动机油产生的阻力，减少不必要的动力损耗。在装配适配性上，这款链轮的安装孔位、齿圈参数完全匹配K系列摩托车发动机的原有设计尺寸，不需要对周边的安装结构做任何修改就可以直接替换装配，齿面的加工精度可以保证和正时链条的啮合平顺性，长期运转后的磨损量控制在设计允许范围内，能够满足发动机全生命周期内的配气传动可靠性要求，不会因为链轮的异常磨损导致配气相位偏移，影响发动机的正常工作。
