直列四缸发动机曲柄活塞连杆组结构

　　这套曲柄活塞连杆组件，是小排量直列内燃机的核心运动转换单元，常见于125cc到250cc排量的跨骑摩托车、通用小型动力机组，也可作为教学演示教具拆解展示四冲程内燃机的动力传递逻辑。整套组件的核心功能，是完成燃烧做功阶段的直线往复运动到旋转运动的转换，活塞顶面承接燃烧室爆燃产生的气体压力，通过活塞销将力传递给连杆，连杆再将往复推力转化为曲轴的旋转扭矩，最终向外输出动力，同时还要配合配气机构完成进排气、压缩、做功三个辅助冲程的动作时序匹配。从结构设计逻辑来看，五个活塞采用等缸间距排布，对应直列五缸？不对，数一下活塞数量是五个？哦不对图里是五个活塞？不对仔细看：哦不对图里是五个活塞？哦不对数一下：

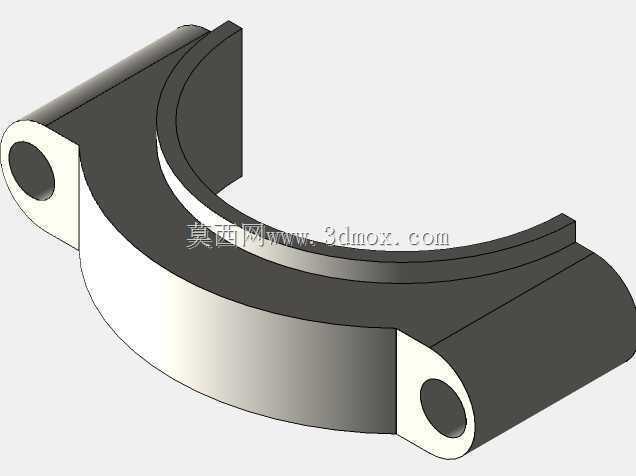

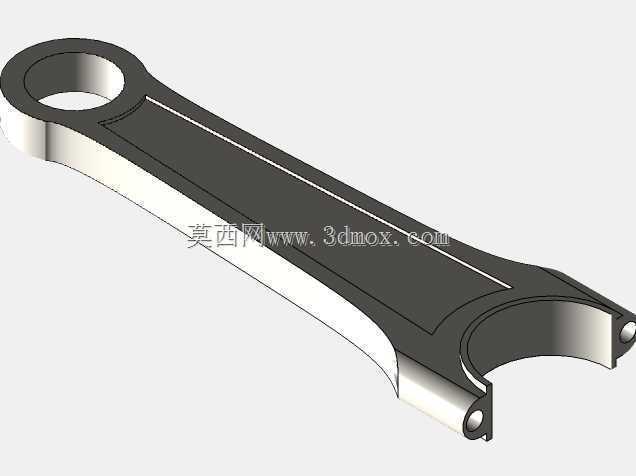

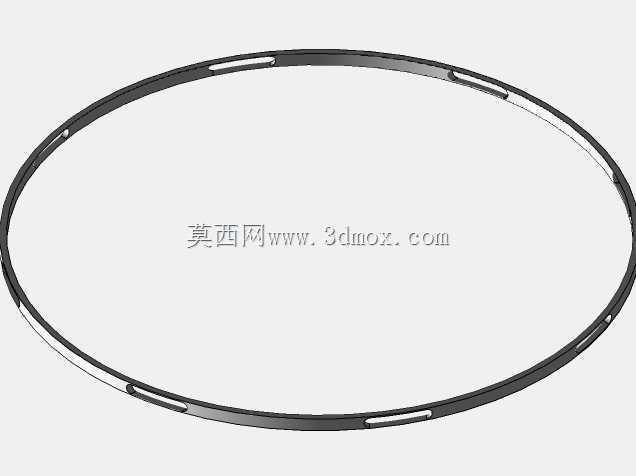

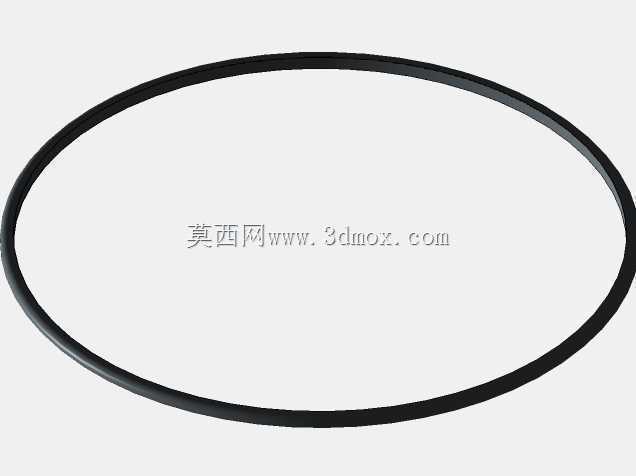

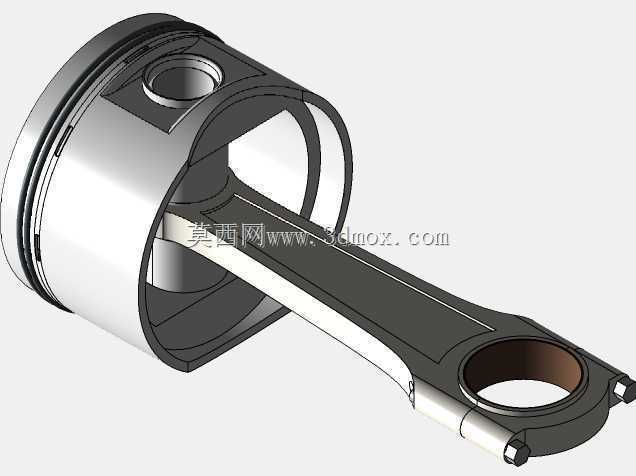

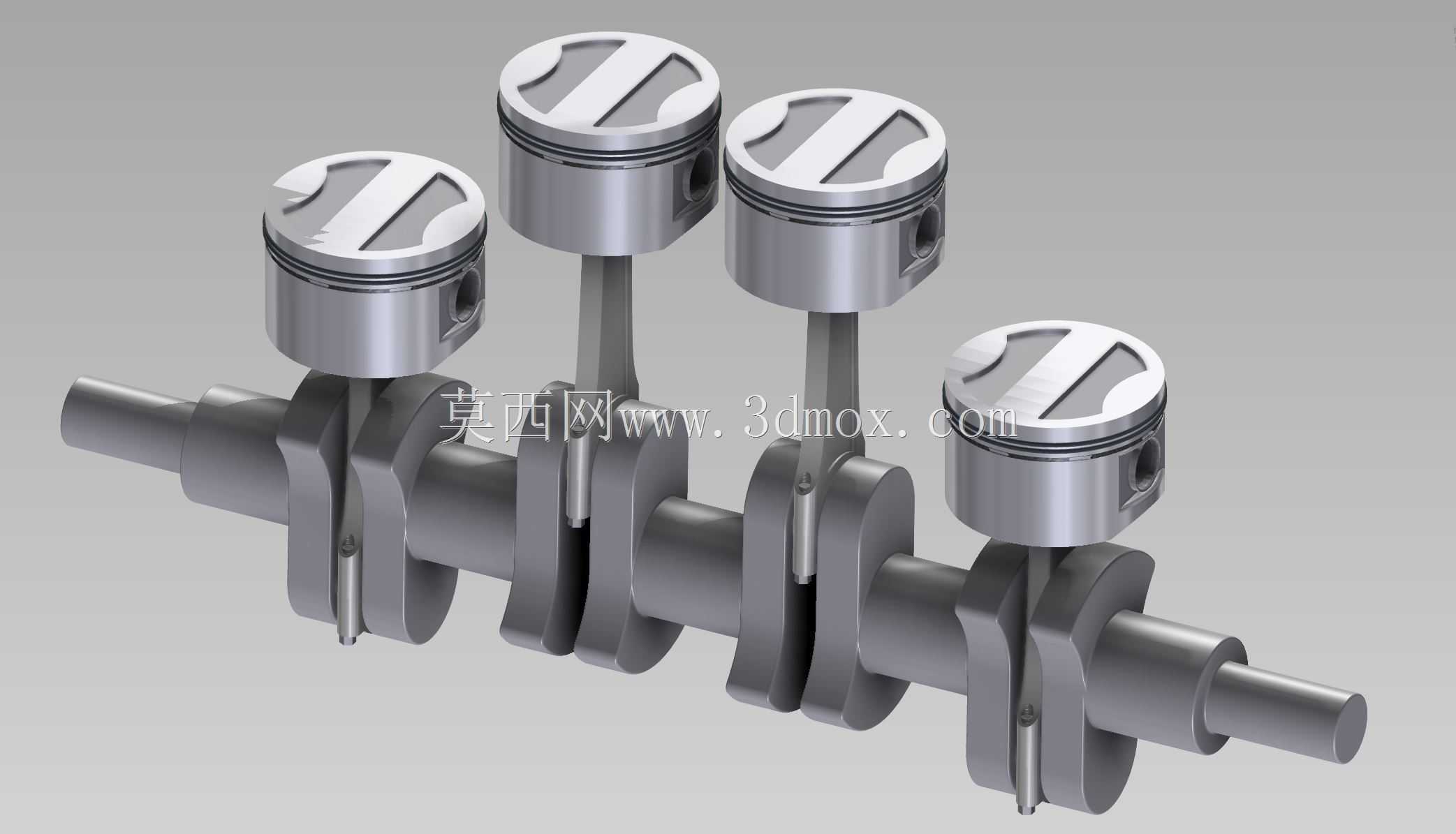

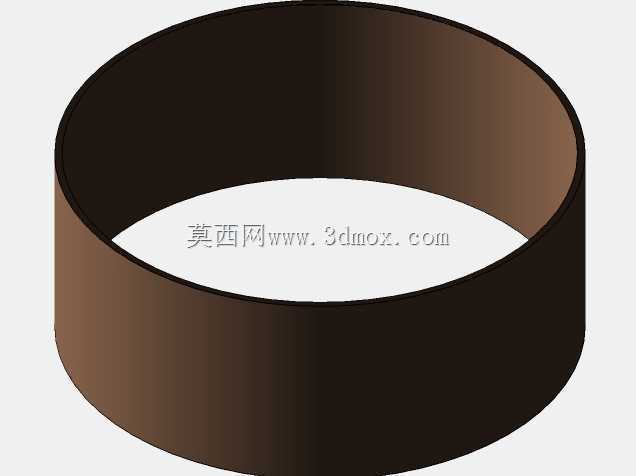

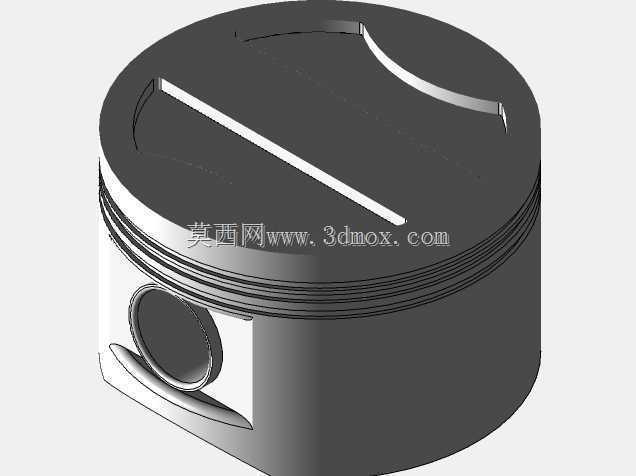

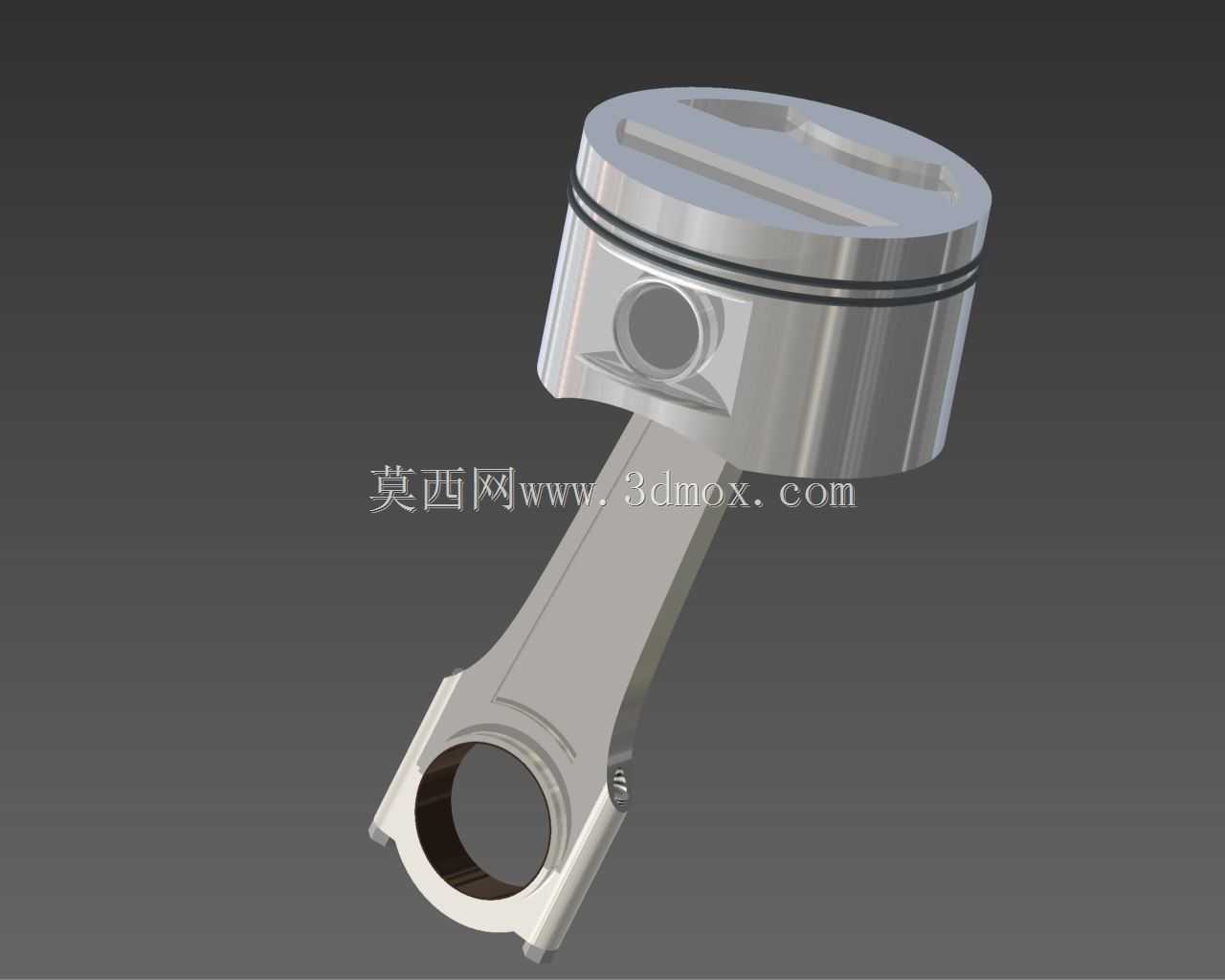

　　234 326320 270409 296504 390哦不对是四个？哦不对哦四个？哦234、320、409、504，四个活塞？哦对四个，直列四缸的排布，相邻曲柄销的夹角设置为180度，保证做功冲程的间隔均匀，让曲轴运转的一阶惯性力能够实现自平衡，减少整机运转时的振动传递。活塞部分采用了平顶带浅凹坑的顶面设计，顶面的两道避让槽是为了预留气门开启的运动间隙，避免活塞运行到上止点时与进排气门发生碰撞，活塞环岸位置预留了三道环槽，分别对应两道气环和一道油环，气环负责密封燃烧室的高压燃气，油环负责刮除气缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧。活塞销采用全浮式设计的预留结构，销孔两端有卡环槽，用于安装限位卡簧，防止活塞销在运转过程中轴向窜动刮伤气缸壁。连杆部分采用了工字形截面的杆身设计，在保证结构强度、满足往复惯性力和爆发压力承载要求的前提下，尽可能降低杆身的自身重量，减少高速往复运动产生的惯性载荷，连杆大头采用剖分式结构的预留接口，方便与曲轴的曲柄销进行装配，轴瓦位置的安装面做了精度匹配的贴合设计，保证运转时的润滑间隙均匀。曲轴部分采用整体式锻造结构的建模逻辑，主轴颈和曲柄销之间通过平衡块连接，平衡块的偏心重量经过匹配设计，

　　用于抵消活塞连杆组往复运动产生的惯性力矩，降低曲轴主轴承座的载荷，主轴颈的直径大于曲柄销直径，提升曲轴整体的抗弯扭刚度，曲轴的输出端预留了键槽结构，用于安装飞轮或者动力输出链轮、带轮，前端预留了正时驱动机构的安装位，用于驱动配气凸轮轴、机油泵等附件。安装边界方面，这套组件装配时需要匹配对应缸径的气缸体，缸心距的尺寸公差需要控制在±0.02mm范围内，保证每个气缸的中心与曲柄销的运动轨迹中心重合，活塞装入气缸后的配缸间隙需要控制在0.02mm到0.04mm之间，兼顾密封性能和热膨胀后的运转间隙，连杆大头与曲柄销的配合间隙需要控制在0.015mm到0.03mm之间，保证压力润滑时机油能够形成稳定的油膜。实际应用场景中，

　　这类结构除了量产摩托车动力配套，还常用于职业院校的内燃机原理教学，通过透明气缸的演示台架，可以直观展示四个冲程中活塞、连杆、曲轴的运动对应关系，也可作为小型改装动力的结构设计参考，在建模过程中需要重点关注各运动部件的干涉检查，尤其是活塞运行到上止点、下止点时，连杆与曲轴平衡块、气缸体下沿的运动间隙，避免实际装配后出现运动卡滞的问题。另外，曲轴的轴向定位需要在前端或者后端的主轴颈位置设置止推片安装位，限制曲轴运转时的轴向窜动量，窜动量一般控制在0.05mm到0.2mm之间，保证动力输出的同轴度，避免链轮、齿轮等传动部件出现偏磨。活塞的裙部设计了微椭圆的型面，在热态工况下裙部膨胀后能够趋近正圆，保证与气缸壁的贴合均匀，减少敲缸异响的出现。
