方程式赛车差速器中控锁结构设计

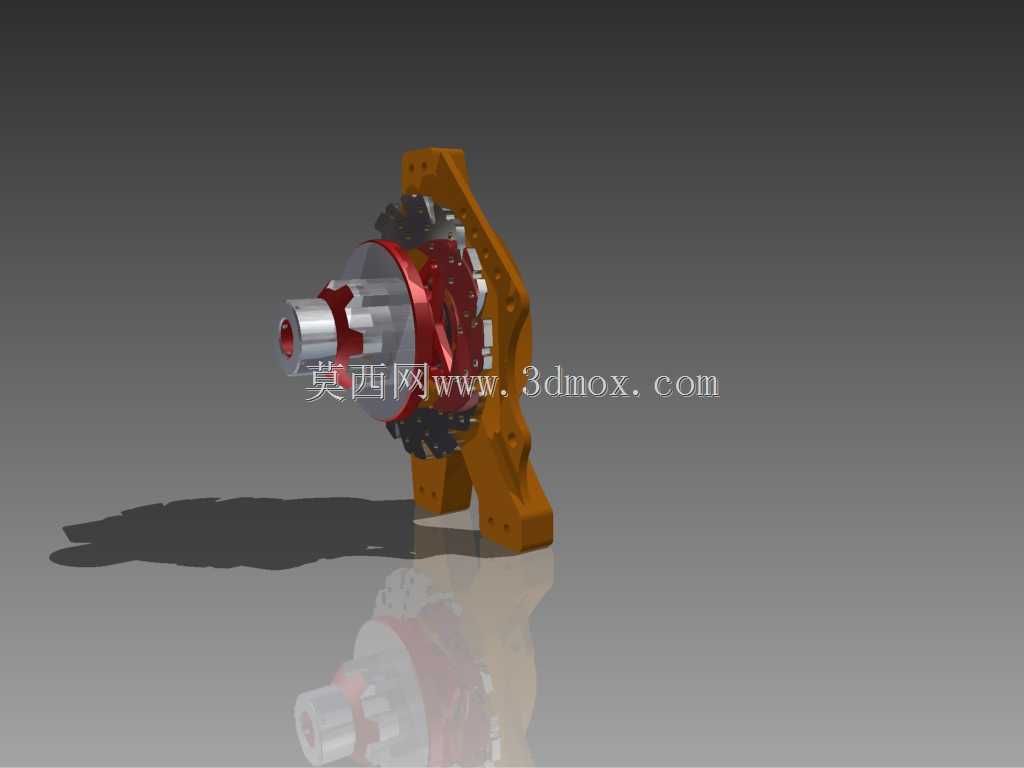

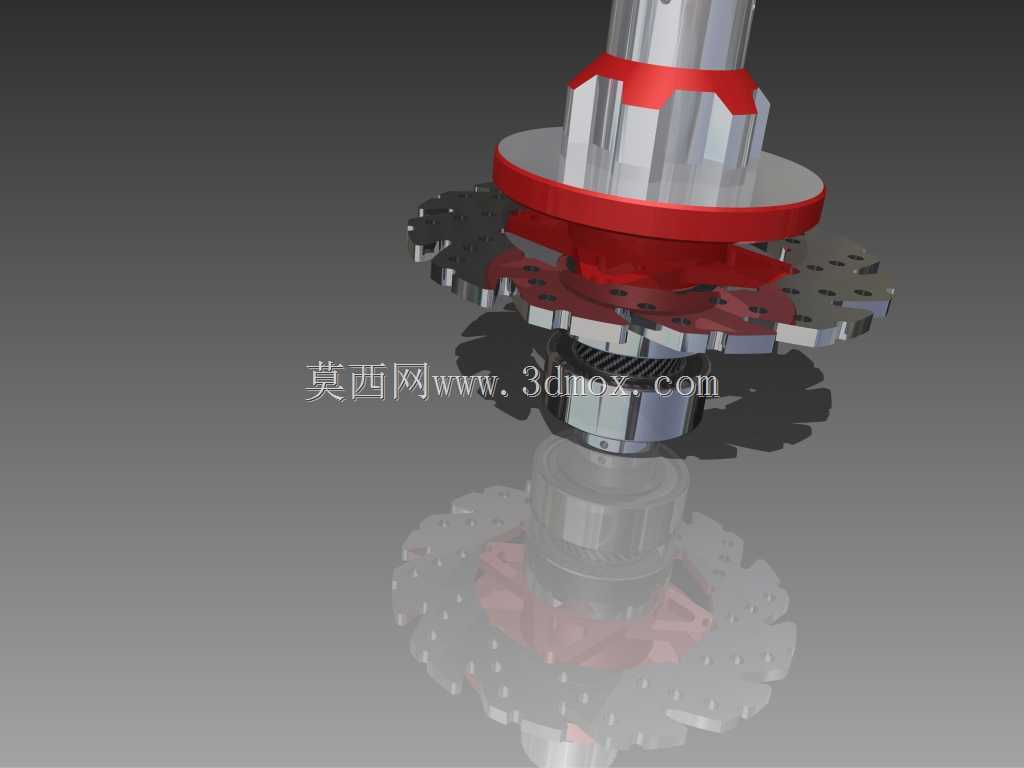

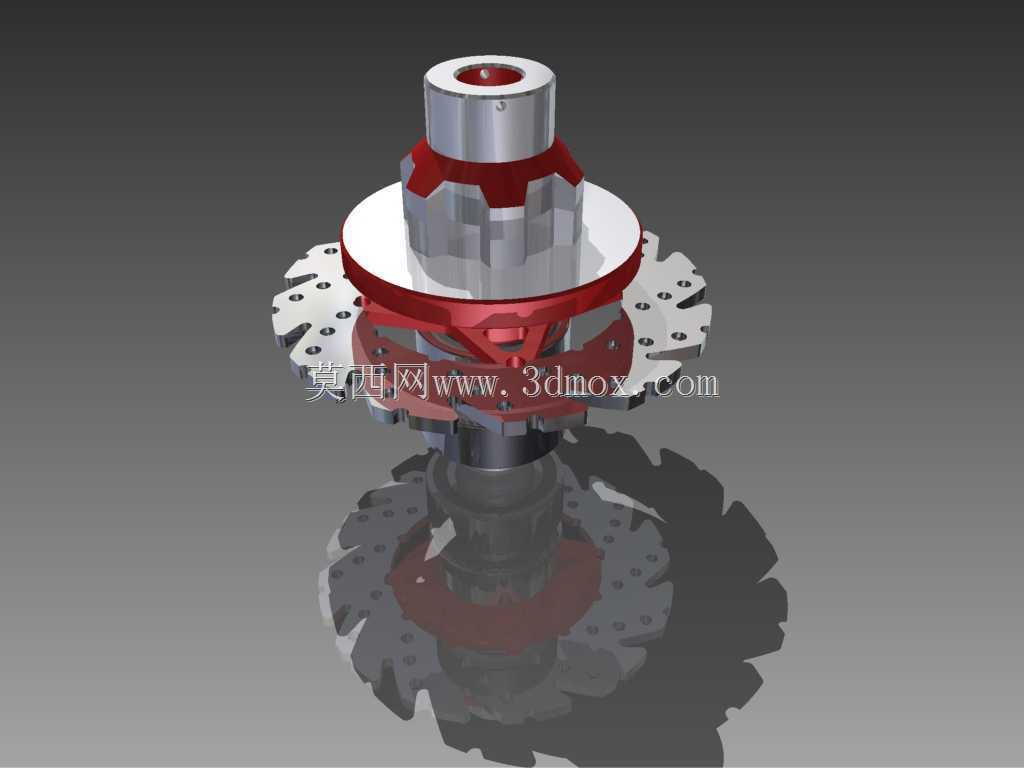

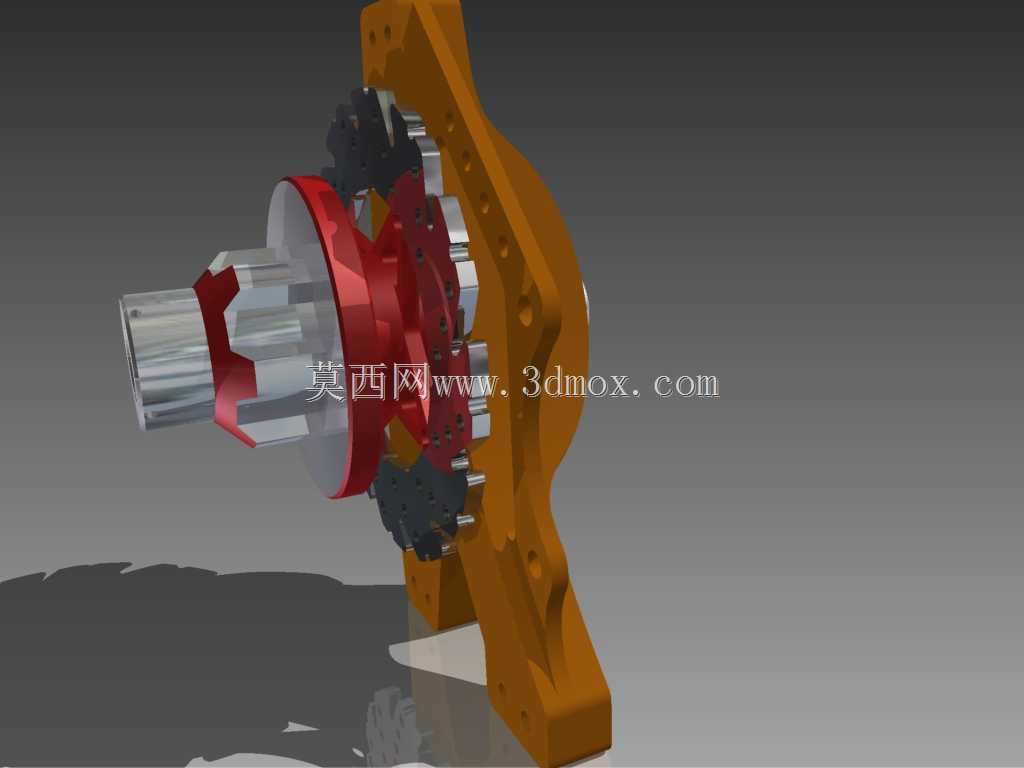

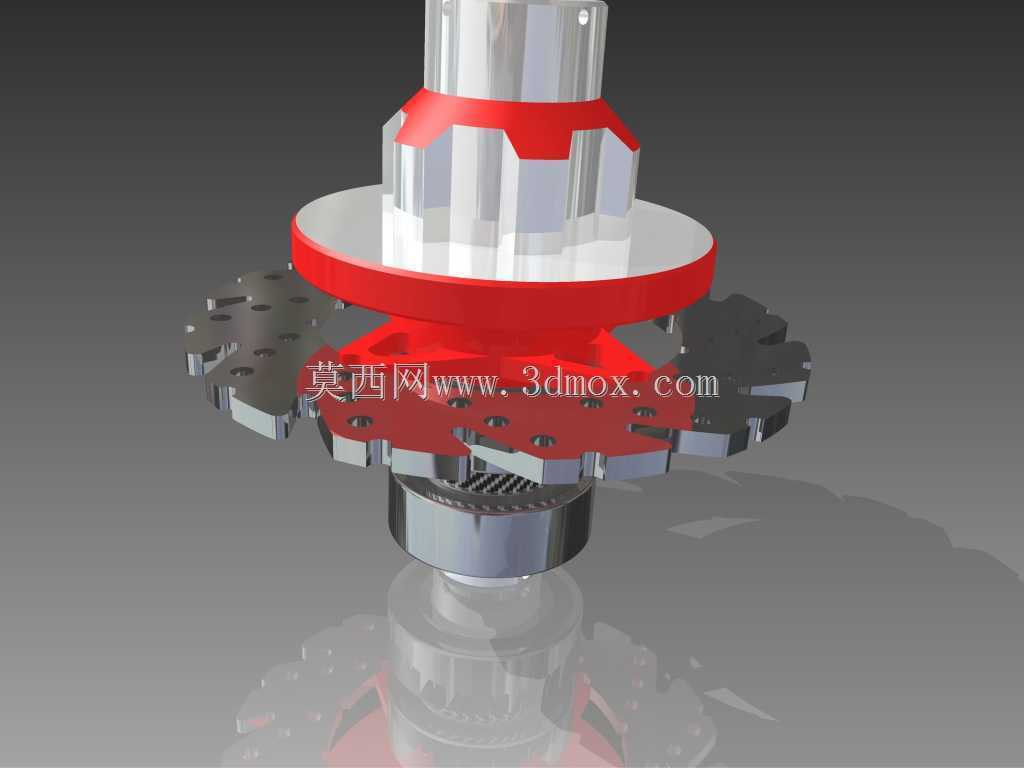

　　这套结构针对大学生方程式赛车传动系统的差速锁止需求开发，核心作用是在赛车过弯、低附着路面行驶时，主动锁止差速器的左右半轴输出，避免单侧驱动轮打滑空转，把发动机输出扭矩完整传递到有抓地力的车轮上，提升赛车出弯加速的牵引力表现，同时在直线全油门加速时保持锁止状态，减少动力损耗。从结构布局来看，整套锁止机构集成在差速器壳体外侧，没有额外占用差速器内部的行星齿轮布置空间，安装时直接对接差速器端盖的法兰面，安装孔位完全匹配现有差速器壳体的螺栓阵列，不需要对原车差速器壳体做额外的切削加工，适配性较强。设计过程中优先考虑了赛用场景的高载荷、高频次动作需求，锁止啮合齿采用大模数渐开线齿形，齿侧预留了0.15mm的啮合间隙，避免高速传动时的齿面卡滞，

　　同时齿面做了渗碳淬火处理，表面硬度达到HRC58-62，能承受差速器锁止瞬间的冲击载荷，不会出现打齿、崩齿的失效问题。锁止拨叉的驱动端采用斜面凸轮结构，动作时拨叉的行程控制在8mm以内，既能保证锁止齿完全啮合到位，又不会出现拨叉过位顶死的问题，拨叉与锁止滑套的接触位置镶嵌了自润滑铜套，减少反复动作的磨损，不需要频繁加注润滑脂就能满足整个赛季的使用需求。外形尺寸方面，整套机构的最大外轮廓直径控制在180mm，轴向总厚度为72mm，安装后不会超出赛车后副车架的边界，不会和半轴、悬架推杆、制动卡钳等周边部件产生运动干涉，安装时只需要按照差速器端盖的定位销对位，拧紧6颗M8的固定螺栓即可完成装配，拆装维护的效率很高，

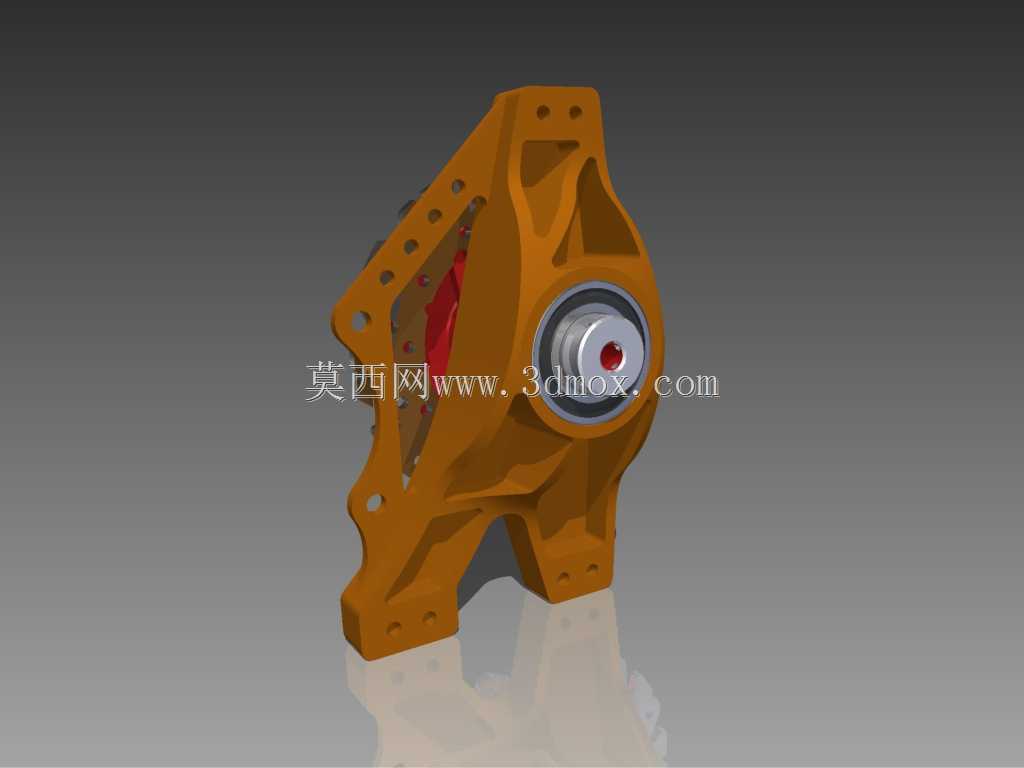

　　能满足赛事中快速检修的需求。从功能逻辑上，这套锁止机构支持车手在驾驶舱内通过拉线或者电控执行器控制锁止与解锁动作，锁止状态下能实现左右半轴100%刚性连接，扭矩传递无滑差，解锁状态下差速器恢复正常差速功能，允许左右车轮以不同转速转动，满足赛车转弯时的差速需求。结构的支撑支架采用高强度铝合金7075材质，通过五轴加工中心一体铣削成型，支架的加强筋布置在受力方向的垂直面上，在保证整体刚度的前提下尽可能降低了结构重量，整套锁止机构的总重量控制在1.2kg以内，不会给赛车增加过多的簧下质量，符合方程式赛车轻量化的设计原则。在设计验证阶段，针对锁止机构做了10000次反复锁止解锁的耐久测试，以及峰值扭矩350N·m的静扭强度测试，

　　所有测试工况下结构都没有出现塑性变形、齿面磨损超差的问题，完全满足方程式赛车的赛事使用要求。另外，锁止滑套的花键采用矩形花键结构，和差速器半轴的花键配合间隙控制在0.08mm以内，既能保证滑套能顺畅轴向滑动，又不会在扭矩传递时出现花键旷量，避免传动系统出现冲击异响。
