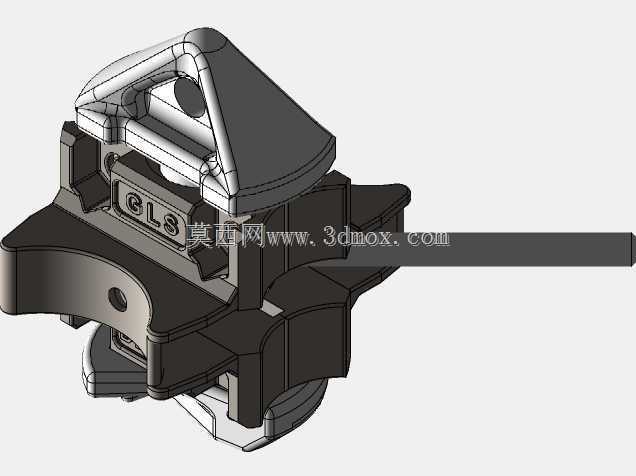

集装箱用TWST型旋锁紧固连接结构

　　在集装箱多式联运的作业场景里，这类旋锁结构是承担箱体与载具刚性连接的核心受力部件，日常应用覆盖公路集装箱半挂车、铁路集装箱平车、港口堆场集装箱吊具以及船舶舱内集装箱固定位等多个场景，核心作用是在运输、起吊、堆垛过程中牢牢锁紧集装箱角件，避免箱体出现位移、滑脱甚至倾覆的安全事故。从实际作业工况来看，该结构需要承受运输过程中纵向的启动、制动冲击力，横向的转弯、风浪摇摆载荷，以及堆垛状态下上层箱体传递的垂直载荷，同时还要适配港口、堆场、运输线路上的复杂温湿度、盐雾、粉尘环境，因此结构设计上兼顾了操作便捷性与受力可靠性。

　　从功能特性来看，该旋锁采用典型的旋转锁止逻辑，锁头部分可插入集装箱标准角件的椭圆形开孔内，通过90度旋转即可完成锁止与解锁动作，操作端的结构设计适配常规的手动操作杆，现场作业人员无需额外专用工具即可完成锁紧或脱开操作，大幅提升堆场、装卸现场的作业效率。锁体主体采用一体化的受力结构设计，锁头与旋转轴的过渡位置做了大圆角应力释放处理，避免长期交变载荷下出现应力集中导致的断裂问题；锁体基座部分设置了与载具安装面匹配的定位止口，安装时可快速嵌入载具上的预设安装孔位，配合底部的固定结构完成锁体与载具的刚性连接，不会在长期受载后出现松旷。

　　设计过程中首先严格匹配ISO集装箱角件的标准开孔尺寸，锁头的外形轮廓做了适配性的修型，既保证插入角件时的导向间隙合理，不会因为加工误差出现插装卡滞，又能保证锁止后锁头与角件内腔的受力接触面积足够，避免局部压强过大导致角件或锁头变形。锁体的操作端设置了明显的锁止位限位结构，当旋转到锁止位置时会有明确的卡位反馈，作业人员可以直观判断是否锁紧到位，避免出现假锁的安全隐患；同时锁体内部设置了防松脱的弹性定位结构，在车辆运行、船舶颠簸的振动工况下，锁轴不会自行回转导致解锁。

　　从安装边界来看，该旋锁的基座安装尺寸完全适配主流集装箱载具的预设安装位，基座下方的连接段长度覆盖了常用载具边梁的板材厚度范围，安装时不需要对载具主体结构做额外的切割改造，直接替换原有同规格旋锁即可完成装配。锁体整体的外形轮廓做了避让设计，当锁头处于解锁状态时，锁头的最高点不会超出集装箱角件下平面的安装边界，集装箱落位时不会与锁头发生磕碰；锁体侧面的加强筋结构既提升了整体的抗扭、抗弯强度，又不会超出角件周边的安装间隙，不会和相邻的箱体固定结构产生干涉。

　　在受力设计上，锁头的受力面做了表面强化处理，提升耐磨性能，长期反复插拔、旋转锁止的过程中不会因为磨损出现锁止间隙过大的问题；锁轴与基座的配合部位采用了自润滑的配合间隙设计，长期暴露在户外环境下，即使有粉尘、雨水进入配合面，也不会出现旋转卡滞的问题，减少日常运维的润滑保养频次。针对港口盐雾环境的使用需求，锁体整体的外露表面都做了对应的防腐处理，可适应沿海高盐雾、高湿度的作业环境，不会因为短期锈蚀导致操作失效。

　　实际选型应用中，这类旋锁的承载能力完全匹配标准20英尺、40英尺集装箱的额定载荷要求，在堆垛作业中可承担多层集装箱的垂直载荷，在运输作业中可承受紧急制动、急转弯带来的冲击载荷，结构的安全系数满足物流装备行业的相关强制标准。和传统的螺栓固定、焊接固定方式相比，这种旋锁结构不需要额外的紧固件，单人即可在数秒内完成单锁的锁止或解锁操作，大幅压缩集装箱装卸的辅助作业时间，同时避免了螺栓锈蚀后拆卸困难、焊接固定无法灵活调整的问题，是当前集装箱联运体系中应用最广泛的箱体固定结构形式。在三维建模过程中，该结构的所有配合面都严格按照实际加工公差做了间隙预留，装配验证时可模拟锁头旋转的全行程动作，检查锁止、解锁过程中是否存在结构干涉，也可通过有限元模块模拟不同方向载荷下的应力分布，验证结构强度是否满足设计要求，为后续的加工生产、选型替换提供精准的三维数据支撑。
