参数化电气安装导轨结构设计方案

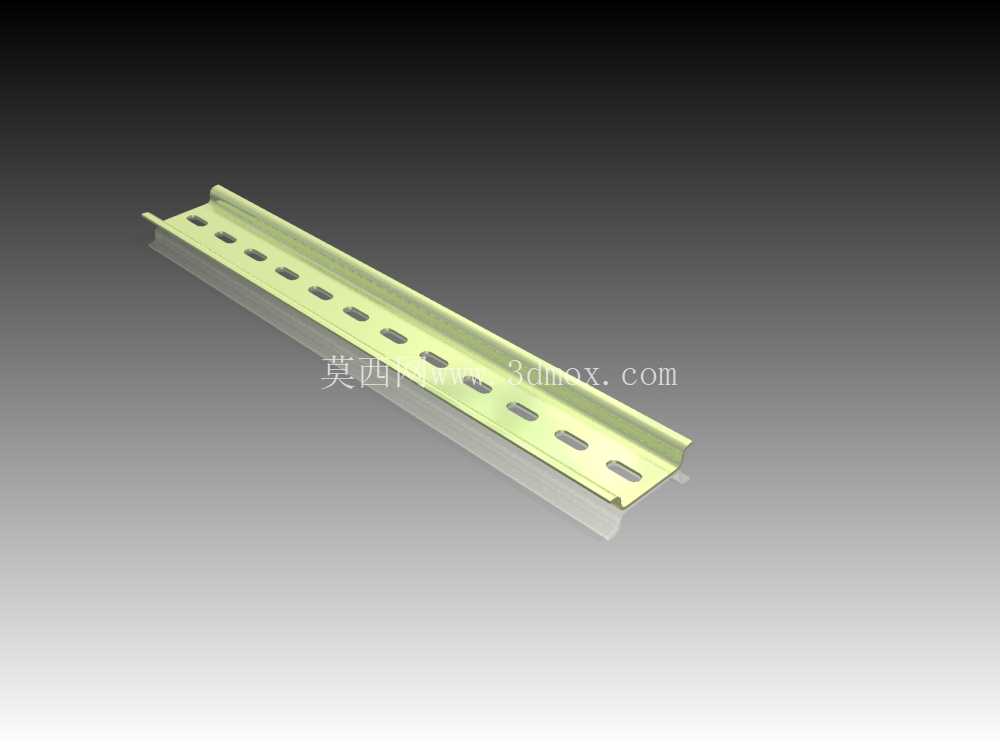

　　在低压电气柜、成套配电装置、工业控制模组的装配场景里，这类安装导轨是承载断路器、接线端子、继电器等各类电气元件的核心基础构件，几乎所有柜内元件的固定都依托这类导轨完成安装定位，其结构合理性直接决定了柜内元件排布的效率、后期维护的便捷性以及长期运行的固定可靠性。不同于常规固定长度的导轨成品，本次的参数化结构设计可以根据不同柜型的内装宽度、元件排布的总长度需求，快速调整导轨的整体长度参数，不需要重复绘制基础截面轮廓，大幅提升不同项目的出图效率。

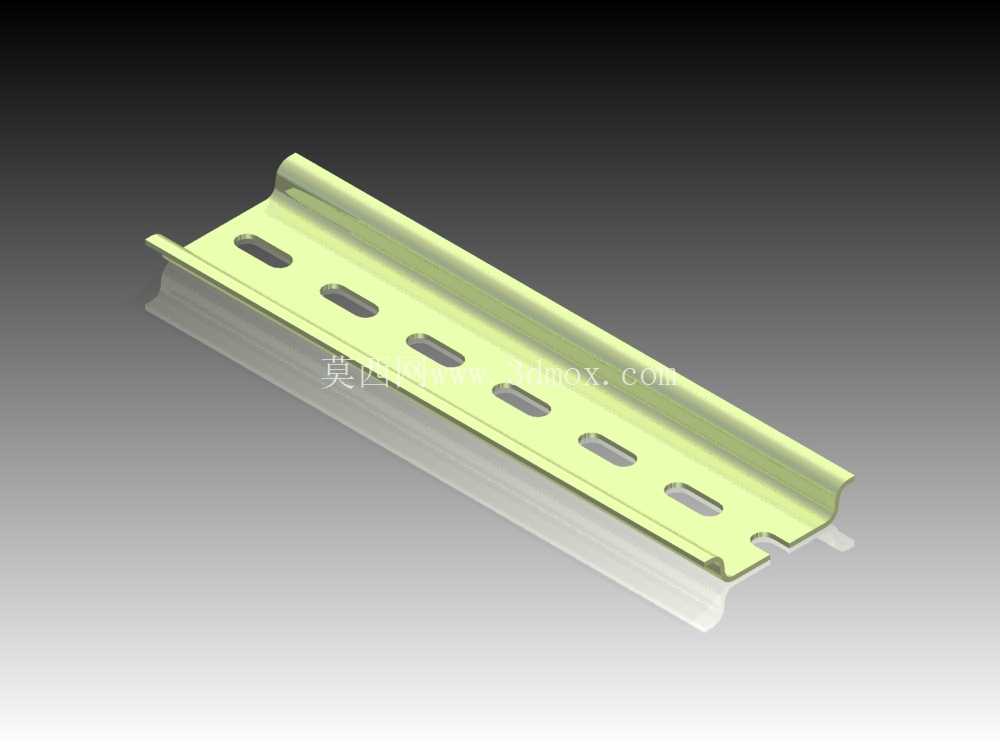

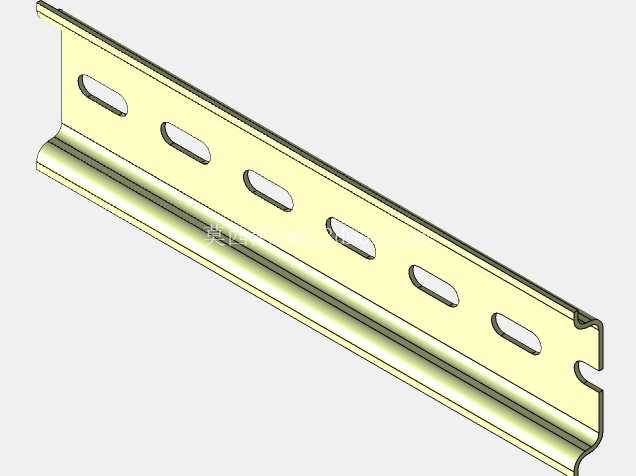

　　从结构细节来看，导轨采用两侧卷边的成型结构，卷边的弧度与尺寸严格匹配通用电气元件的标准卡扣尺寸，确保元件卡入后不会出现松脱、晃动的情况，同时卷边结构也提升了导轨自身的截面抗弯强度，即便在长度较长、承载元件重量较大的情况下，也不会出现明显的下挠变形。导轨本体上均匀排布的长圆形安装孔，是为了适配柜体内安装梁的不同孔位偏差，现场安装时可以根据实际的固定孔位置微调导轨的安装位置，降低柜体加工的孔位精度要求，减少现场配钻的工作量。设计过程中首先确定了导轨的标准截面轮廓，两侧的卡接边高度、内槽宽度都严格遵循通用电气安装的行业规范，确保市面上绝大多数标准卡扣的电气元件都能顺利卡装，不会出现卡扣过紧无法装入、或者过松导致元件滑落的问题。

　　在参数化逻辑搭建上，将导轨总长度、安装孔间距、安装孔长度、端部裁切余量都设置为可调整的参数变量，设计人员只需要输入对应项目需要的导轨长度，模型就能自动生成对应长度的实体，同时自动排布对应数量的安装孔，自动完成端部的结构裁切，不需要手动逐个特征修改。安装边界方面，导轨的背部为平面结构，可以完全贴合在柜内的安装梁或者安装板表面，安装时通过自攻螺丝或者柜用螺栓穿过导轨上的长圆孔完成固定，两侧的卷边高度控制在标准范围内，不会和元件背部的接线空间产生干涉，导轨端部的倒角处理，也避免了安装过程中尖锐边角划伤施工人员的手部，同时方便元件从端部滑入导轨完成装配。

　　在实际工程应用中，这类参数化导轨模型可以直接导入到电气柜的整体装配模型中，根据柜内元件的排布长度快速调整导轨尺寸，提前校验导轨长度是否和柜内空间匹配，避免出现采购的导轨长度过长无法装入、或者过短无法承载全部元件的问题。同时导轨的截面厚度参数也可以根据承载需求调整，针对重载元件排布的场景，可以适当增加板材厚度提升整体刚性，针对轻载的控制回路场景，可以选用常规厚度的板材控制成本。长圆孔的设计也考虑了热胀冷缩的影响，在环境温度变化较大的户外柜场景中，导轨的微小形变可以通过长圆孔的间隙释放，不会因为热胀冷缩导致固定点应力过大，出现导轨变形或者固定螺丝断裂的情况。在建模过程中，对卷边的折弯半径也做了标准化的设定，匹配常规钣金冲压的折弯工艺要求，确保设计出的导轨可以直接通过常规钣金折弯工艺加工生产，不需要特殊的定制模具，降低生产加工的成本。端部的缺口结构是为了方便导轨拼接时的定位，当需要多根导轨连续排布安装时，端部的缺口可以配合专用的拼接件完成对接，保证拼接后的导轨上表面齐平，元件可以顺利在拼接位置滑动调整位置，不会出现卡滞的情况。
