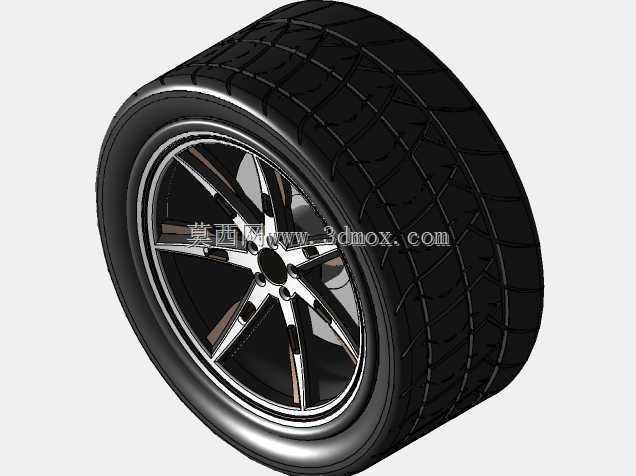

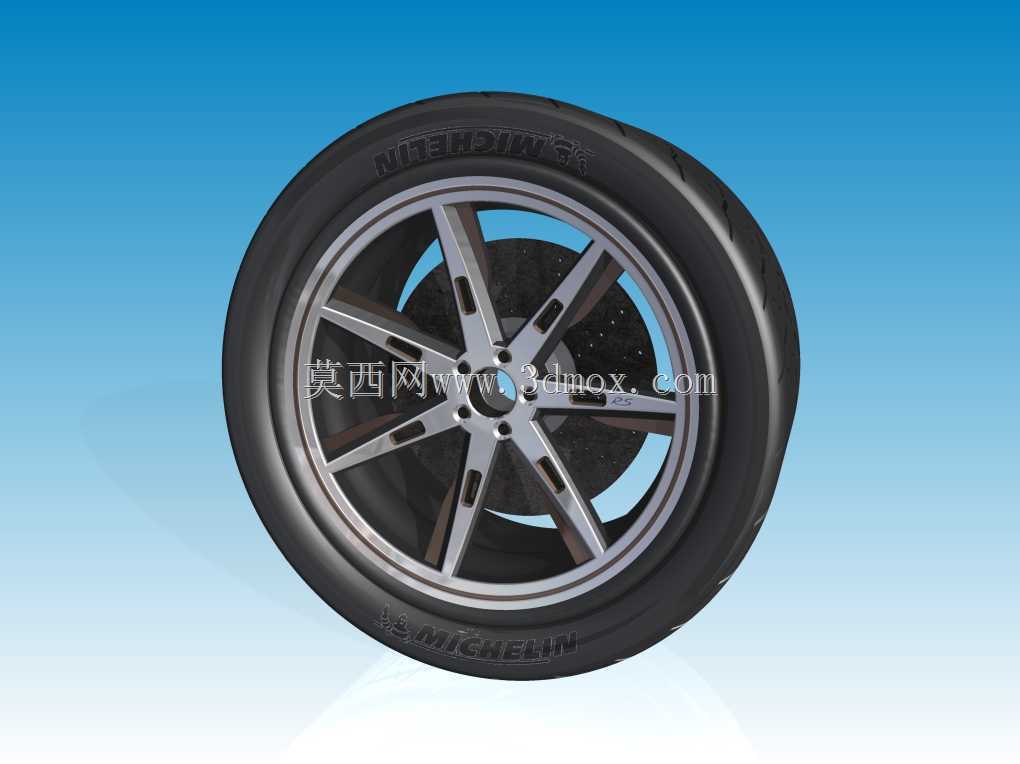

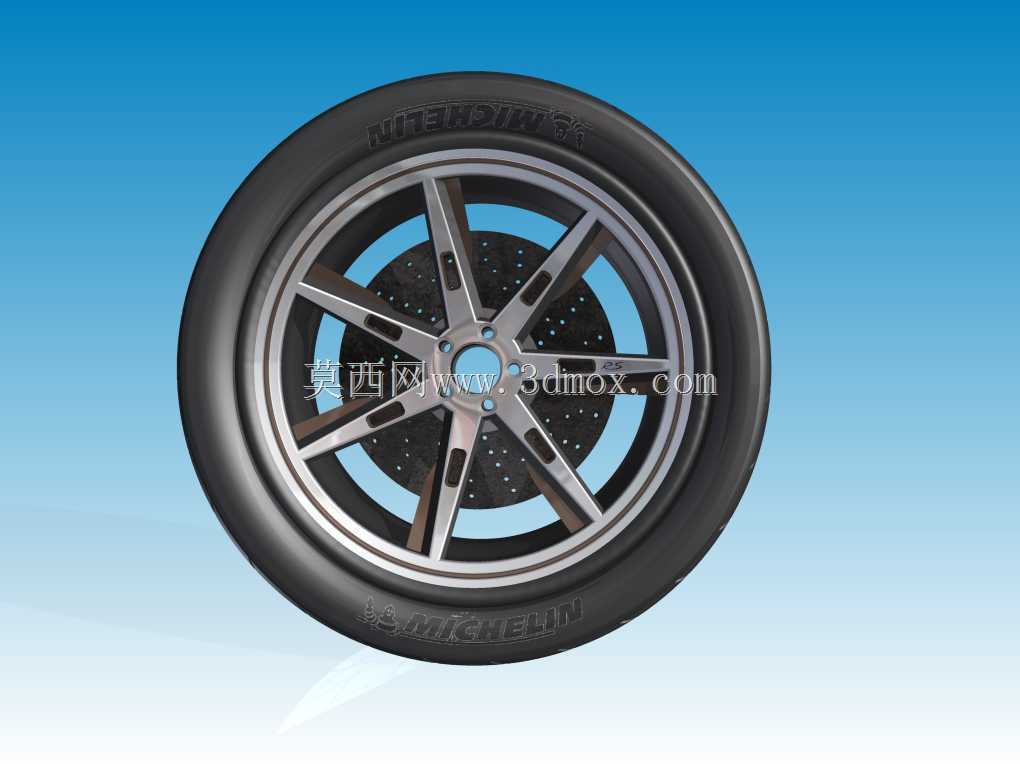

带碳纤维制动盘的乘用汽车轮毂总成

　　在乘用车底盘行走系统的设计开发中，车轮总成是连接悬架与地面的核心承载部件，其结构合理性直接影响整车的操控稳定性、制动安全性与行驶平顺性，这套带碳纤维制动盘的车轮结构，针对高性能乘用车型的使用场景做了针对性的结构优化，覆盖了日常公路行驶、激烈赛道驾驶等多工况的使用需求。从实际装车的功能逻辑来看，这套总成承担着整车垂直载荷传递、行驶方向导向、制动力矩输出的核心作用，轮胎部分采用民用高性能乘用轮胎结构，胎面花纹兼顾干湿地抓附能力与滚动噪音控制，胎侧的刚性设计匹配多辐条轮毂的支撑特性，在过弯侧倾时能够提供足够的胎壁支撑，减少胎面形变带来的抓地力损失。轮毂部分采用多辐条轻量化设计思路，辐条的分布角度经过受力校核，

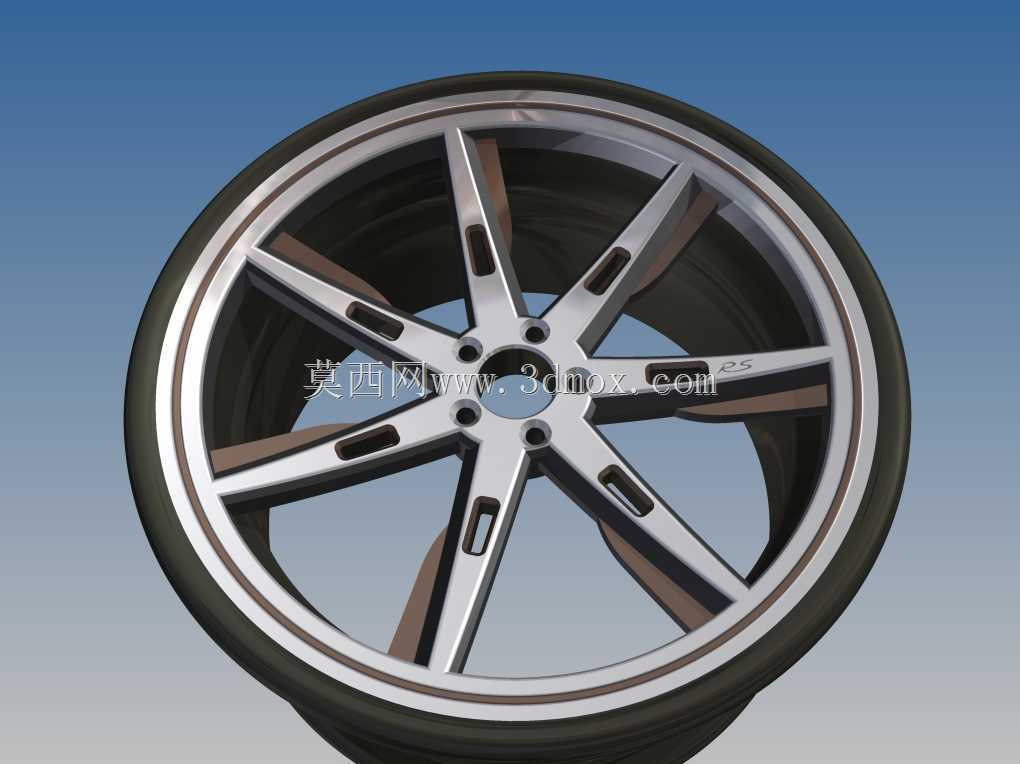

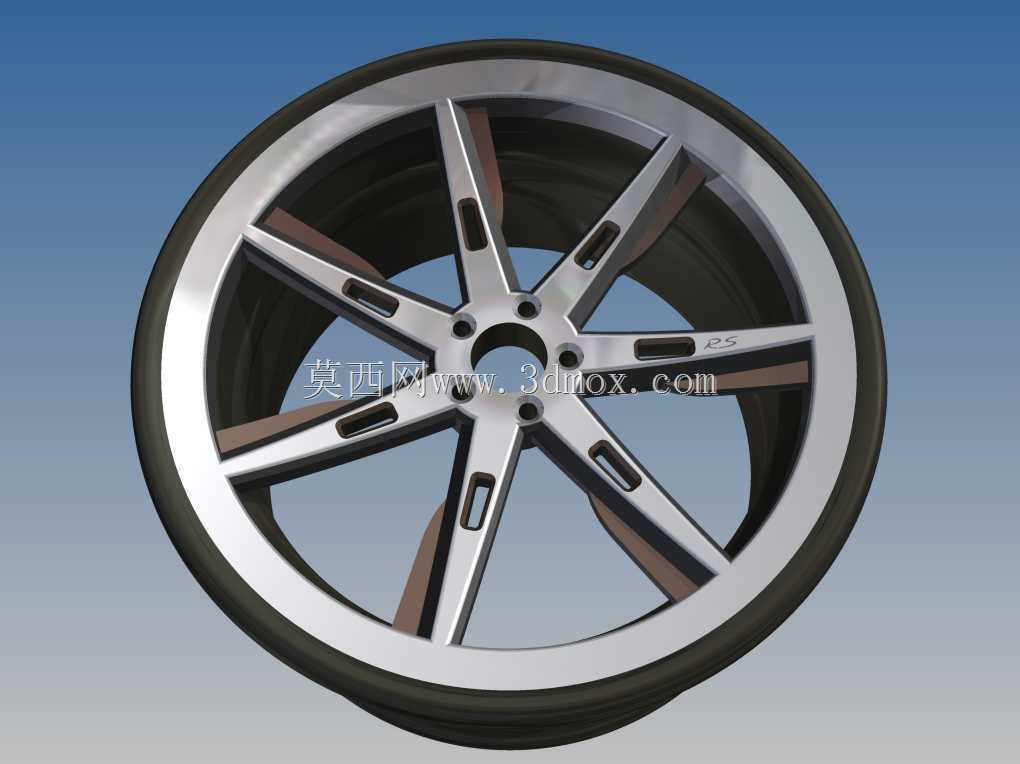

　　每根辐条的截面从轮心安装位到轮辋衔接处做渐变式厚度处理，在保证轮辐抗冲击、抗扭转强度的前提下，尽可能削减非簧载质量——对于底盘调校而言，非簧载质量的降低能够直接提升悬架的响应速度，让减震器更高效地过滤路面颠簸，同时减少车轮弹跳的概率，提升高速行驶的贴地性能。轮心的安装位设置了标准的螺栓孔分布结构，匹配主流乘用车型的轮毂安装孔距，中心定位孔的尺寸公差按照装车级别的配合要求设计，能够保证轮毂装车后与轮轴的同轴度，避免高速行驶时出现车轮抖动的问题。集成的碳纤维制动盘是这套结构的核心设计亮点，相较于传统铸铁制动盘，碳纤维材质的制动盘在高温工况下的抗热衰减性能更优异，连续高强度制动时能够保持稳定的摩擦系数，

　　同时自身重量仅为同尺寸铸铁盘的三分之一左右，进一步降低了轮端的转动惯量，提升车辆的加速响应与制动效率。制动盘表面的通风散热孔采用交错分布设计，行驶过程中气流能够顺着孔道穿过制动盘内部，带走制动摩擦产生的热量，避免制动盘温度过高导致的制动力衰退。制动盘与轮毂的连接结构采用浮动式连接设计，能够抵消不同材质在高温下的热膨胀量差异，避免制动盘受热形变导致的制动抖动问题。从安装边界来看，这套车轮总成的轮辋宽度、偏距参数经过匹配校核，装车后不会与翼子板、悬架摆臂、刹车卡钳等周边部件发生运动干涉，转向过程中轮胎的最大摆动角度预留了足够的安全间隙，即使在悬架压缩到极限行程时，胎壁也不会与轮拱内衬发生剐蹭。在实际建模过程中，轮胎的胎面花纹、胎侧标识、

　　轮毂辐条的曲面倒角、制动盘的散热孔细节都做了精准还原，各部件的装配关系完全按照实车的配合逻辑搭建，轮辋与轮胎的过盈配合量、制动盘与轮毂安装面的贴合精度都符合实际工程设计的公差要求，能够直接用于底盘系统的装配干涉校验、运动仿真分析，也可以作为汽车改装方案设计、零部件教学演示的三维参考模型。对于结构设计从业者而言，这套模型能够直观展示高性能车轮总成的部件组成与装配逻辑，理解非簧载质量控制、制动系统散热、轮端受力传递的设计思路，在进行同类型车轮产品开发时，可以参考其辐条受力结构、制动盘通风设计、安装位公差匹配的设计逻辑，结合具体车型的载荷参数、性能定位做适应性调整，缩短产品开发的前期方案验证周期。
