在乘用车底盘行走系统的开发环节,车轮总成是直接关联行驶安全性、操控稳定性与NVH表现的核心部件,本次呈现的装配结构覆盖带轮胎与不带轮胎两种状态,可同时满足轮毂单体结构验证、轮胎匹配校核两类不同阶段的设计需求。从实际应用场景来看,该结构适配常规家用前驱、后驱乘用车的非承载式与承载式车身安装需求,可覆盖日常城市铺装路面、轻度非铺装路面的行驶工况,轮辐的多辐条对称布局并非单纯追求外观视觉效果,核心是在整车载荷传递路径上实现应力的均匀分散,避免急加速、紧急制动、过弯侧倾工况下局部应力集中导致的轮辐疲劳开裂问题。
设计过程中首先明确了安装边界的约束条件:轮毂中心定位孔采用乘用车通用的基准尺寸设计,周围均匀分布的螺栓孔孔位节圆直径符合主流紧凑型、中型乘用车的轮毂安装规范,可直接匹配对应规格的车轮螺栓、轮毂轴承单元,不需要额外制作转接法兰,安装面的平面度公差控制在0.05mm以内,保证轮毂与半轴法兰贴合后无偏摆,避免高速行驶时出现车轮抖动的问题。轮辋部分的轮廓尺寸严格参照轮胎安装的国标要求设计,胎圈座的角度、凸峰高度完全匹配对应规格子午线轮胎的装配尺寸,既保证轮胎充气后胎圈与轮辋的紧密贴合,防止高速行驶时轮胎脱圈,也能为后续轮胎拆装作业预留足够的操作空间,不会出现胎圈卡滞损伤轮辋涂层的问题。

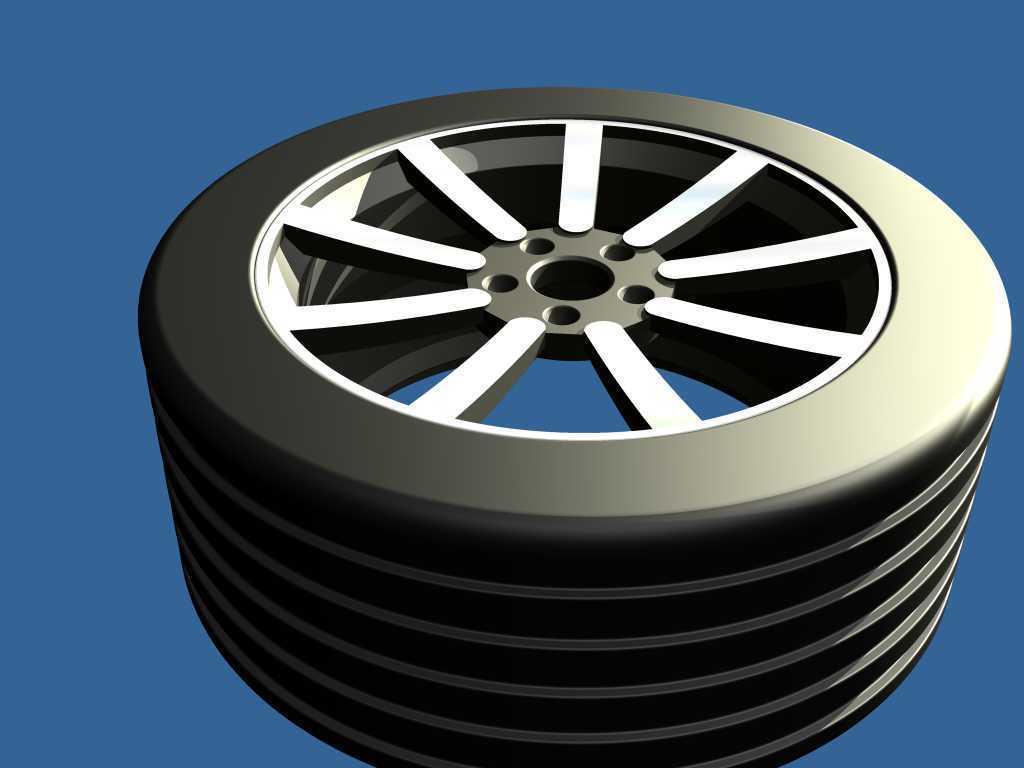

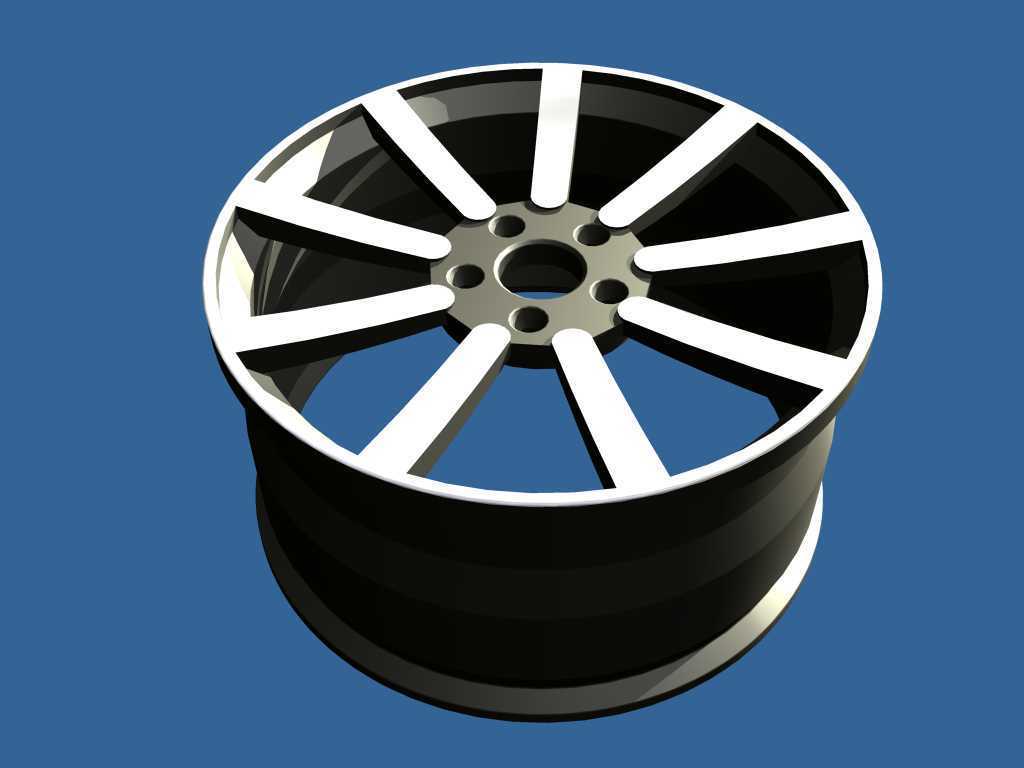

不带轮胎的轮毂单体结构,重点呈现了轮辐与轮辋的连接过渡区域,所有过渡位置均采用大圆角设计,避免直角结构带来的应力集中,轮辐背面预留了刹车系统的避让空间,可适配常规浮动卡钳、固定卡钳的盘式刹车结构,不会在转向、刹车工况下出现轮辐与卡钳、转向节的运动干涉。带轮胎的装配结构则还原了轮胎与轮辋的配合状态,轮胎胎面的多道环形排水槽、胎侧的厚度变化都做了结构还原,可用于整车总布置阶段的轮包空间校核,验证车轮上下跳动、最大转向角度时与翼子板、轮拱内衬、悬挂摆臂的间隙是否满足设计要求,避免实车装配后出现运动干涉。
从功能特性来看,该轮毂的辐条采用等强度变截面设计,靠近轮心位置的辐条截面厚度更大,向轮辋方向逐渐平滑过渡减薄,在保证整体结构强度满足垂直载荷、侧向力、制动力矩传递要求的前提下,尽可能降低轮毂自身的非簧载质量,对于提升悬挂系统的响应速度、改善整车操控质感有实际帮助。轮辋的气门嘴安装孔位置做了局部加厚处理,避免气门嘴安装后长期受震动出现孔位开裂漏气的问题,轮缘位置的凸起结构可在轮胎胎压异常降低时,对胎圈起到额外的固定作用,降低低胎压行驶时轮胎脱圈的风险。
在三维建模的细节处理上,所有装配面的公差配合关系都做了对应还原,轮胎与轮辋的配合采用过盈配合的尺寸逻辑,中心孔与半轴定位轴的配合采用过渡配合,螺栓孔与车轮螺栓的间隙符合装配工艺要求,可直接用于后续的有限元结构分析、装配工艺模拟,不需要额外调整模型的配合尺寸。针对不同的使用场景,模型可拆分出轮毂单体、轮胎单体两个独立部分,既可以单独对轮毂做轻量化拓扑优化分析,也可以对轮胎装配体做接地压力模拟、滚动阻力分析,覆盖从零部件设计到整车匹配的多环节使用需求。
实际工程应用中,这类车轮结构的验证需要覆盖径向疲劳试验、弯曲疲劳试验、冲击试验三类核心台架测试,模型的结构细节完全对应台架试验的装夹要求,可直接导入仿真软件完成试验工况的模拟,提前识别结构薄弱点,减少物理样件的试制次数,缩短产品开发周期。轮辐表面的造型过渡平滑,没有尖锐凸起,既满足后续表面喷涂、抛光的工艺要求,也能降低车辆行驶时的风阻,轮辐之间的镂空面积经过计算,可满足刹车系统的散热需求,避免连续制动时刹车系统热量堆积导致制动效能衰减。
- 上一篇:单座方程式F1赛车结构设计方案
- 下一篇:高性能跑车多辐条运动轮圈结构设计
- 全部评论(0)
- 模板大小: 1.37 MB
- 售价:5金币
- 下载次数: 52
- 系统要求: Autodesk Inventor,Rendering
- 软件分类: 汽车
