黄白配色异形杠杆式机械操作手柄

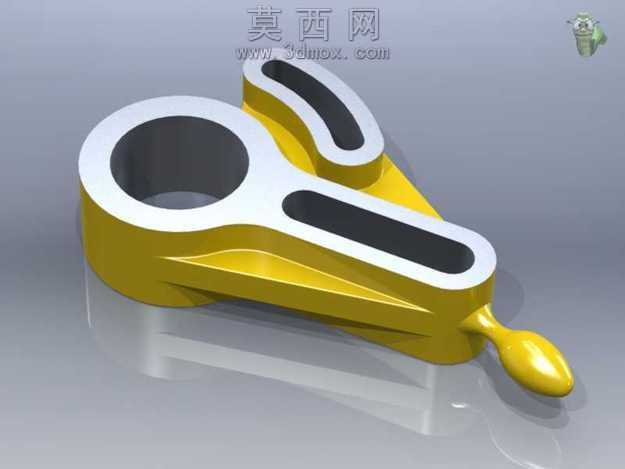

该作品为一款异形杠杆式机械操作手柄的三维设计成果，建模阶段采用SolidWorks完成全参数化特征构建，首先以基准面绘制的多段闭合轮廓为基础，通过拉伸凸台命令生成构件的主体基体，针对主体上的大尺寸圆形安装孔，采用拉伸切除命令精准加工出贯通孔位，孔壁边缘做等半径圆角处理，避免应力集中问题。针对构件上的两处长条形镂空槽，先绘制两端带圆弧过渡的闭合槽型轮廓，通过完全贯穿的拉伸切除完成槽体加工，槽体内壁同样做微小圆角过渡，提升结构的工艺合理性。构件尾部的水滴形操作端头，采用放样凸台命令实现，以不同截面的轮廓沿引导线平滑过渡，形成符合人体工学的握持端头，端头与主体衔接处做渐变曲面处理，保证线条流畅无突兀棱角。材质与渲染阶段，为构件主体赋予亮黄色金属漆材质，调整材质的反射率与粗糙度参数，模拟工业金属漆面的细腻质感，为构件的孔位边缘、槽体边缘、外轮廓棱边赋予银白色金属材质，通过双色搭配强化构件的轮廓层次感，同时区分不同功能区域。场景搭建采用浅灰色哑光地面作为承载，添加柔和的环境光与定向补光，调整光影角度突出构件的曲面起伏与结构转折，通过光影明暗变化展现构件的厚度变化与立体形态，渲染输出的效果图清晰呈现出构件的结构细节与材质质感。设计思路上，该构件以杠杆传动原理为核心，大尺寸圆形孔作为安装铰接点位，两处镂空槽既可以实现减重效果，也可作为与其他部件的联动卡位结构，尾部水滴形端头方便操作人员施力拨动，整体造型兼顾结构功能性与外观流畅性，所有棱边均做圆角处理，既避免加工时的锐边毛刺问题，也提升日常操作的使用安全性，整体结构紧凑，可作为小型机械的档位切换、锁止控制类操作部件使用，建模过程中所有特征均保留完整参数，可根据实际装配需求调整孔位尺寸、槽体长度与整体比例，适配不同的安装场景。
