轻型越野吉普车结构设计三维数模

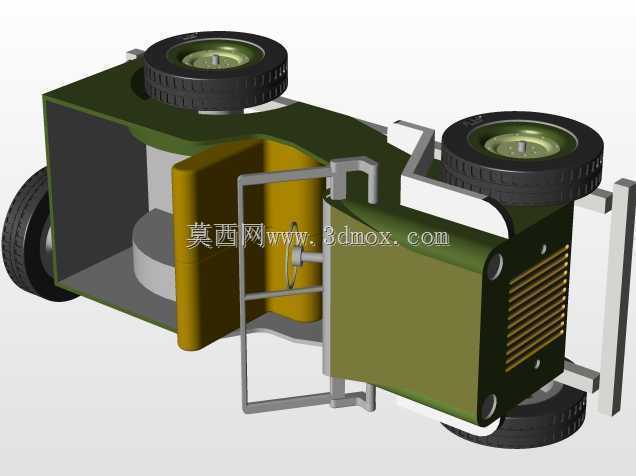

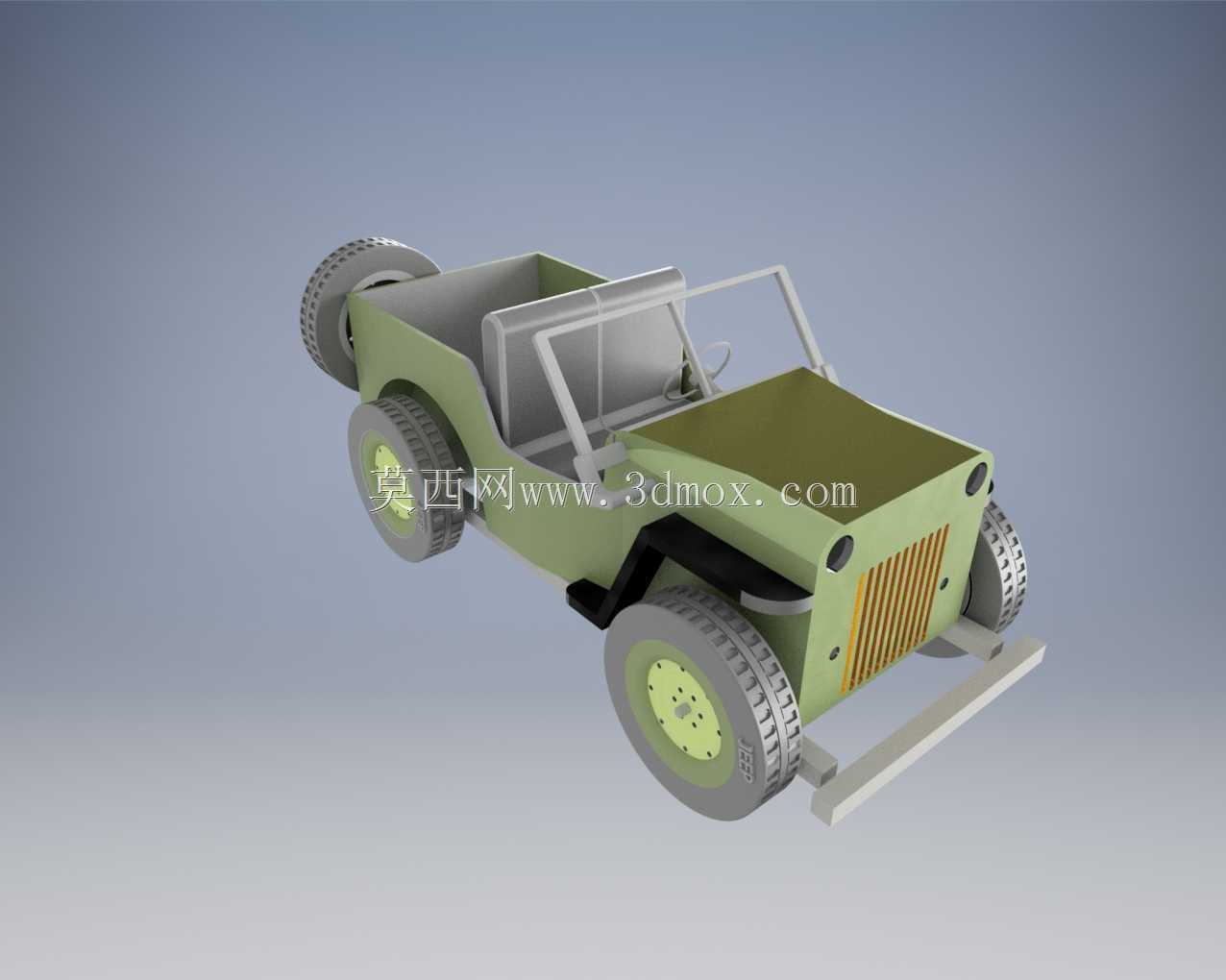

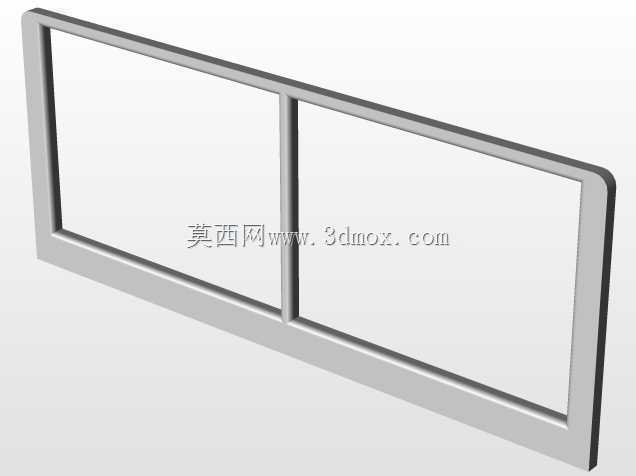

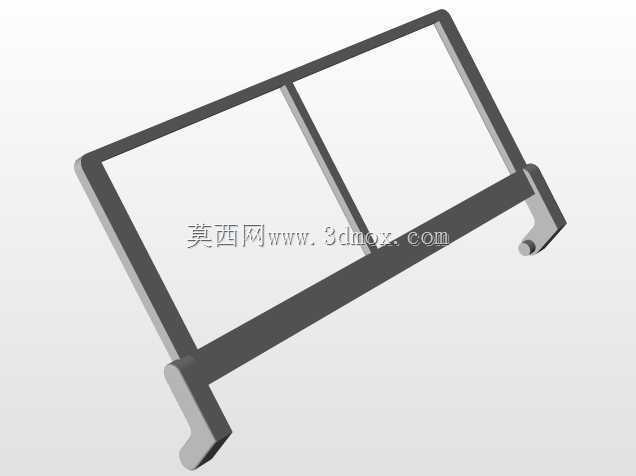

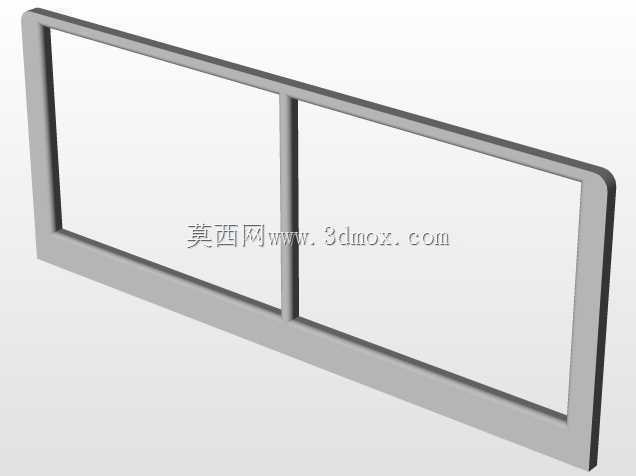

　　该款轻型越野车辆的三维结构设计，核心面向非铺装路面短途通行、户外作业通勤、小型场地转运等实际使用场景，可覆盖野外勘探点位通勤、园区零散物料转运、户外休闲出行等多类实际需求，整体结构在满足基础通行功能的前提下，尽可能简化冗余结构，降低生产制造与后期维护的成本。从功能特性来看，整车采用开放式座舱设计，取消了封闭车门与硬顶结构，既能够降低整车整备质量，提升复杂路面的动力响应效率，也方便驾乘人员快速上下车，在需要频繁装卸小型工具、短距离多点位移动的作业场景下，能够大幅提升操作效率；前部设置竖向格栅式防撞结构，能够在低速通行过程中阻挡路面飞溅的碎石、枝桠对前部动力舱部件的冲击，同时预留了前部牵引挂点的安装位置，可满足小型拖拽作业的需求。

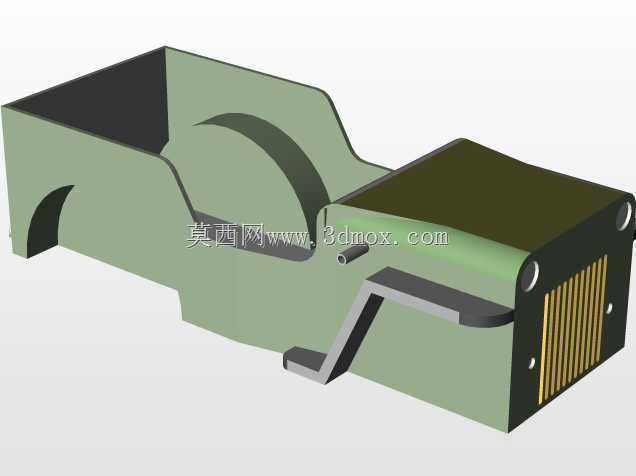

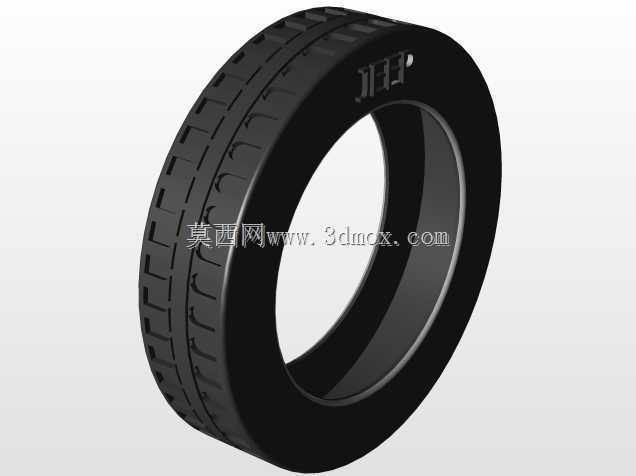

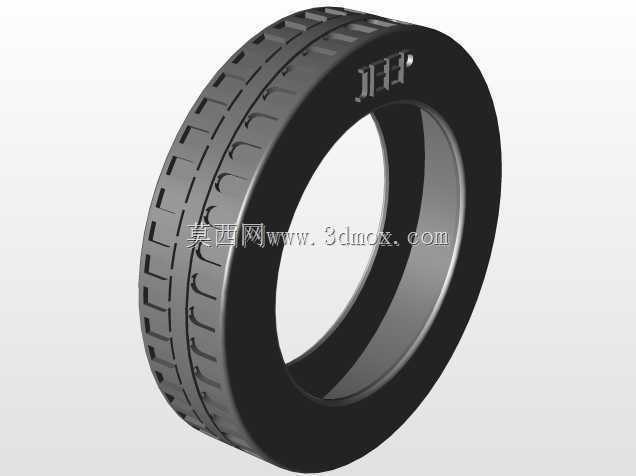

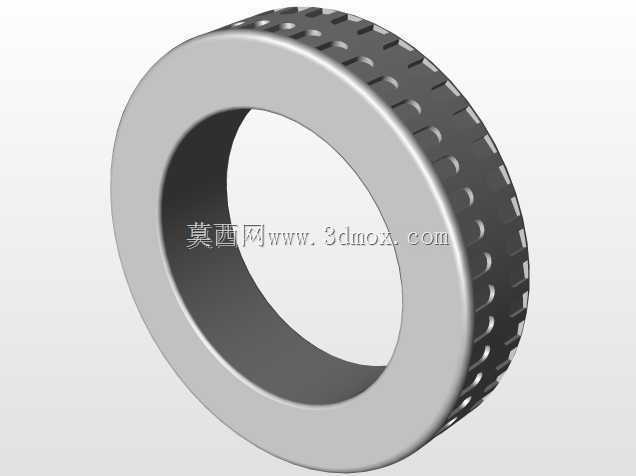

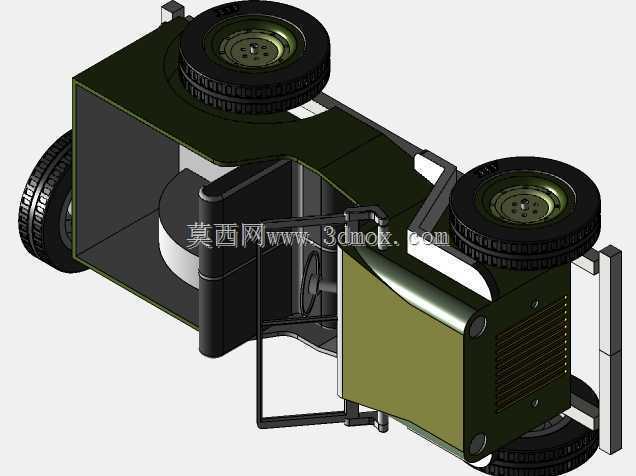

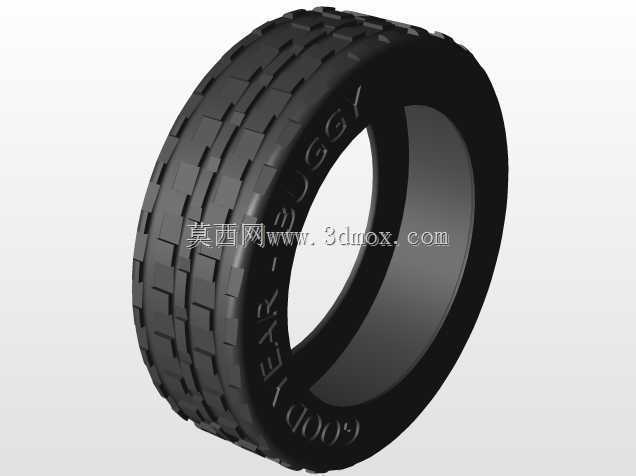

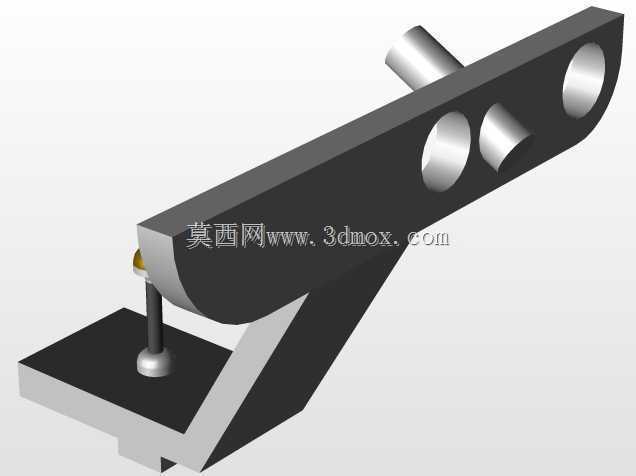

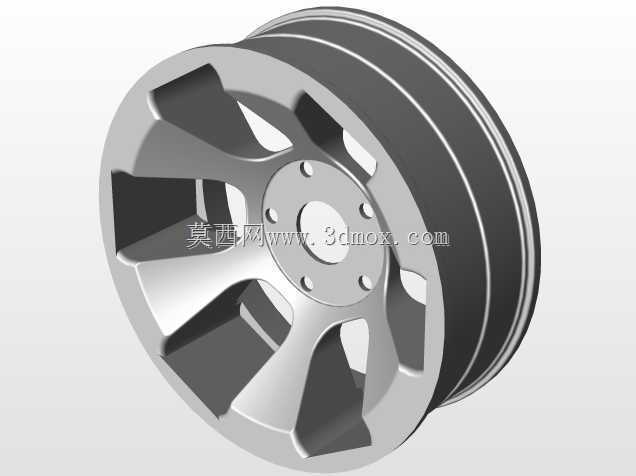

　　底盘部分采用了短轴距设计，最小转弯半径控制在较小范围内，能够在狭窄的林间小路、矿区作业便道、农田机耕道等受限空间内灵活转向，搭配大颗粒深花纹的越野轮胎，胎面花纹块高度与宽度经过针对性设计，在泥泞、砂石、浅草等低附着路面上能够提供足够的抓地力，轮胎侧壁做了加厚处理，可抵御碎石剐蹭导致的爆胎风险。悬架结构采用了兼顾承载性与缓冲能力的设计，能够过滤非铺装路面的大部分颠簸冲击，在空载与额定承载状态下都能保持稳定的行驶姿态，额定承载状态下可满足2名驾乘人员加少量随身工具的装载需求，座舱后部预留的平整置物空间可固定放置工具箱、小型采样设备等作业物品。设计过程中优先考虑了结构的易加工性，车身覆盖件多采用平面折边结构，减少了复杂曲面的冲压工序，

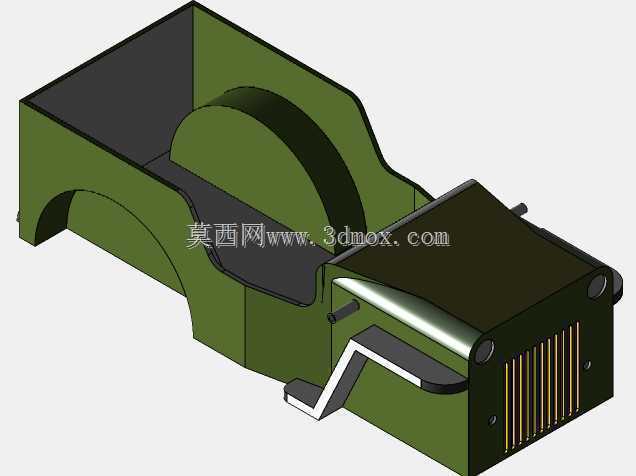

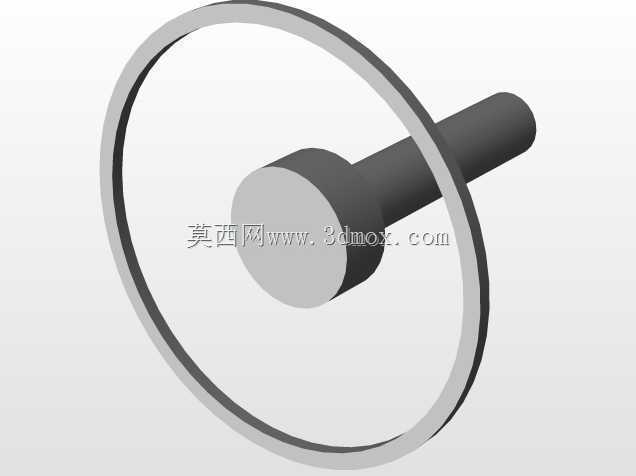

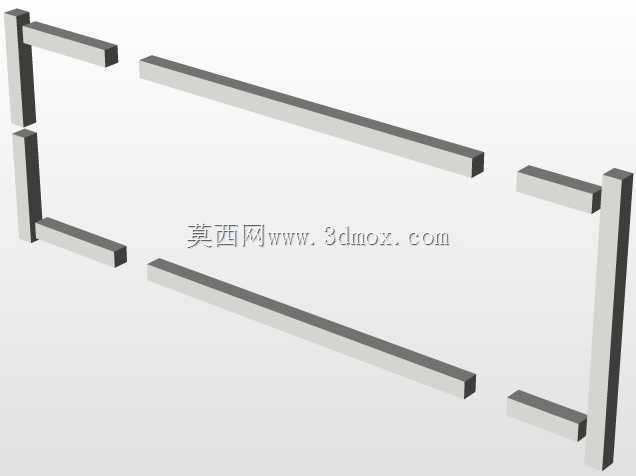

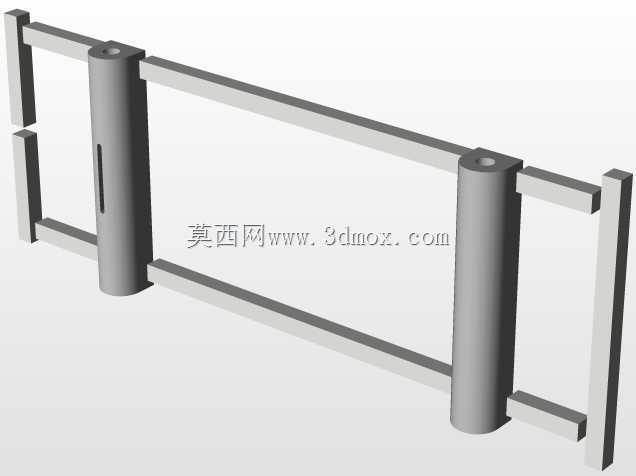

　　普通钣金加工设备即可完成大部分覆盖件的生产制造，车架部分采用矩形钢管焊接成型，材料选型兼顾强度与轻量化要求，焊接节点位置做了应力释放的结构优化，避免长期颠簸路面行驶出现焊缝疲劳开裂的问题。外形尺寸方面，整车长度控制在3.2米以内，宽度控制在1.5米以内，高度不超过1.7米，整体外廓尺寸小巧，既能够在狭窄道路上完成会车、掉头操作，也可满足普通平板拖车的装载运输要求，方便远距离转场作业；安装边界上，各部件的装配公差预留符合常规机械加工精度要求，动力单元、传动部件、行走机构的安装接口都采用了通用化设计，可适配市场上常见的小型动力总成与传动配件，降低后期配件更换的适配难度。转向系统采用了结构简单的机械转向结构，没有复杂的助力部件，

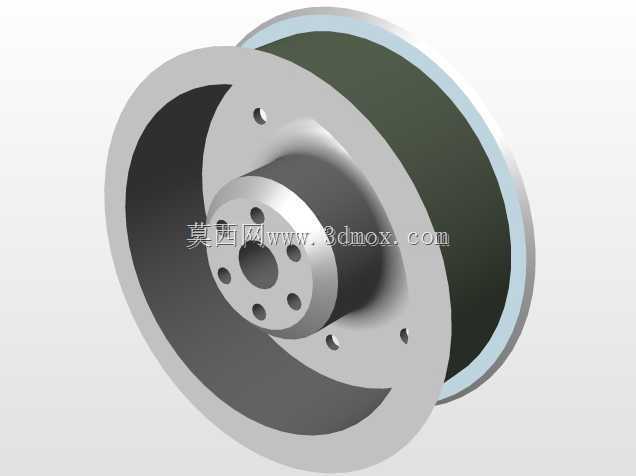

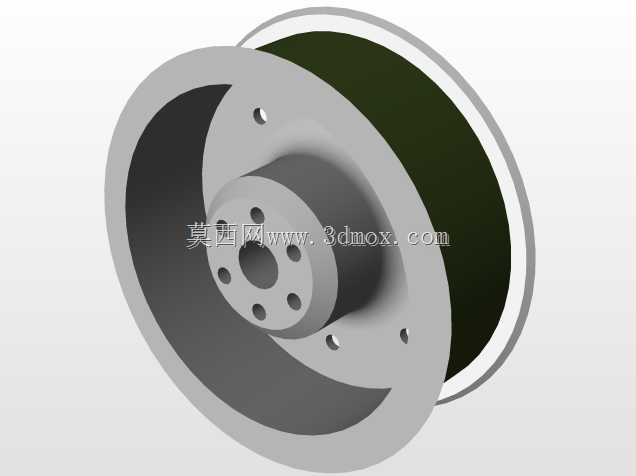

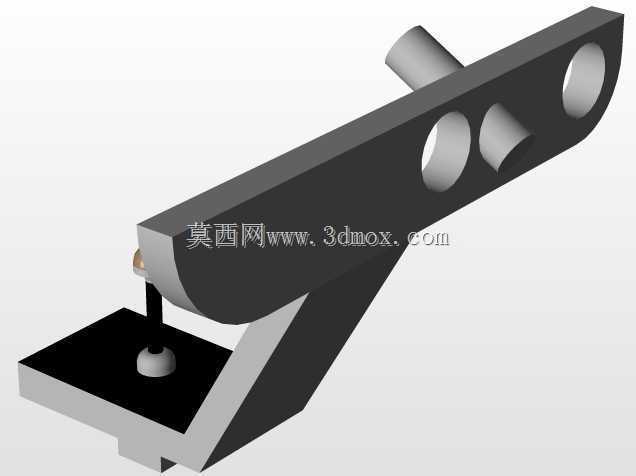

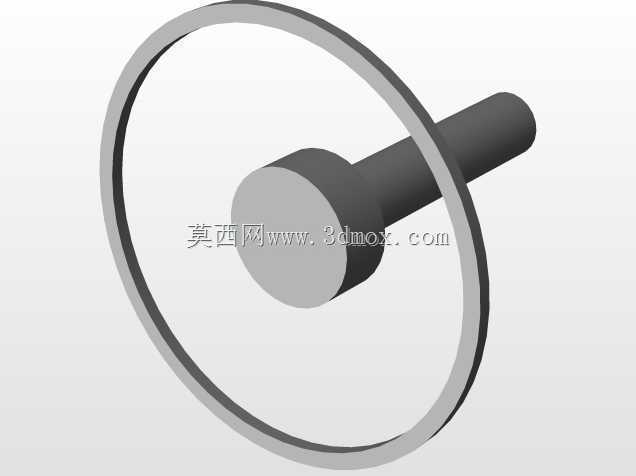

　　一方面减少了故障点，提升恶劣使用环境下的可靠性，另一方面也降低了整体结构重量，转向传动机构的拉杆角度经过反复校核，在车轮最大跳动行程内不会出现运动干涉，转向轮的最大转角设置兼顾了转弯灵活性与行驶稳定性，避免高速行驶时转向过于灵敏导致的操控风险。制动系统采用了四轮鼓式制动结构，制动管路布局避开了底盘容易被碎石撞击的位置，制动鼓的密封结构做了优化，能够减少泥沙、灰尘进入制动鼓内部导致的制动效能衰减，适合多尘、泥泞的使用环境。整车的电气线路布局沿车架主梁内侧走线，采用波纹管做防护，所有线路接插件都选用防水型部件，可应对雨天行驶、浅水路段通行的使用需求，前部照明灯具的安装位置做了内凹处理，减少通行过程中被障碍物撞坏的概率。从建模逻辑来看，整个数模按照实际生产的装配层级搭建，分车架总成、行走总成、转向总成、制动总成、车身覆盖件、座舱部件等多个子装配体，每个零件的建模都保留了实际加工需要的倒角、退刀槽、安装孔位等细节，没有无意义的装饰性结构，所有配合面的尺寸公差都按照实际装配要求设置，可直接用于结构校核、生产工艺拆解、虚拟装配验证等工作，也可作为同类轻型越野车辆设计的参考基础数模，在此基础上调整轴距、承载能力、动力配置等参数，即可快速衍生出不同定位的同平台车型。
