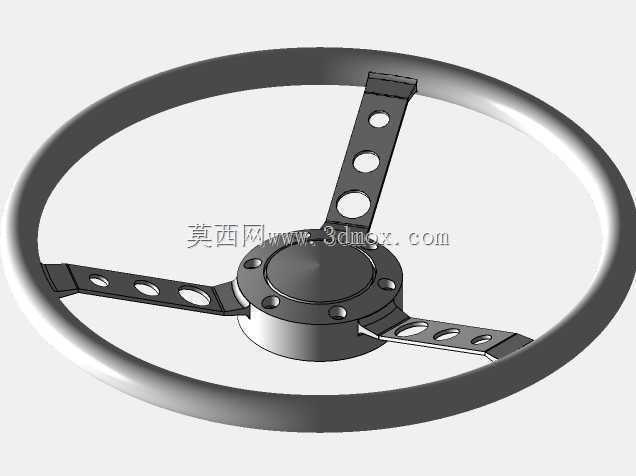

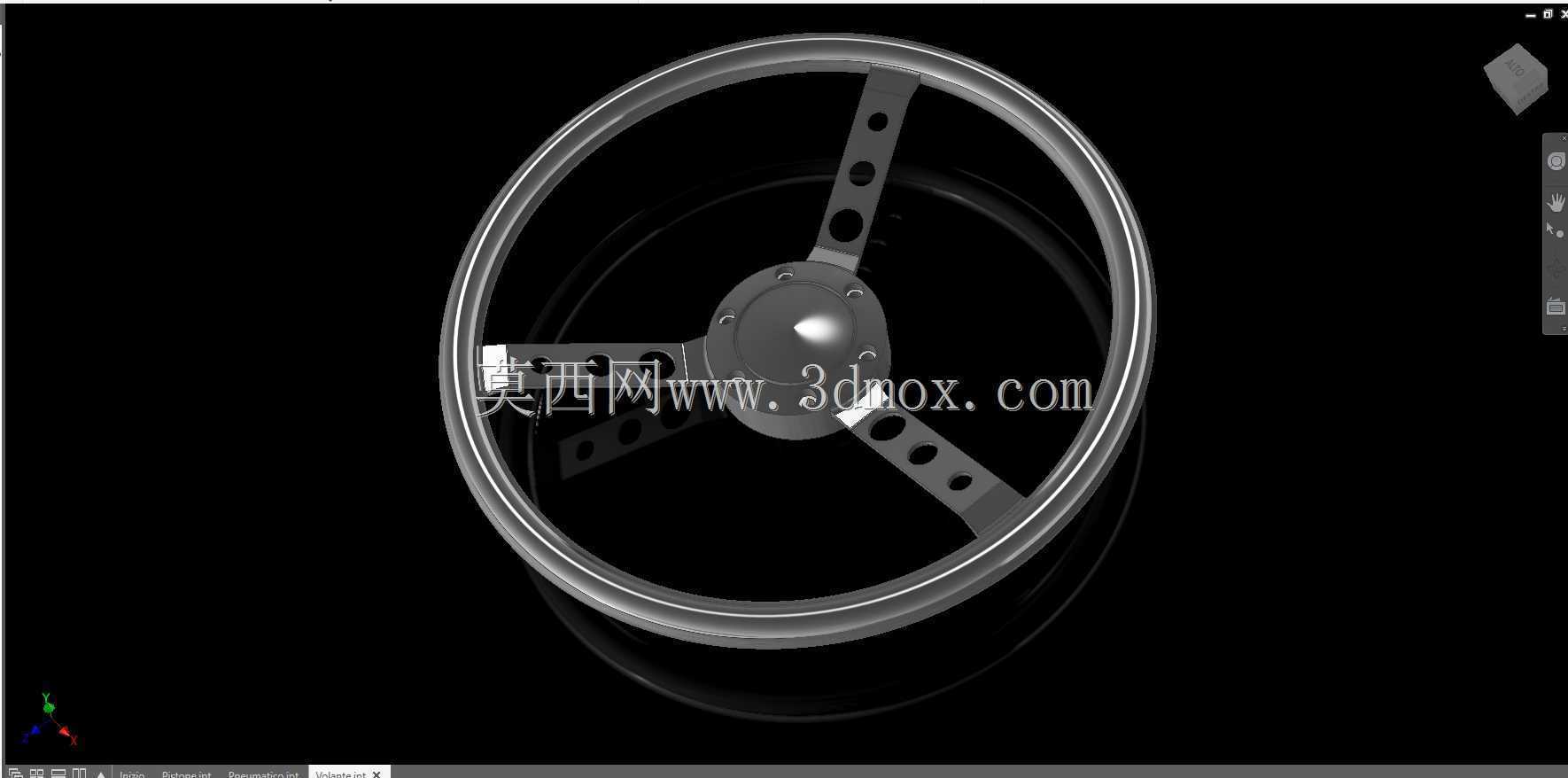

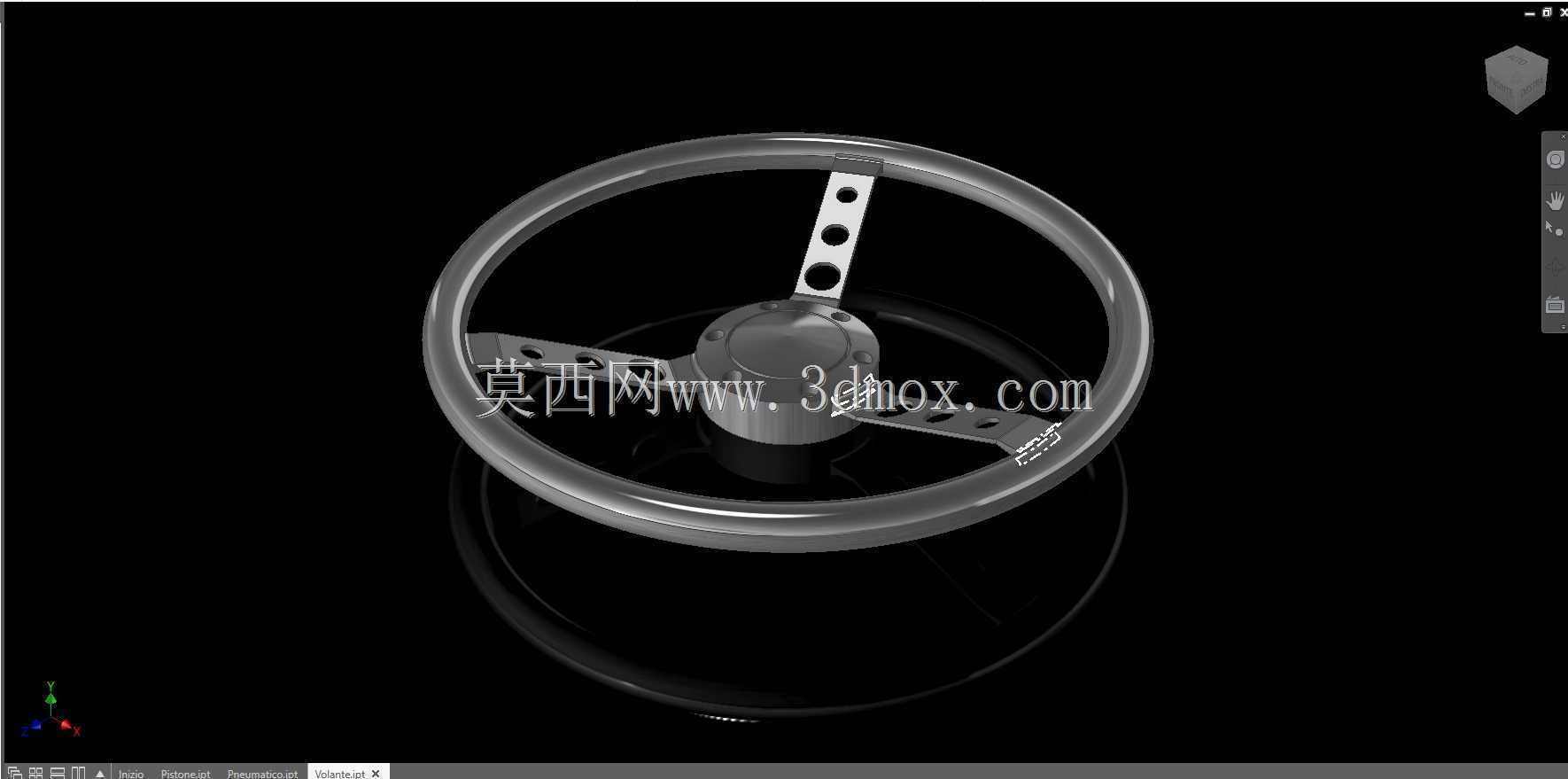

三辐式汽车转向操控方向盘结构设计

　　这款三辐式转向盘的结构设计，核心围绕乘用车转向操控的实际使用需求展开，在日常车辆改装、复古车型复刻、教学教具开发等场景中都有明确的适配空间。不同于原厂集成多功能按键的量产转向盘，这款结构采用极简的三辐支撑布局，没有预留按键、安全气囊的安装腔体，更适配轻量化改装车型、场地竞技用车、复古复刻车型的转向系统改装需求，也可作为机械原理教学中转向系统的演示教具使用。

　　从功能特性来看，转向盘轮圈采用等截面圆环结构，握持区域的截面做了贴合手掌弧度的过渡处理，实际握持时不会出现硌手的问题，轮圈表面预留了包覆防滑皮革或者翻毛皮的安装余量，不需要额外修改基体结构就能完成表层防滑材质的包覆。三根辐条采用等角度120度分布的布局，相比常见的两辐、四辐结构，这种布局在转向时能给驾驶员提供更均匀的受力反馈，大角度打方向时辐条不会遮挡手部的握持位置，场地驾驶中快速打方向、回方向的操作流畅度更高。每根辐条上都设计了三个等距排布的圆形减重孔，这些孔位并非单纯的装饰设计，孔位的边缘都做了圆角过渡处理，避免应力集中导致辐条断裂，同时在保证辐条结构强度的前提下，尽可能降低了转向盘的整体重量，减少转向柱的负载，提升转向操作的跟手性。

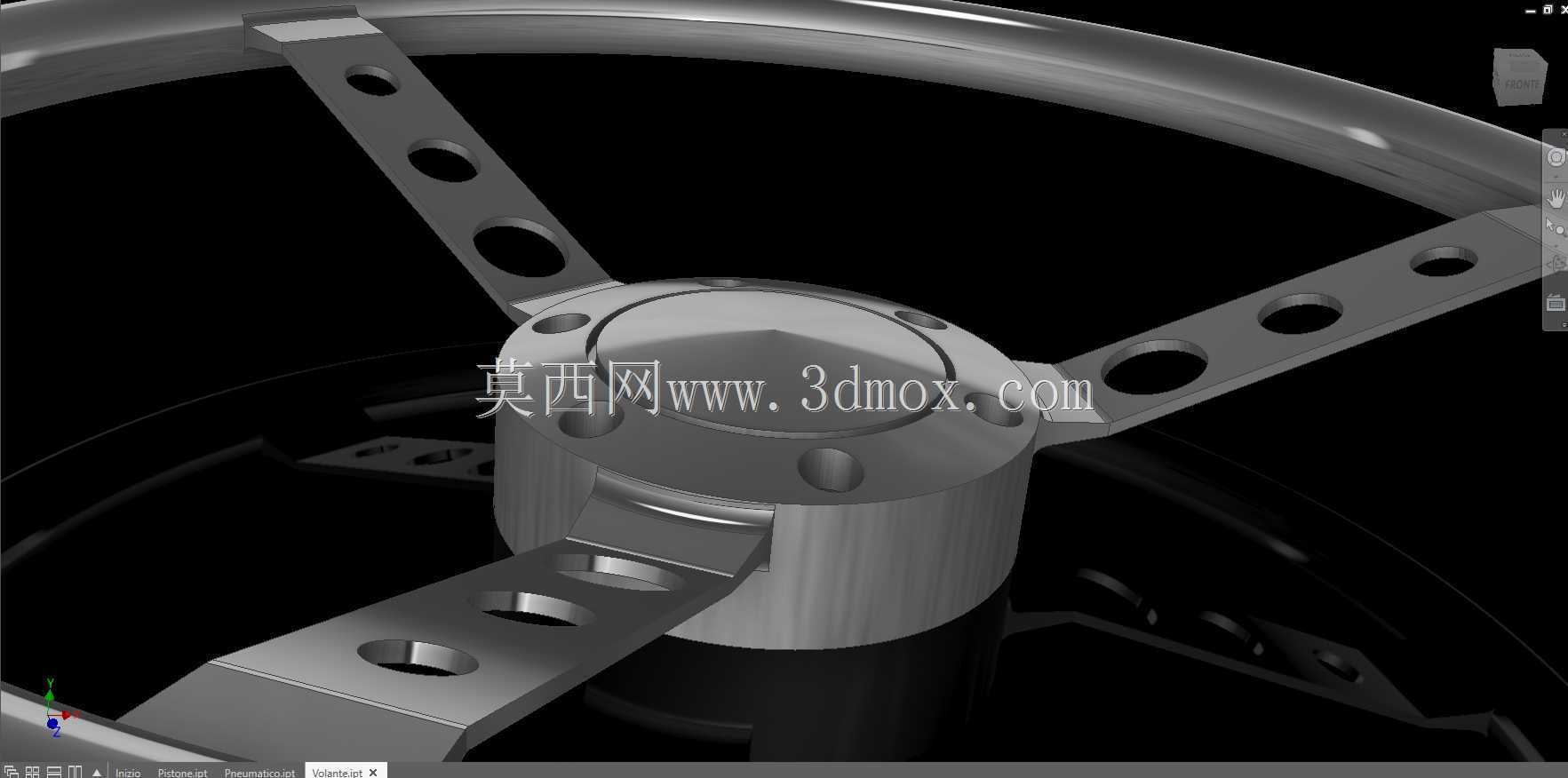

　　设计思路上，中心的安装基座采用阶梯式凸台结构，中心的圆形凸台是转向盘与转向柱花键轴的配合定位面，凸台周围均匀分布的六个安装孔位，对应转向盘固定螺母的安装位置，孔位的位置度公差控制在0.1mm以内，保证安装后转向盘的旋转中心与转向柱轴线完全重合，避免高速行驶时转向盘出现抖动问题。基座与辐条的连接位置做了圆弧过渡的加强筋结构，分散转向时辐条传递到基座的应力，避免长期使用后连接位置出现疲劳裂纹。

　　从安装边界尺寸来看，轮圈的外径尺寸适配多数乘用车的转向舱空间，安装后不会与转向柱周边的组合开关、仪表盘护板发生干涉，转向盘的轴向厚度控制在合理范围内，安装后驾驶员的握持距离不需要大幅度调整坐姿就能适配。中心安装基座的内孔尺寸匹配常规乘用车转向柱的花键轴规格，不需要额外加工转接法兰就能直接完成安装，辐条的长度经过反复校核，保证轮圈的最下沿位置不会与驾驶员的腿部空间发生干涉，踩踏板时腿部不会碰到转向盘下缘。

　　实际使用中，这种轻量化三辐结构的转向盘，转向反馈比原厂带气囊的厚重转向盘更直接，路面的轮胎受力变化能更清晰地传递到驾驶员手上，适合对操控灵敏度有要求的使用场景。结构上没有多余的电子元件集成，整体结构可靠性更高，长期在颠簸、高温的车内环境下使用，不会出现电子元件失效的问题，后期维护只需要检查固定螺母的紧固力矩即可，维护成本极低。建模过程中，所有的曲面过渡都做了曲率连续处理，没有尖锐的棱角，即使发生碰撞接触，也能降低对驾驶员的磕碰伤害，轮圈的截面直径经过人体工程学校核，成年男性手掌握持时的包裹度刚好，长时间握持驾驶不会出现手部酸痛的问题。
