节距9.528齿单链轮传动结构设计

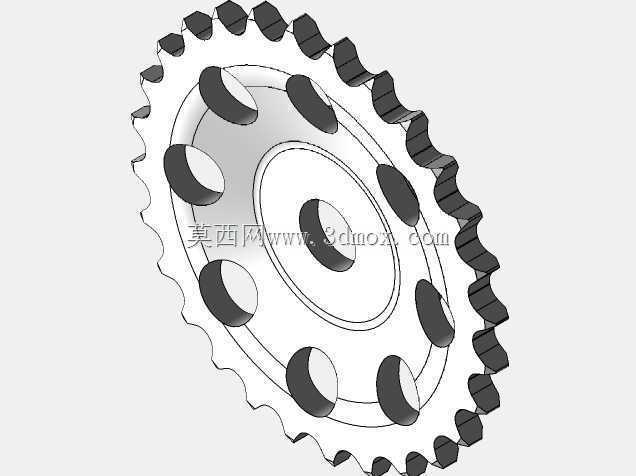

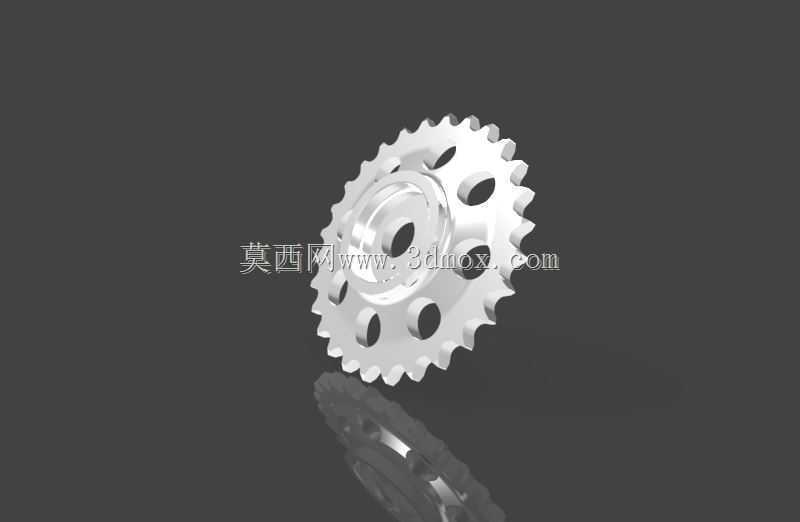

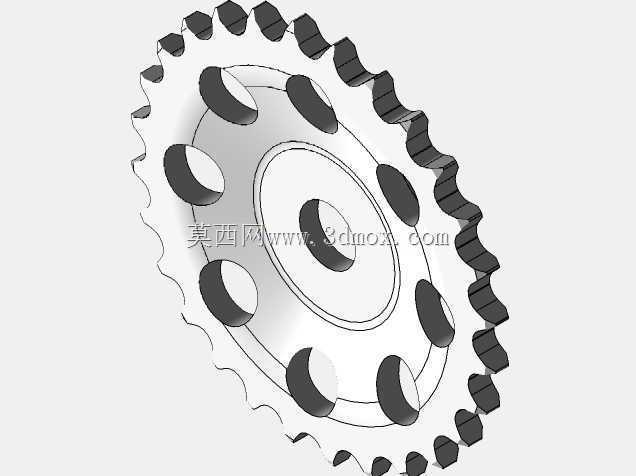

　　在轻工输送、小型动力传输场景中，链传动凭借不打滑、传动比准确、对恶劣工况适应性强的特点，始终占据着紧凑动力传递方案的核心位置，单链轮作为链传动系统的核心啮合部件，其齿形精度、安装基准尺寸直接决定了整套传动机构的运行寿命与噪音水平。这款单链轮的设计围绕06B规格链条匹配展开，对应链条节距9.5mm，齿数设置为28齿，分度圆直径控制在85mm，这个参数组合是小型输送线、桌面级自动化设备动力输出端的常用配置——既不会因齿数过少导致传动多边形效应加剧、运行冲击过大，也不会因齿数过多造成链轮径向尺寸超标，挤占设备内部的安装空间。从结构细节来看，链轮采用辐板式轻量化设计，轮辐上均匀分布的圆形减重孔并非随意开设，

　　孔位的分布半径与孔径大小经过受力校核，在保证轮齿根部抗弯强度、轮毂连接刚度的前提下，尽可能降低了链轮自身的转动惯量，对于启停频繁的传动工位来说，更低的转动惯量意味着驱动电机的启动扭矩冗余可以适当降低，也能减少启停瞬间的链条冲击载荷。轮毂部分的同轴度设计是整个零件的精度核心，中心安装孔与齿部分度圆的同轴度公差需要控制在0.02mm以内，端面与孔轴线的垂直度公差不超过0.03mm，否则装配后会出现链条周期性松紧变化，轻则加剧链节与齿面的磨损，重则出现跳齿、脱链的故障。齿形部分采用三圆弧一直线的标准齿廓设计，这种齿形的优势在于链节进入啮合时的接触应力分布更均匀，啮入啮出的过程更顺滑，不会出现齿尖卡滞链节的问题，

　　即使在链条存在一定磨损伸长的情况下，也能保持较为稳定的啮合状态。实际应用中，这类链轮常被用在小型包装设备的进瓶输送机构、电子组装线的工装板传送工位、小型农机的辅助动力传输单元中，安装时需要注意两轴的平行度校准，链轮端面的跳动量需要控制在允许范围内，同时要预留合适的链条张紧调节行程，因为链传动在运行初期会有一定的初期磨损伸长，合理的张紧量能避免链条下垂量过大引发的啮合故障。设计过程中还需要考虑齿面的硬度处理，对于运行线速度不超过3m/s的工况，齿面高频淬火硬度达到HRC40-45即可满足使用寿命要求，不需要采用整体淬火的工艺，既能控制加工成本，也能保证轮毂部分的韧性，避免装配时出现键槽处开裂的问题。

　　链轮的轴向定位通常采用轴肩加锁紧螺钉的方式，键槽采用普通平键连接，键槽的对称度公差需要与安装孔的精度匹配，保证扭矩传递的均匀性，避免键侧出现偏载压溃的情况。很多新手设计链轮时容易忽略齿顶圆的倒角处理，实际上齿顶两侧的15度倒角是必不可少的工艺结构，它能引导链节顺利滑入齿槽，尤其是在两轴存在少量安装偏差的时候，倒角结构能大幅降低卡链的概率。另外，这款链轮的分度圆尺寸85mm，对应的齿顶圆尺寸经过计算控制在合理范围内，安装时要注意与周边护罩、机架结构预留至少5mm的安全间隙，避免运行过程中出现剐蹭。在润滑条件较差的开式传动场景中，还可以在链轮齿面做发黑处理，提升基础防锈能力，延长存放与使用周期。从建模逻辑来看，这类参数化链轮的建模需要先建立齿廓的参数方程，通过阵列生成全部轮齿后，再对轮毂、辐板、减重孔进行特征构建，建模过程中要注意所有圆角特征的半径不能小于加工刀具的最小半径，避免出现工艺无法实现的尖角结构，减重孔与辐板连接处的圆角要足够大，减少应力集中，避免链轮在承受冲击载荷时从辐板处出现疲劳断裂。
