电源变压器配套电线管体结构设计

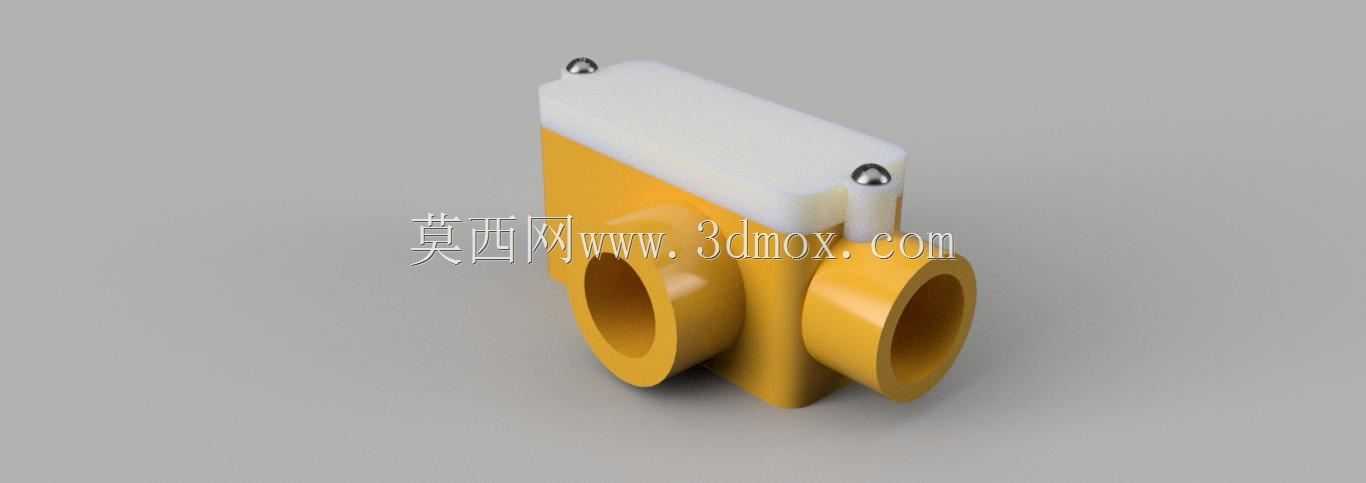

　　在电源变压器的整机布线系统中，这类电线管体是承担线缆防护、走线规整功能的核心结构件，日常应用场景覆盖小型工频电源变压器、嵌入式控制变压器的内部布线环节，主要作用是将变压器初级、次级绕组引出的多股漆包线与外接导线的连接部位进行物理隔离防护，避免导线绝缘层与变压器金属铁芯、安装支架的锐边发生摩擦破损，同时规整走线路径，减少不同电压等级导线之间的电磁干扰耦合。从结构设计逻辑来看，该管体采用双通接口布局，两个侧向的圆形通孔分别对应不同回路的导线穿入路径，主体基座部分预留了与变压器安装面贴合的平整定位面，顶部的白色绝缘压盖通过两个金属定位销与基座实现卡合固定，无需额外螺丝锁紧即可完成装配，适配自动化产线的快速组装需求。

　　设计过程中优先考虑了绝缘性能与安装便捷性的平衡，主体黄色部分采用改性尼龙材质注塑成型，表面做哑光处理避免光线反射影响装配对位，管壁厚度均匀控制在2.5mm，既保证足够的结构强度承受布线时的拉扯力，也不会因为壁厚过大占用变压器内部过多的安装空间。两个穿线孔的内径根据常规变压器引出线的线径范围设计，适配1.5平方到4平方的多股铜芯导线穿入，孔口位置做了R1.2的圆角倒边处理，避免穿线时尖锐棱边割破导线绝缘层，降低长期使用过程中的绝缘击穿风险。

　　安装边界方面，管体整体的安装定位面尺寸与常用EI型、CD型小型电源变压器的侧边安装位完全匹配，两个定位销的中心距符合行业通用的安装孔距标准，不需要对现有变压器的安装结构做额外修改即可直接替换原有走线防护件。顶部压盖与基座的配合间隙控制在0.1mm以内，既保证压盖可以顺畅扣合，也能避免灰尘、潮气从配合缝隙进入管体内部腐蚀导线接头，压盖表面的防滑纹理设计方便运维人员在后期检修时徒手拆卸，不需要借助额外工具即可完成导线的更换与重新布线。在实际设备运行过程中，该管体还能起到一定的阻燃隔离作用，当导线接头出现轻微打火时，尼龙材质的阻燃特性可以阻止火势蔓延到变压器绕组部位，提升整机的安全性能。

　　设计时还充分考虑了注塑生产的工艺性，主体结构没有出现倒扣、薄钢位等不利于脱模的结构，所有转角位置都做了均匀的圆角过渡，减少注塑过程中的应力集中问题，降低批量生产时的不良率。穿线孔的轴线与安装面保持平行，导线穿入后可以顺着管体方向自然引出，不会出现过度弯折导致的线芯断裂问题，管体内部的空腔容积预留了30%的余量，方便后期改造时增加额外的信号控制线穿入，不需要重新更换管体结构。与传统的橡胶护线圈结构相比，这种一体式管体结构的防护范围更大，不仅能保护导线穿出位置的绝缘层，还能对一段长度的导线进行全包裹防护，适合在振动较大的设备安装场景下使用，避免导线因为长期振动出现磨损松脱问题。在结构强度校核阶段，针对管体的侧向受力做了模拟验证，当穿线孔位置承受15N的侧向拉扯力时，管体不会出现开裂、变形问题，完全满足变压器在运输、安装、运行过程中的受力要求。定位销采用不锈钢材质，与基座的注塑嵌合牢固度经过反复验证，经过50次以上的拆装循环后，压盖依然可以保持足够的卡合力，不会出现松脱掉落的问题。
