往复式动力设备十字头连接组件结构

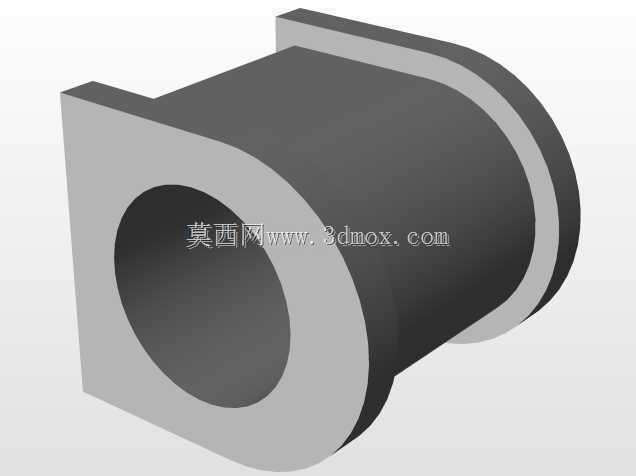

　　十字头作为往复式动力设备中连接活塞杆与连杆的核心过渡部件，其结构设计直接决定了动力传递的稳定性与运动副的磨损寿命，在压缩机、往复泵、小型内燃机等需要将旋转运动转化为直线往复运动的设备中应用广泛。这套组件的核心作用是消除连杆摆动带来的侧向力对活塞杆的影响，将连杆的平面摆动转化为活塞杆的纯轴向直线运动，避免活塞杆承受径向弯矩，同时为运动副提供稳定的润滑与支撑边界。从结构布局来看，组件采用分体式装配设计，主体十字头体为方块式结构，两侧设置同轴的十字头销安装孔，用于连接连杆小头端，销孔与十字头销采用间隙配合，保证连杆摆动时的转动自由度，销孔两端设置锁紧定位结构，防止十字头销在往复运动中出现轴向窜动，避免销端与滑道内壁发生刮蹭。

　　十字头朝向活塞杆的一端设置轴向连接孔，采用螺纹加定位台肩的组合连接方式，既保证活塞杆与十字头的同轴度，又能承受往复运动中的交变拉压载荷，连接部位设置锁紧防松结构，避免长期交变载荷下螺纹连接出现松脱。组件的上下滑动面为经过精度加工的平面，与设备机身的十字头滑道形成滑动摩擦副，滑动面的平面度、平行度公差直接影响运动过程中的接触应力分布，设计中滑动面宽度略大于十字头体主体宽度，增大接触面积以降低比压，减少滑动面的磨损速率，滑动面与十字头轴线的垂直度公差控制在合理范围内，避免运动过程中出现卡滞或偏磨。从安装边界来看，组件的整体外形尺寸需要与滑道内径、连杆小头宽度、活塞杆直径形成匹配，十字头体的最大外径小于滑道内径0.1-0.2mm，

　　预留热膨胀间隙与润滑油膜空间，十字头销的直径根据连杆小头的承载能力设计，保证销的剪切强度与弯曲强度满足额定工况下的载荷要求，销的长度小于十字头体两侧滑动面的间距，避免销突出滑动面刮伤滑道。设计过程中需要重点考虑运动过程中的受力平衡，十字头的重心尽量靠近活塞杆轴线，减少往复运动中的惯性力偶，滑动面的油槽布局采用沿运动方向的纵向油槽加环形均布油槽的组合，保证润滑油能够均匀分布在整个滑动接触面上，避免局部干摩擦。组件的装配顺序遵循从内到外的原则，先将连杆小头放入十字头体的销孔安装位，穿入十字头销后完成两端的锁紧固定，再将活塞杆与十字头端部的连接孔完成对接锁紧，最后整体装入机身滑道内，

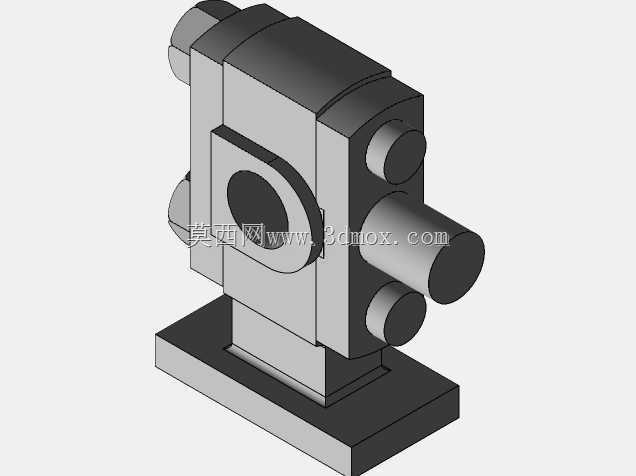

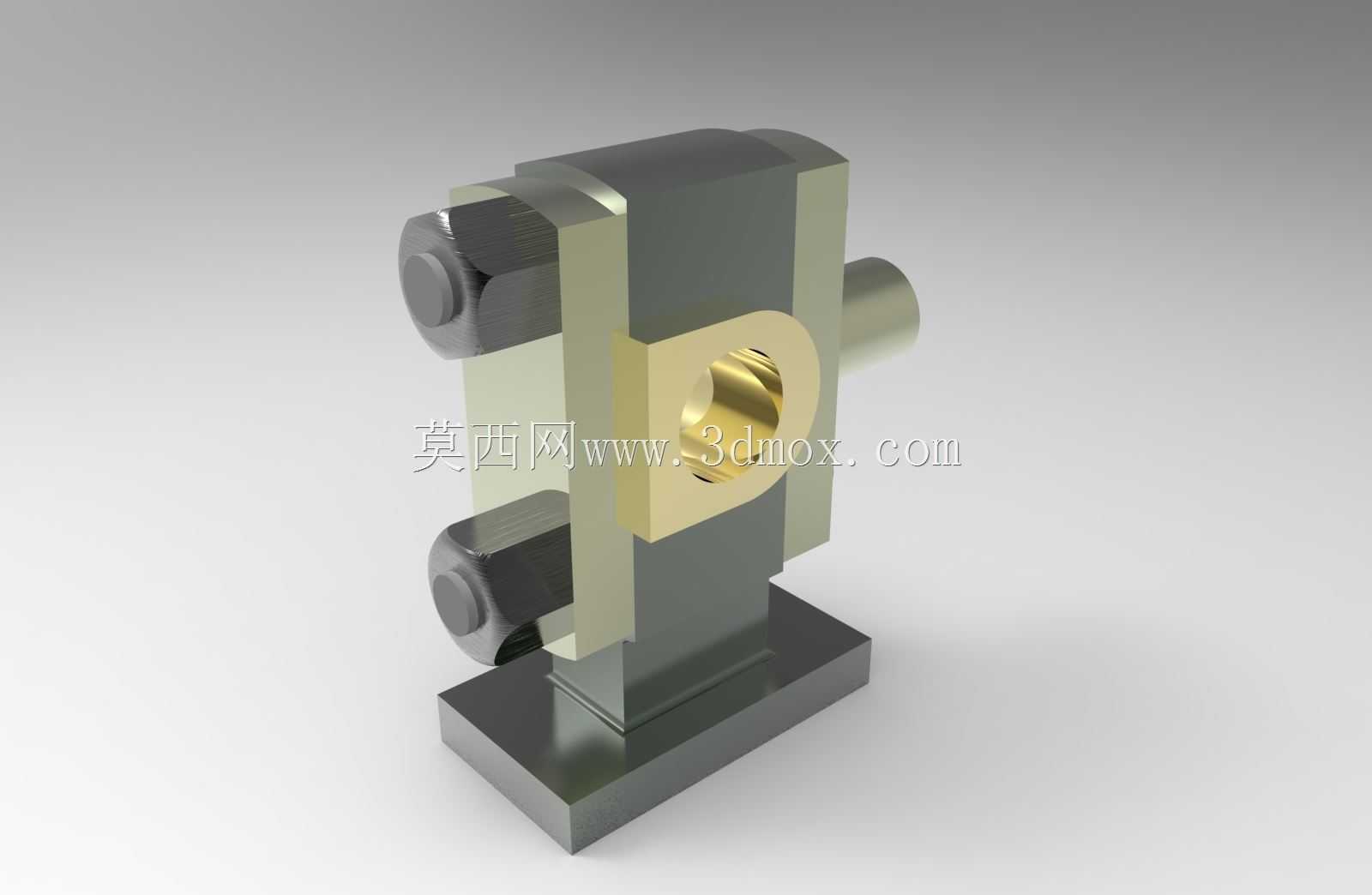

　　装配完成后需要手动盘车检测十字头在滑道全行程内的滑动顺畅度，确认无卡滞、无偏磨后再完成后续的机身封闭。在实际工况运行中，十字头组件需要承受交变的冲击载荷，尤其是在设备换向瞬间，载荷方向的快速变化会对连接部位产生冲击，因此各配合面的圆角过渡、应力集中位置的强化设计都需要重点考量，十字头体的材质通常选用铸钢或高强度球墨铸铁，滑动面可根据载荷等级镶嵌巴氏合金衬层，进一步提升摩擦副的耐磨性能与嵌藏性，避免杂质进入摩擦面造成拉伤。这套结构的三维建模过程中，需要严格保证各配合面的形位公差，尤其是销孔与滑动面的垂直度、活塞杆连接孔与滑动面的平行度，这些公差直接影响组件装配后的实际运行精度，建模时各零件的装配间隙需要根据实际工况的公差带进行预留，避免虚拟装配中出现干涉，同时要考虑实际加工过程中的工艺性，比如销孔的加工退刀槽、锁紧螺纹的加工余量、滑动面的磨削加工余量等细节，保证三维模型能够直接对接后续的加工工艺编制。
