M18非埋入式电感接近传感器三维结构

　　在自动化产线的工件到位检测、传动机构的位置限位、物料输送的计数触发这类场景里，电感式接近传感器是应用频次极高的检测元件，这款M18规格的非埋入式电感接近传感器，就是针对常规工业场景通用检测需求设计的结构方案。从实际选型适配的角度看，这类圆柱螺纹型传感器的安装兼容性极强，M18的螺纹外径可以适配市面上绝大多数标准传感器安装支架、设备预留安装孔位，不需要额外做定制化的安装结构改造，能大幅缩短设备组装时的传感元件适配周期。

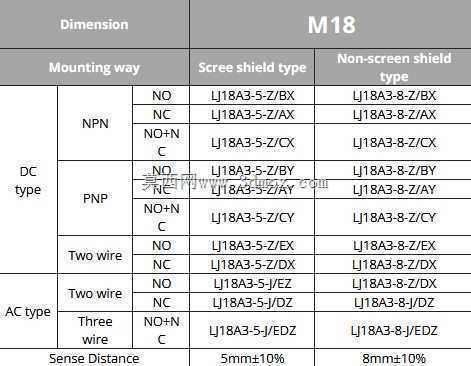

　　这款传感器采用非埋入式的感应头设计，也就是感应端橙色检测面突出于金属螺纹外壳，这种结构的优势在于检测距离相比同规格埋入式产品更大，标称8mm的有效检测距离，在检测普通碳钢类金属工件时，能留出足够的安装位置余量，不需要刻意把传感器端面贴到工件运动路径极近的位置，能避免工件运动过程中的位置偏差剐蹭到传感器端面，降低设备运行过程中传感元件被撞损的概率。从结构设计的细节来看，传感器整体分为感应头段、螺纹安装段、尾部出线段三个部分，感应头的橙色端面是检测线圈的封装层，采用耐磨损的工程材质封装，能抵御车间环境里的少量粉尘、切削液溅射，适配多数普通工业车间的使用环境。

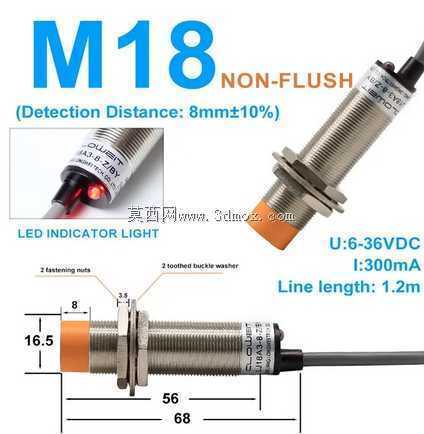

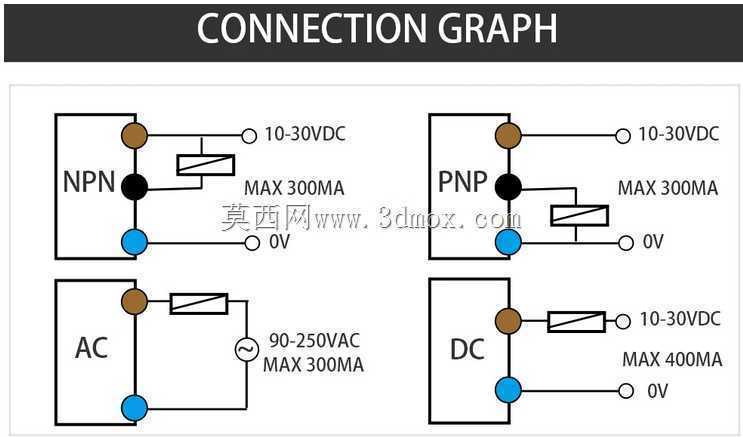

　　尺寸边界是做设备结构设计时必须重点核对的参数，这款传感器螺纹段的标准外径为18mm，配套的两个锁紧螺母可以在螺纹段任意位置锁止，方便调整传感器伸出安装面的长度，适配不同厚度的安装板结构；感应头段的直径为16.5mm，突出螺纹安装端面的长度为8mm，这个尺寸决定了安装时在感应端前方不能有金属遮挡结构，否则会造成传感器误触发。螺纹段的有效安装长度为56mm，足够覆盖从1mm到10mm厚度的常规设备安装板，配套的防松垫圈可以在设备有持续振动的工况下避免螺母松动移位，保证检测位置的长期稳定性。尾部出线采用1.2m长度的标准引线，引线根部做了应力释放结构，避免设备布线时反复弯折引线造成根部线芯断裂，引线内部包含电源与信号输出线芯，适配直流6-36V的宽电压供电范围，300mA的输出电流可以直接驱动小型中间继电器或者PLC的输入端口，不需要额外加信号放大模块。

　　从建模还原的角度看，这个三维结构完整复现了传感器的所有外部安装特征，包括螺纹段的牙型细节、锁紧螺母的对边尺寸、感应头的台阶结构、尾部引线的出线方向，在做设备整体装配设计时，可以直接把这个模型导入装配体，核对传感器和周边运动工件的安全间隙，提前规避安装后传感器和工件发生运动干涉的问题。比如在皮带输送机的物料到位检测工位设计时，把传感器模型安装在输送机侧方的支架上，可以模拟工件经过时和传感器端面的距离，确认检测距离在有效范围内，同时不会让工件碰到传感器；在自动化夹具的开合位置检测场景里，可以通过模型核对传感器安装在夹具座上的位置，保证夹具运动到指定位置时，金属感应块能进入传感器的检测范围，同时夹具开合过程中不会剐蹭到传感器本体。

　　这类电感式传感器的工作原理是通过前端线圈产生高频交变磁场，当金属物体接近磁场范围时，金属内部产生的涡流损耗会让线圈的振荡参数发生变化，进而触发输出信号，所以在结构设计时，传感器周边30mm范围内尽量不要布置大块的金属结构，避免干扰传感器的正常检测，这个三维模型在装配时也可以用来提前排查周边金属结构的距离是否符合安装要求，减少设备组装后调试时的传感信号异常问题。传感器外壳采用黄铜镀镍的金属材质，既有足够的结构强度，又能起到电磁屏蔽的作用，降低车间内其他电气设备的信号干扰，尾部的引线采用耐油PVC护套，能适配车间里少量润滑油、切削液附着的使用场景，延长引线的使用寿命。

　　在做三维布线设计时，这个模型的尾部出线位置可以作为布线路径的起点，合理规划引线沿着设备支架的走线方向，避免引线被运动部件拉扯、磨损，同时预留足够的引线弯曲半径，保证长期使用的可靠性。和同类型的其他规格传感器相比，M18规格的产品在检测距离、安装强度、成本之间做到了比较好的平衡，既不会像M12小规格传感器那样检测距离过近，对安装位置精度要求过高，也不会像M30大规格传感器那样占用过多安装空间，是通用自动化设备里选型优先级很高的一个规格。
