19寸20偏距多辐条改装轮毂三维设计

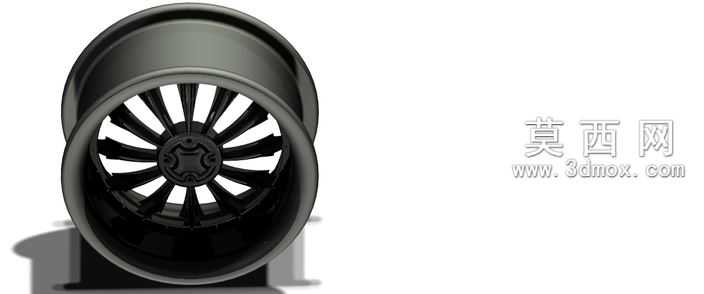

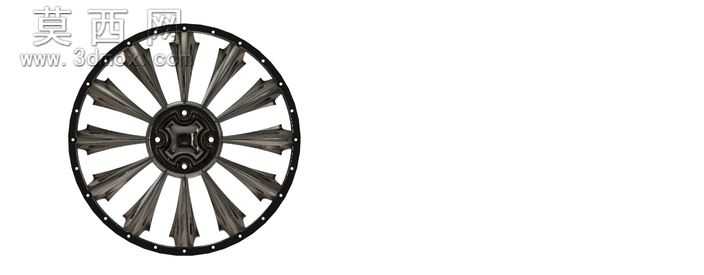

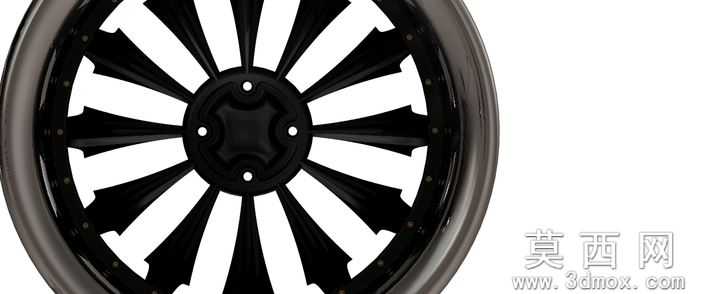

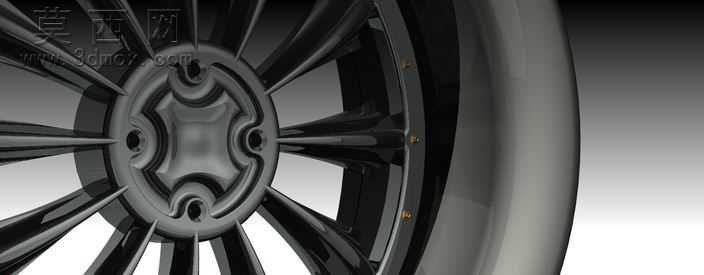

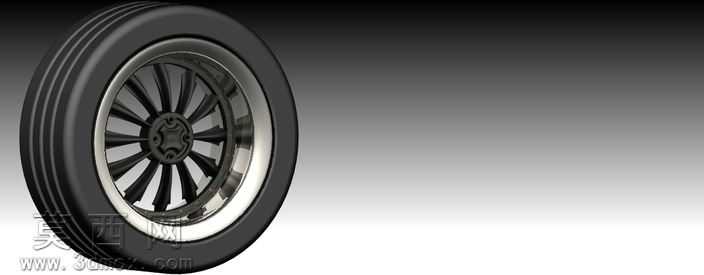

本作品为改装款汽车轮毂的三维建模成果，建模过程严格遵循19英寸轮径、9英寸轮宽、20毫米偏距的参数标准开展，首先通过草图绘制确定轮毂的整体轮廓基准，先勾勒出轮辋的环形截面轮廓，通过回转特征生成轮辋的基础筒体结构，精准把控轮辋的胎圈座角度、轮缘厚度等关键尺寸，确保符合常规乘用车轮胎的装配适配要求。轮辐部分采用对称式多辐放射造型设计，单根辐条的截面从中心安装盘位置向外逐渐收窄过渡，同时在辐条侧面做内凹的曲面处理，既通过曲面造型强化视觉上的运动感，也通过合理的壁厚分布在控制整体重量的同时保证结构强度，建模时先绘制单根辐条的引导线与截面轮廓，通过扫掠特征生成单根辐条实体，再依托轮毂中心的圆周阵列基准，按照均匀的角度间隔完成所有辐条的阵列排布，确保每根辐条的位置精度与造型一致性。中心安装盘区域设计有对应轮毂螺栓的安装孔位，孔位的分布圆直径、孔径尺寸均参照常规乘用车轮毂的安装标准设定，安装盘表面做内凹的造型处理，与辐条根部顺滑过渡，避免出现应力集中的尖锐棱角。材质与渲染环节，轮辋部分采用亮面抛光金属材质，模拟电镀或精抛铝合金的质感，调整材质的反射率与粗糙度参数，还原金属表面的高光反射效果；辐条部分采用哑光黑的金属烤漆材质，与亮面轮辋形成撞色视觉效果，增强轮毂的层次感；渲染时添加柔和的环境光与定向光源，突出曲面的光影过渡效果，清晰展现轮毂的造型细节与结构特征。建模过程中对所有装配结合位置做了圆角过渡处理，既符合实际机加工的工艺要求，也避免模型出现应力集中的结构缺陷，整体模型的尺寸精度控制在毫米级，可用于改装方案的效果展示、结构验证等场景。
