多辐条轻量化轮毂结构三维设计

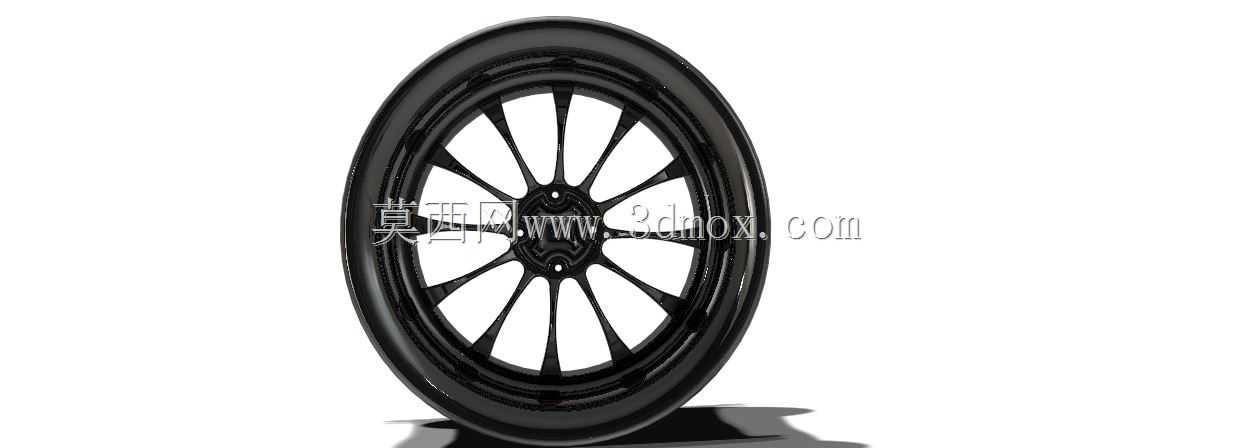

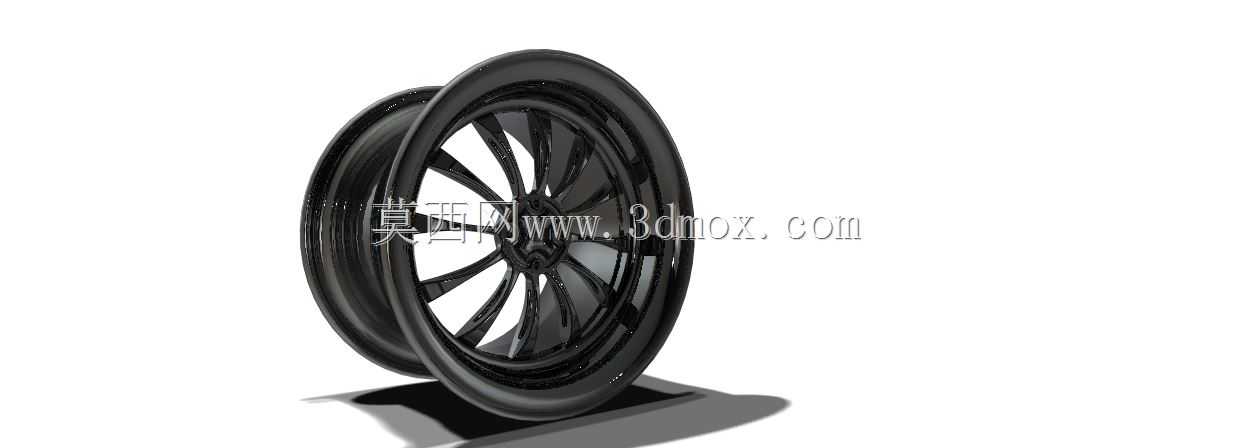

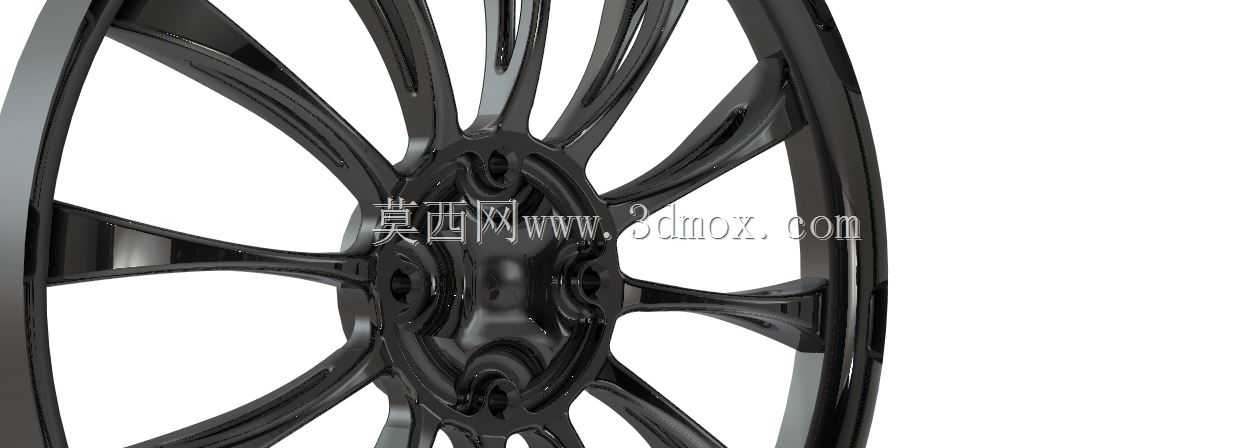

该轮毂结构主要面向民用两轮代步车辆与小型电动车辆的行走系统配套使用，日常应用场景覆盖城市通勤代步、休闲骑行、短途接驳等多种路面工况，作为行走系统的核心承载部件，需要同时兼顾径向载荷传递、周向扭矩输出、行驶过程中的冲击缓冲多重功能。从结构设计逻辑来看，这款轮毂采用十辐对称式布局，辐条从中心安装座向轮辋方向呈放射状均匀分布，每根辐条做了等强度变截面处理，靠近轮毂中心的位置截面厚度更大，向轮辋延伸的过程中逐步收窄，这种设计既可以保证中心安装区域的结构刚度，避免螺栓锁紧位置出现应力集中，也能在轮辋位置预留足够的形变余量，吸收路面传递的小幅颠簸冲击。轮辋部分采用深槽式结构设计，适配常规真空轮胎安装，轮缘位置做了圆弧过渡翻边，既可以避免轮胎安装时被锐边割伤，也能在轮胎充气后形成可靠的密封贴合面，防止行驶过程中出现轮胎脱圈的风险。中心安装座设置了同轴定位止口与对称分布的螺栓安装孔，止口尺寸与对应车型的轮毂轴安装位匹配，安装时可以通过止口快速实现同轴定位，避免装配后出现轮组跳动的问题，螺栓孔的位置度公差控制在合理范围内，保证安装后轮组的端面跳动与径向跳动满足行驶要求。从安装边界来看，这款轮毂的轮辋宽度适配常规宽度的代步车轮胎，中心安装孔的孔径、螺栓孔分布圆直径都匹配对应车型的转向节与轮轴安装尺寸，轮辐背面预留了足够的刹车部件安装空间，不管是搭配碟刹还是鼓刹结构，都不会出现运动干涉。设计过程中针对辐条的受力路径做了优化，去掉了非承载区域的多余材料，在保证整体结构强度满足额定载荷要求的前提下，尽可能降低轮组自身的转动惯量，提升车辆加速与减速过程的响应速度，同时对称式的辐条布局也能保证轮组的动平衡性能，减少高速行驶时的抖动问题。轮辋与辐条的连接位置做了大圆角过渡处理，避免应力集中导致的结构疲劳损坏，日常行驶过程中遇到路面凸起、坑洼带来的冲击载荷时，载荷可以顺着辐条均匀传递到整个轮组结构，不会在连接位置出现应力突变。
