全避震概念自行车车架结构设计

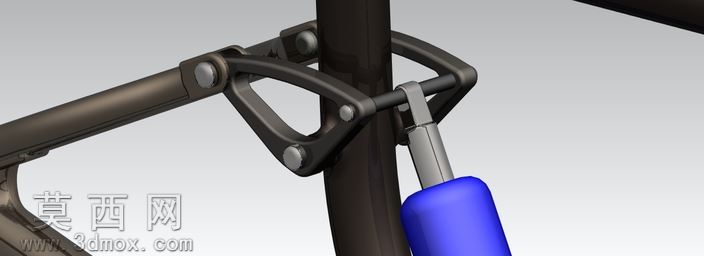

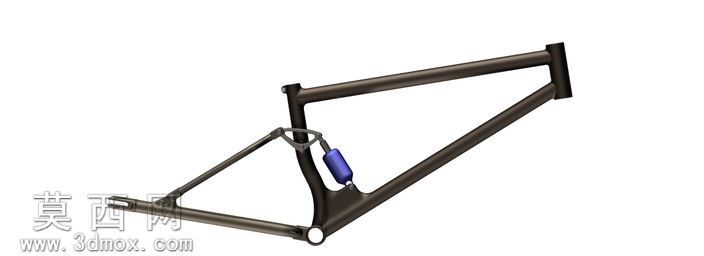

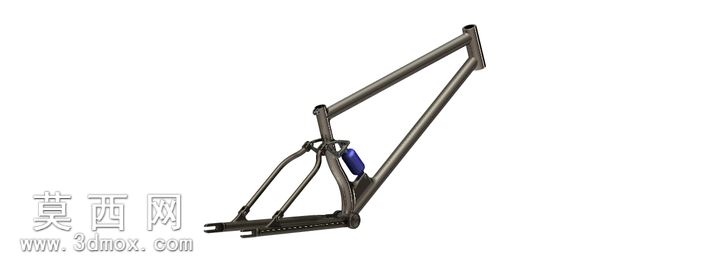

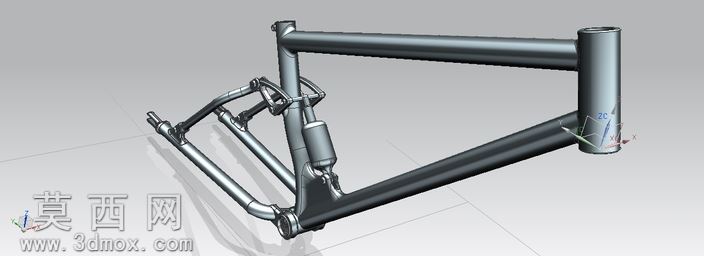

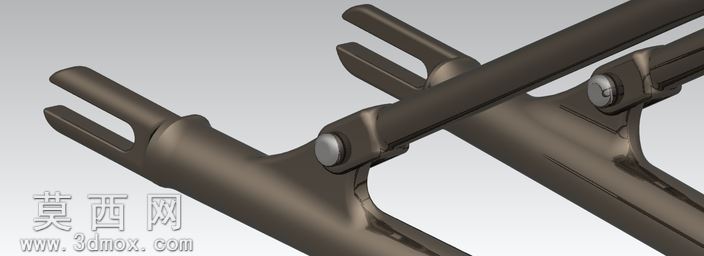

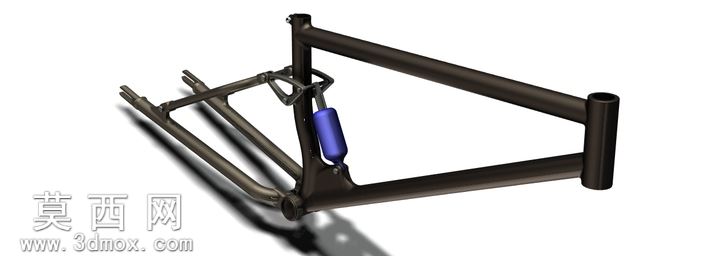

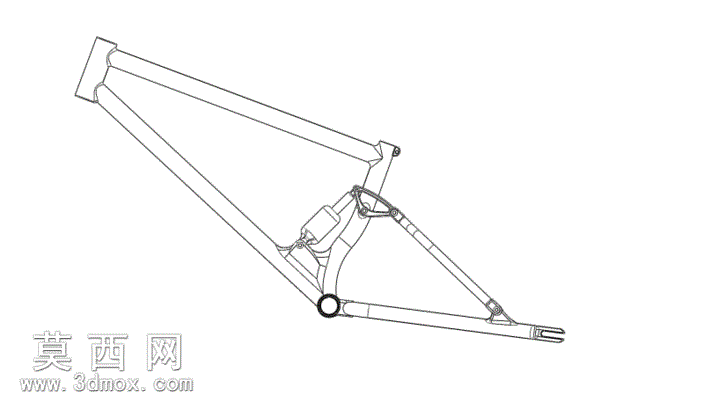

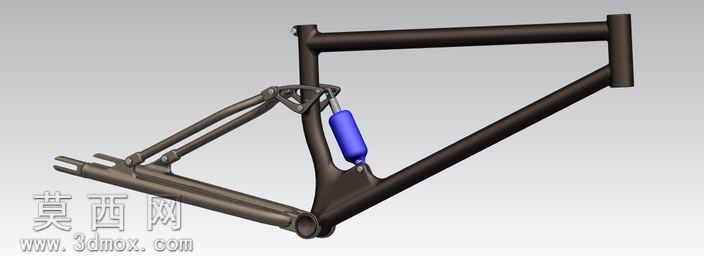

本作品为全避震概念自行车的车架三维设计模型，建模过程围绕概念自行车的功能定位展开，以1:1的真实骑行尺寸比例搭建整体框架，适配单速传动系统的安装需求。建模阶段优先完成主三角结构的轮廓搭建，精准控制头管角度、立管长度、后下叉长度等核心几何参数，预留11/8英寸标准头管的安装位，匹配常规碗组的装配尺寸，同时将后叉开档设定为10毫米，适配卧式轴皮的安装标准，精准控制72毫米的避震行程预留空间，让后避震器的压缩与回弹路径不会与车架主体产生干涉。材质表现上，车架主体采用哑光金属质感的材质渲染，还原铝合金管材的细腻磨砂质感，后避震器部分采用亮面蓝紫色的阻尼器材质搭配金属连接件，区分不同部件的材质属性，让整体结构的视觉层次更加清晰。结构设计上，采用单转点后避震结构，将转点位置设置在立管与下管的衔接区域，搭配连杆结构连接后三角与避震器，在避震压缩过程中可以实现踩踏效率与避震灵敏度的平衡，既可以应对浮土、碎石、自由式滑雪道这类复杂非铺装路面的颠簸冲击，也能减少踩踏过程中的动力泄力。设计思路上，该作品作为概念设计方案，暂未整合复杂的多轴承转轴结构，重点验证全避震车架的几何合理性与结构可行性，围绕单速通勤与轻度越野的使用场景，优化车架的管型走线，让管材衔接处的过渡更加流畅自然，既保证车架的结构强度，也兼顾了外观的简洁设计感，后三角结构采用一体化的管材弯折设计，减少多余的焊接点位，提升车架整体的视觉完整性，为后续的实体化原型制作提供了清晰的三维结构参考。
