可调节支撑连接构件三维设计模型

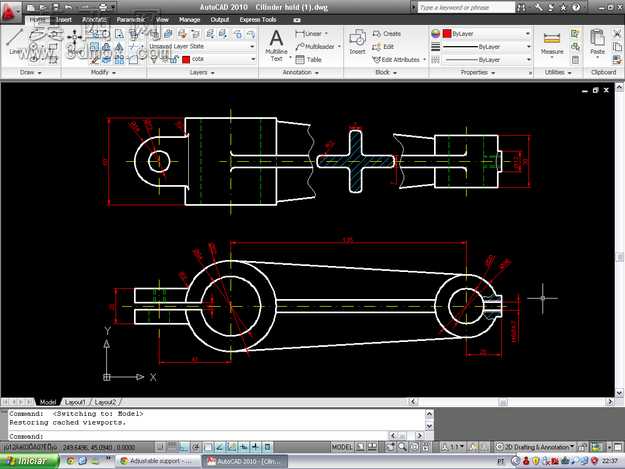

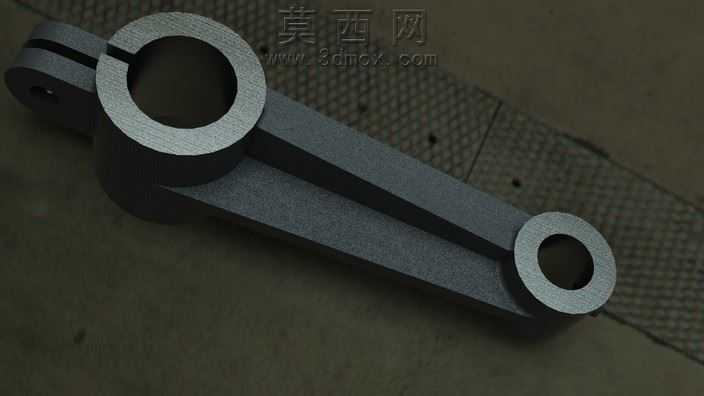

本模型为可调节支撑连接构件，采用三维参数化建模方式完成整体结构搭建，建模过程中优先保证各功能结构的尺寸精度与装配合理性，先通过草图绘制确定两端环形铰接座的中心距、内孔直径、壁厚等核心参数，再通过拉伸、切除等基础特征完成主体梁身的构建，主体梁身采用等强度变截面设计，在保证结构刚性的前提下尽可能降低整体重量，减少不必要的材料冗余。两端的环形支撑座分别设置了同轴的铰接内孔，其中一侧支撑座额外延伸出带开槽的双耳铰接结构，开槽处预留了锁紧间隙，可通过紧固件实现铰接位置的预紧调节，满足不同工况下的支撑角度微调需求；另一侧支撑座的内孔壁上设置了定位销孔，可与配套销轴配合实现周向限位，避免支撑件工作过程中出现相对转动。模型渲染阶段采用了金属材质表现方案，主体梁身赋予哑光黑色喷塑金属材质，还原工业构件的表面处理质感，两端环形支撑座的内孔与端面赋予银灰色金属切削材质，通过粗糙度参数调整区分加工面与非加工面的视觉差异，场景内添加了柔和的环境漫反射光与定向主光源，突出构件的轮廓转折与结构层次，阴影参数调整为软阴影模式，避免生硬阴影遮挡结构细节。设计过程中充分考虑了该支撑件的实际使用场景，整体结构兼顾了铰接转动的灵活性与支撑承载的稳定性，各连接部位的过渡圆角均做了应力释放处理，避免应力集中导致的结构失效，双耳铰接处的开槽宽度与锁紧行程经过参数化校验，可满足一定范围内的角度调节与锁紧需求，两端铰接孔的尺寸公差按照通用机械配合标准设定，可直接适配常规规格的铰接销轴，无需额外二次修改即可用于虚拟装配验证、工况模拟演示等场景，模型的特征树保留了完整的参数化建模步骤，可根据实际使用需求快速调整中心距、孔径、壁厚等核心参数，适配不同的安装空间与承载要求。
