方格工作面侧置接头电磁吸盘

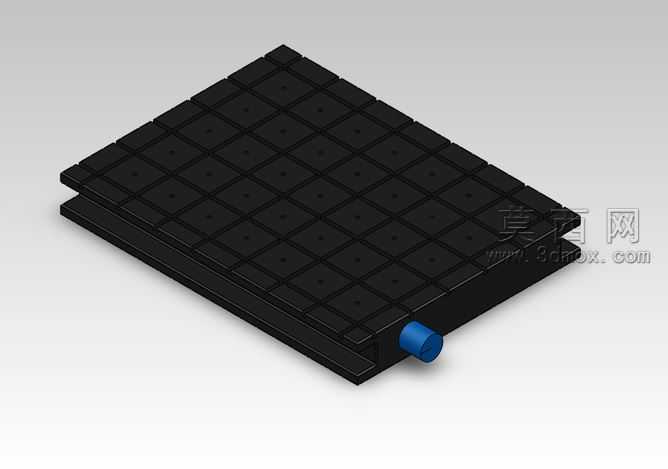

本作品为工业装夹用电磁吸盘三维模型，建模阶段采用参数化设计思路，先以基准平面定位吸盘整体长宽高比例，确定主体为双层叠合的矩形板状结构，上层工作面按照均匀阵列规则排布方格状磁极单元，每个方格单元尺寸一致、间距均等，保证工作面磁力分布均匀，避免装夹时工件因磁力不均产生位移或形变。建模过程中先绘制单个磁极方格的草图，通过线性阵列命令完成整个工作面的磁极排布，再对上层板边缘做倒角处理，去除尖锐棱角，还原实际产品的工艺细节。下层为吸盘的基座主体，与上层磁极板做贴合装配约束，保证两层结构的连接面完全重合，无错位缝隙。侧置的电源接头采用回转体建模方式，先绘制接头的截面轮廓，通过旋转命令生成接头主体，再对接头与基座的连接位置做圆角过渡，还原接头与主体的密封连接结构，接头端部做蓝色材质区分，清晰标识接线部位。材质渲染阶段，吸盘主体采用哑光黑色工程材质，模拟实际产品的喷塑或氧化黑表面处理效果，表面设置细微的颗粒质感，避免塑料感过重，还原金属基体表面处理后的哑光质感；侧置接头采用亮蓝色硬质塑料材质，设置轻微的反光效果，与黑色主体形成明确的视觉区分，便于快速识别接线位置。结构设计上充分考虑电磁吸盘的实际使用需求，整体为扁平矩形结构，可平稳放置在机床工作台面，方格状磁极单元可适配不同尺寸的导磁工件装夹，无论是小型块状零件还是较大尺寸的板类零件，都能获得足够的吸附力；侧置接头的设计避免了接头突出于工作面或底面，不会干扰工件放置与工作台安装，适配磨床、铣床等多种机加工设备的装夹场景。建模过程中对所有结构的尺寸比例做了严谨校验，磁极单元的阵列间距、主体厚度、接头伸出长度都参考实际工业电磁吸盘的通用参数设定，保证模型结构符合真实产品的设计逻辑，无结构干涉或比例失调问题，可用于工装方案展示、机加工装夹场景模拟、相关设备的装配演示等用途。
