单缸内燃机曲柄连杆配气总成结构

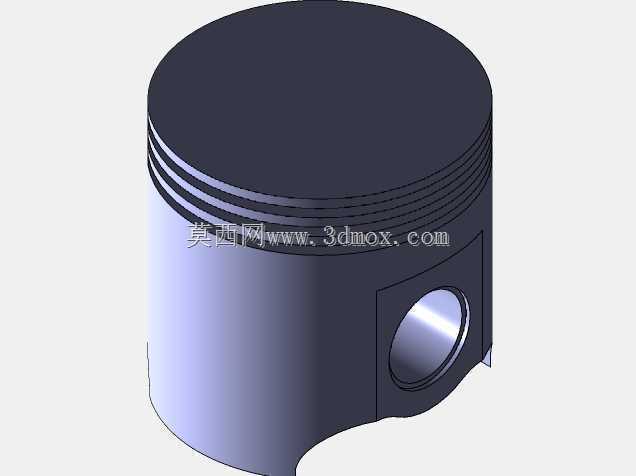

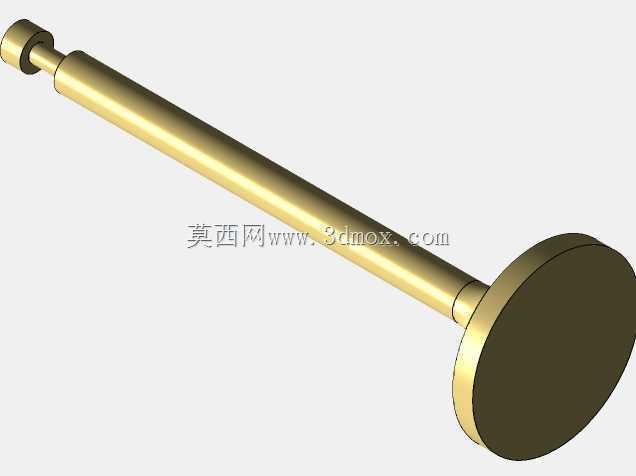

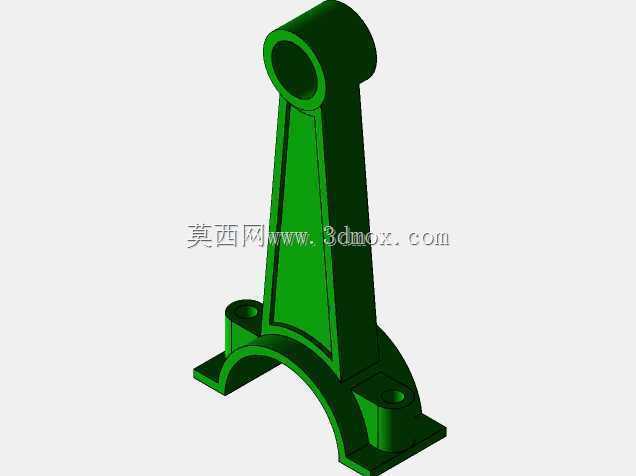

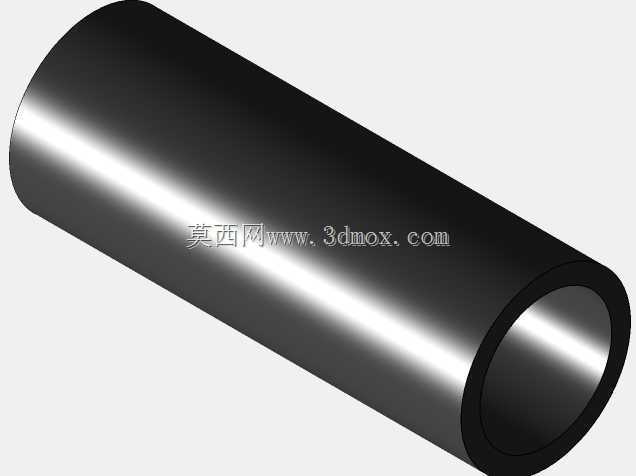

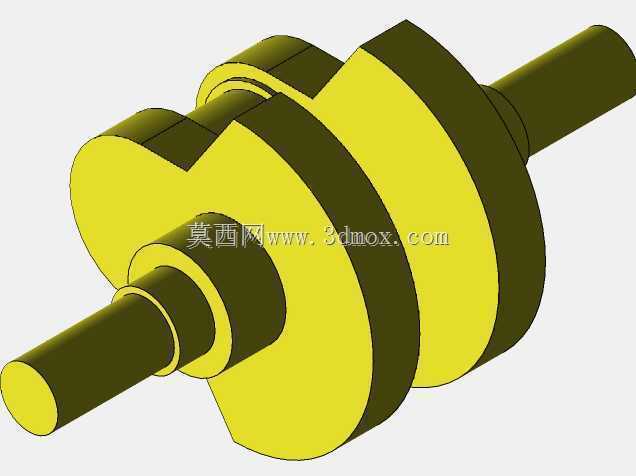

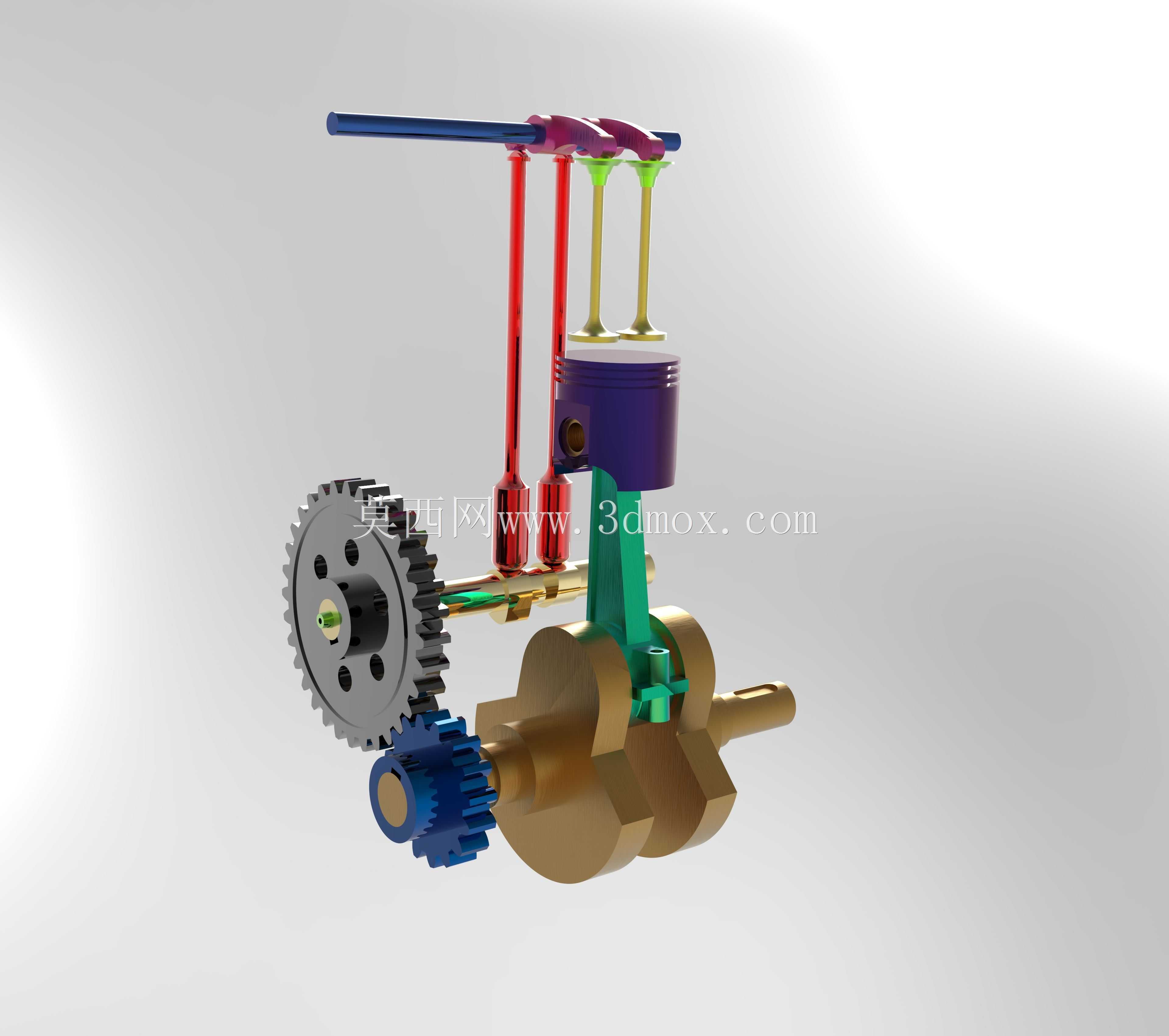

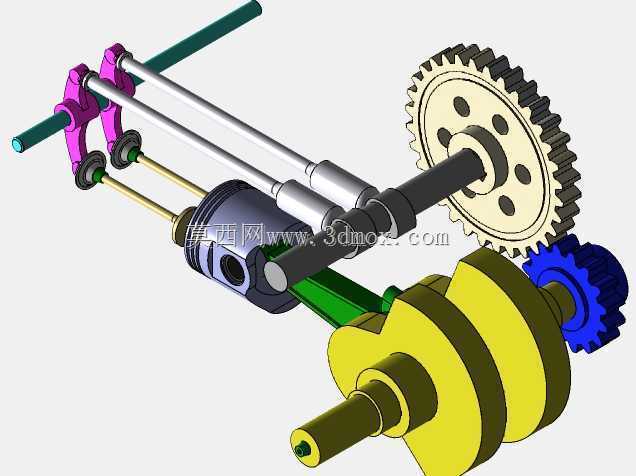

　　这套单缸动力总成结构，覆盖了小型内燃机从动力输出到进排气控制的完整核心传动链路，在通用小型动力设备领域应用极广，从便携式发电机组、小型农耕机具到园林修剪机械、轻型摩托动力单元，都能见到同结构原理的实际落地产品。整套结构的核心逻辑围绕四冲程内燃机的工作循环搭建，活塞在气缸内做往复直线运动时，通过活塞销将作用力传递给连杆，连杆带动曲轴完成旋转运动输出，这部分曲柄连杆机构的设计直接决定了动力转换的效率与运行稳定性，建模过程中特意还原了曲轴的平衡块结构，用来抵消活塞往复运动与连杆摆动产生的一阶、二阶惯性力，避免整机运行时出现过度振动。配气机构部分采用顶置气门布局，两根进气门、一根排气门通过气门弹簧保持常闭状态，

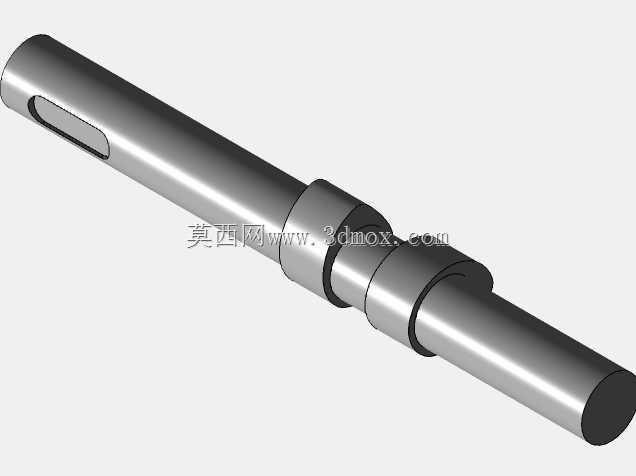

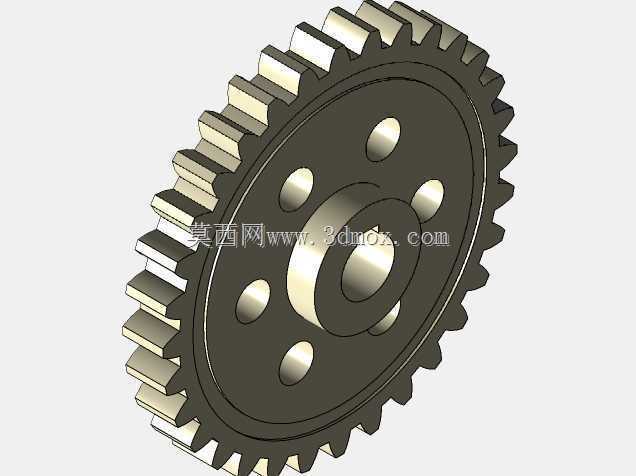

　　曲轴前端的正时齿轮组通过设定精准的传动比，带动凸轮轴转动，在对应冲程节点顶动气门推杆，克服弹簧弹力完成进排气门的开启与闭合，齿轮组的啮合间隙在建模时预留了实际装配所需的公差带，避免常温下金属件热胀冷缩出现卡滞，同时保证配气相位的精度不会因齿轮磨损快速偏移。从安装边界来看，曲轴的输出端轴径按照通用小型动力的连接标准设计，可直接匹配飞轮、离合器或者皮带轮的安装接口，气缸部分的外壁预留了散热鳍片的安装位，适配风冷散热的使用场景，不需要额外搭建复杂的水冷循环管路，适合在结构紧凑、维护条件有限的户外设备上使用。整套结构的运动配合关系完全按照实际工程逻辑搭建，活塞与气缸壁之间保留了合理的配合间隙，连杆大小端的轴瓦位置、

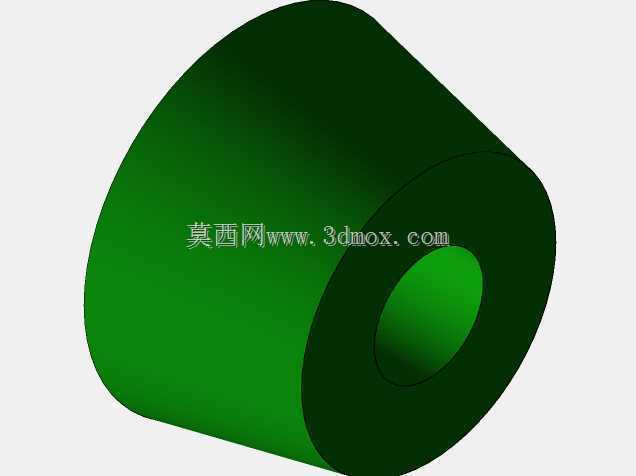

　　气门与气门导管的滑动配合面、齿轮啮合的齿侧间隙都做了对应还原，能够直观演示四个工作冲程中各部件的运动时序：进气冲程时进气门开启，活塞下行吸入混合气；压缩冲程时进排气门全部关闭，活塞上行压缩缸内气体；做功冲程时火花塞点火（模型中省略了点火元件结构），燃气推动活塞下行带动曲轴旋转输出动力；排气冲程时排气门开启，活塞上行将燃烧后的废气排出缸体。在实际选型参考中，这类单缸结构的优势在于结构简单、维护成本低、单位重量功率输出高，缺点是运转平顺性不如多缸机型，因此多用于对动力体积要求严苛、对振动容忍度较高的小型设备场景。建模时对各部件的连接定位做了精准约束，曲轴的轴向定位通过轴肩与轴承位实现，避免运转过程中出现轴向窜动导致配气相位错位，

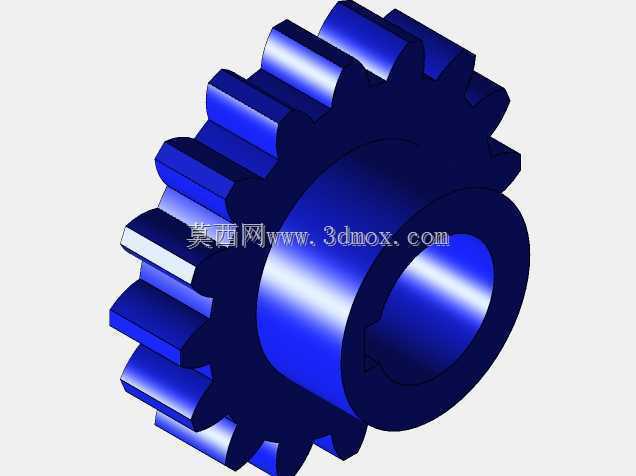

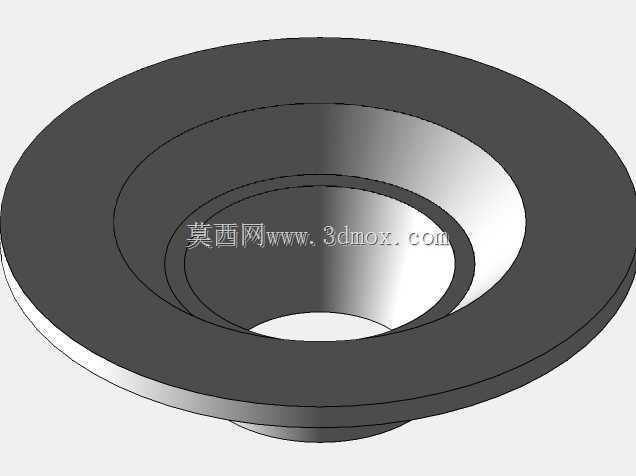

　　气门弹簧的预紧力参数按照常规小型内燃机的设计值匹配，保证气门关闭时的密封性，同时不会因为弹簧刚度过大增加额外的动力损耗。齿轮传动部分采用直齿圆柱齿轮设计，加工难度低、传动效率高，适合这类转速不算极高、传动载荷平稳的动力场景，齿轮的模数、齿宽参数都参照同排量单缸发动机的通用设计值设定，能够直接作为小型动力设备开发的结构参考，也可用于机械原理教学中内燃机工作过程的演示载体，帮助从业者直观理解曲柄连杆机构的运动转换逻辑、配气相位的匹配原理以及齿轮正时传动的设计要点。
