高速赛车内燃机活塞连杆组件结构设计

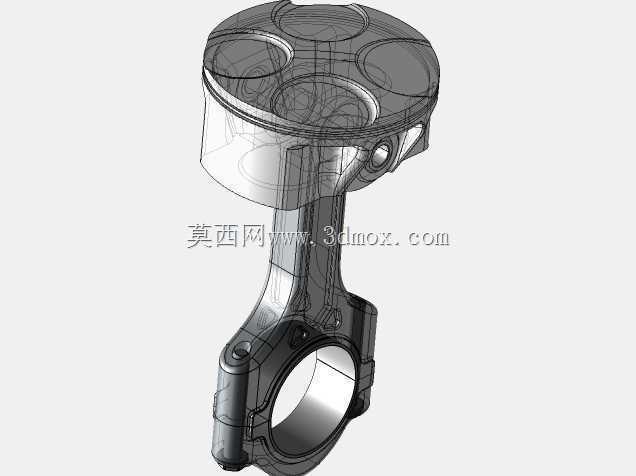

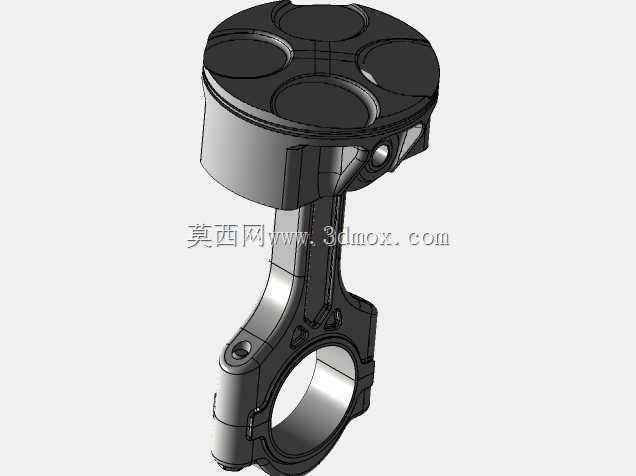

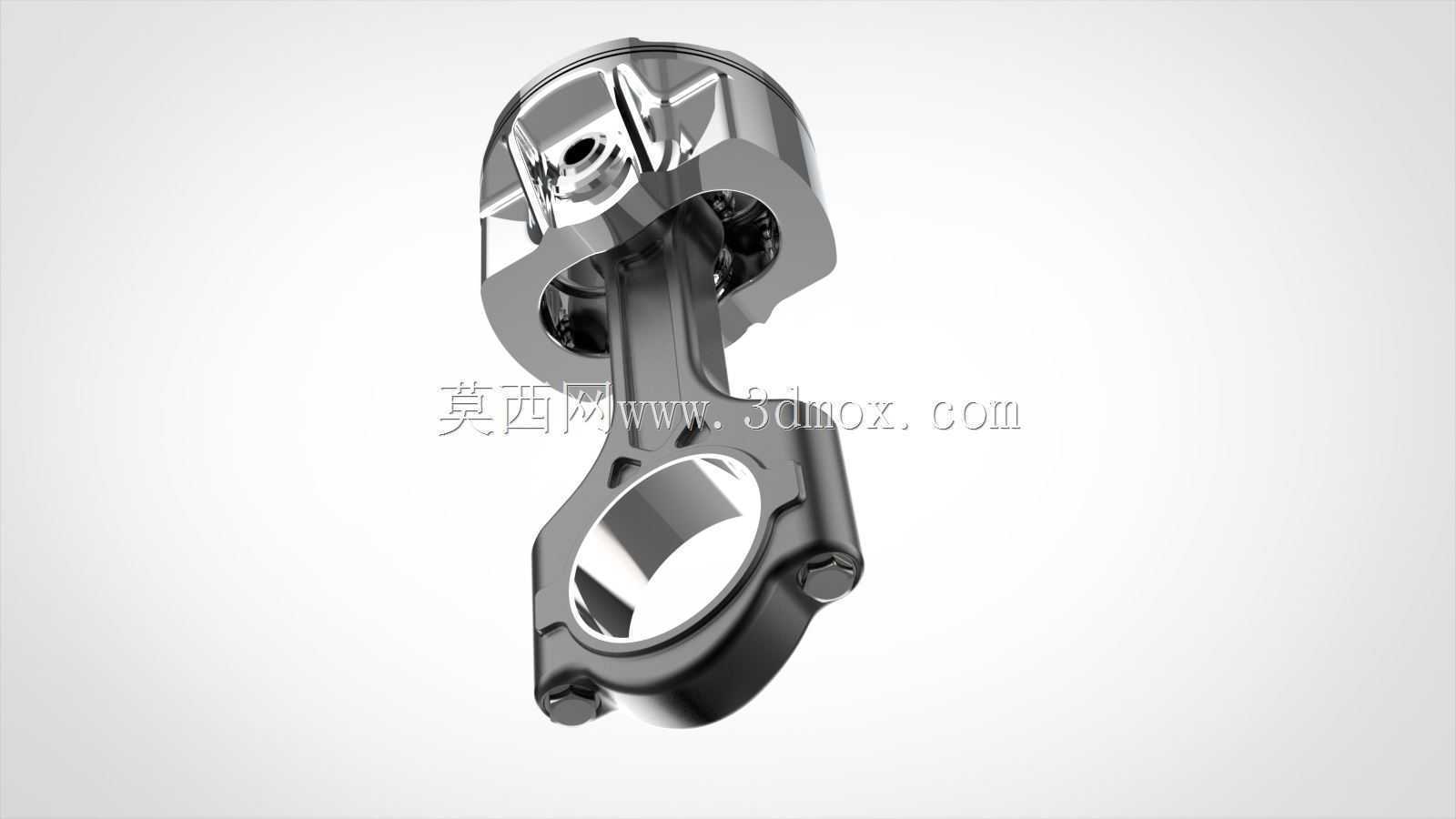

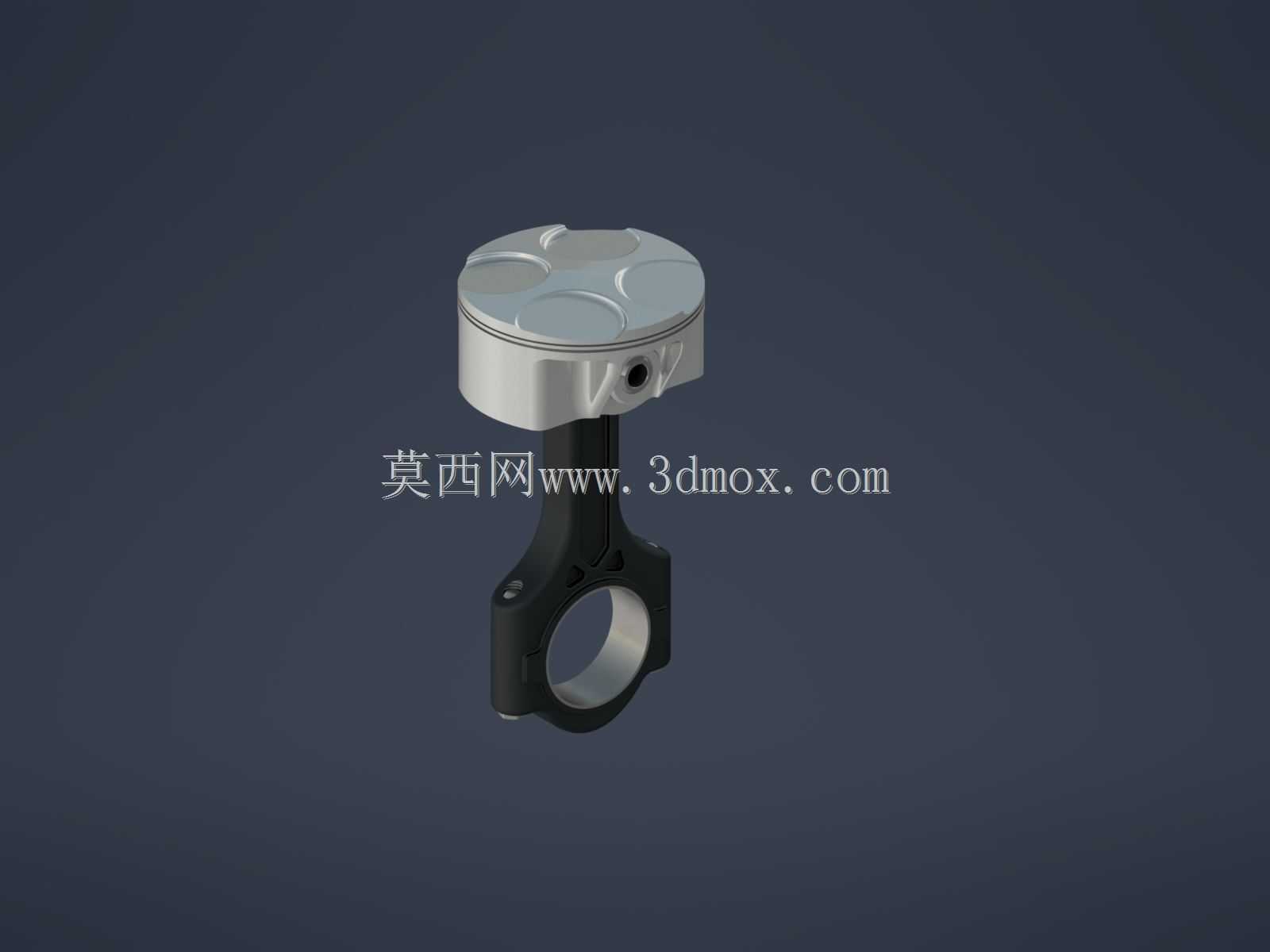

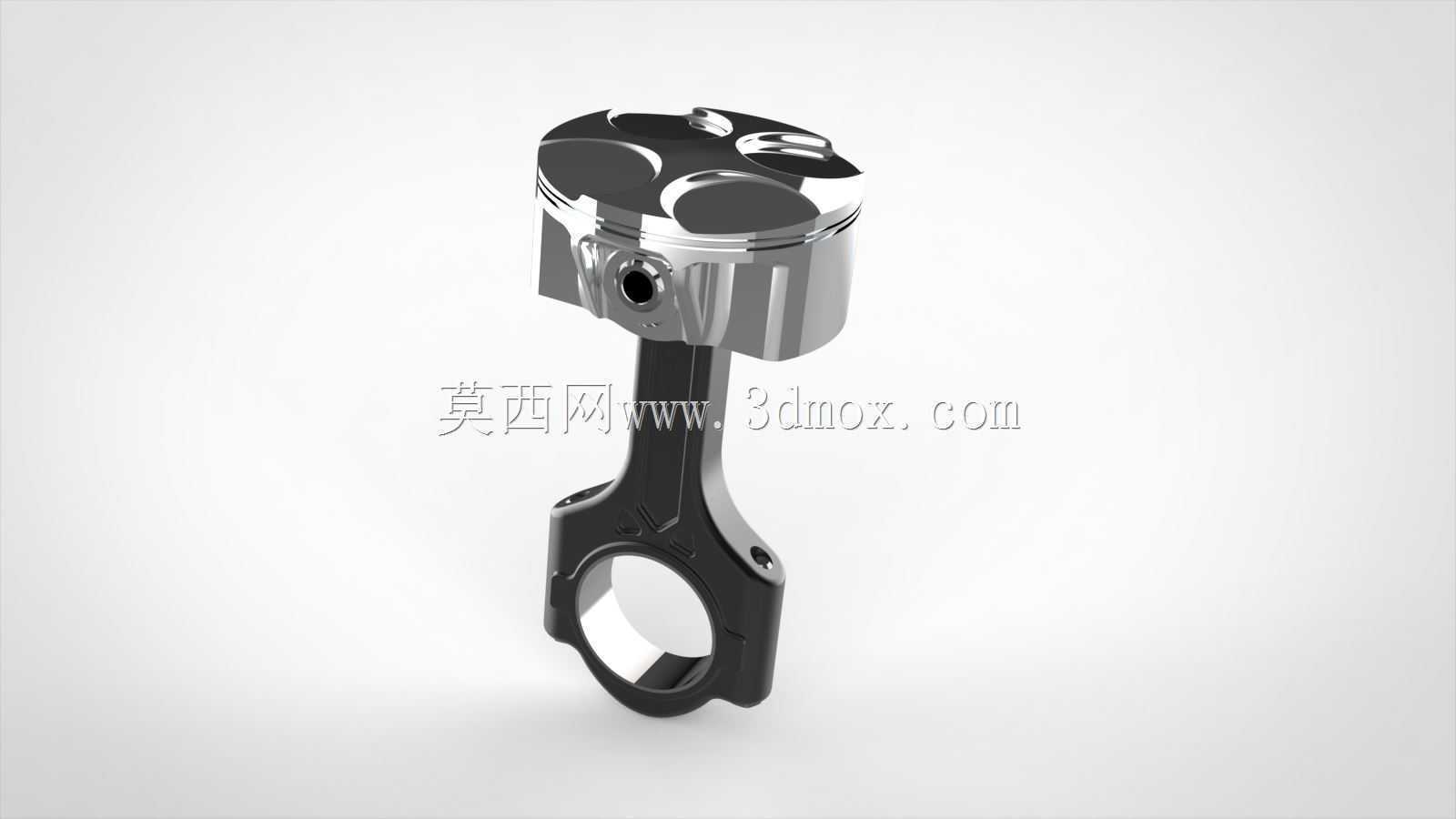

　　这套活塞连杆组件是面向高速赛车内燃机开发的核心运动部件，在动力输出链路里承担着将燃烧室内燃气爆发压力转化为曲轴旋转扭矩的关键作用，直接决定了高转速工况下动力传递的可靠性与运转平顺性。从实际装车场景来看，这类组件主要适配大马力高转速赛车发动机，日常工作区间往往覆盖每分钟数千转甚至上万转的极端工况，要承受交变的燃气冲击力、往复惯性力与侧向侧推力，对结构强度、重量控制、配合精度都有远高于民用乘用车动力部件的要求。

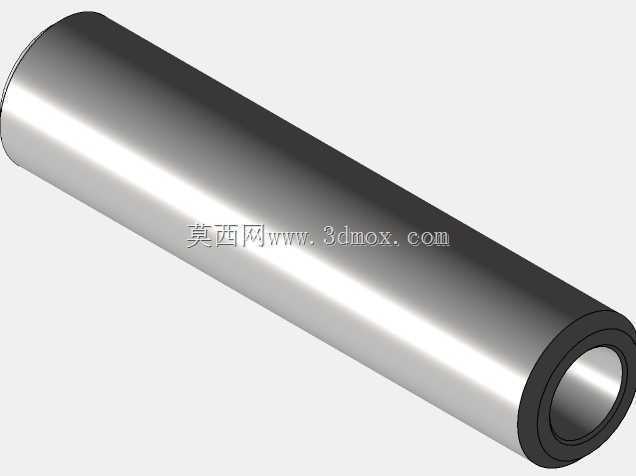

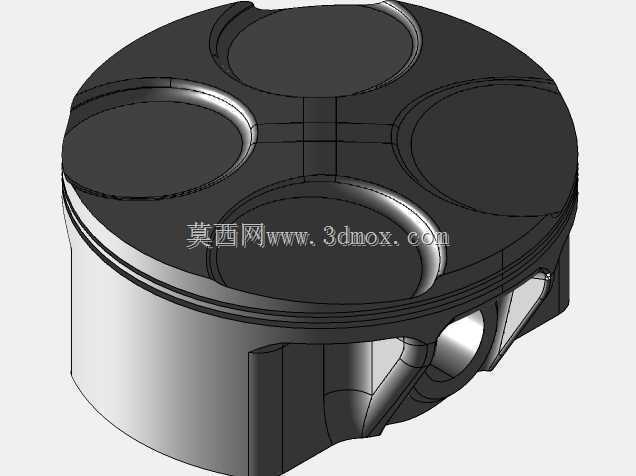

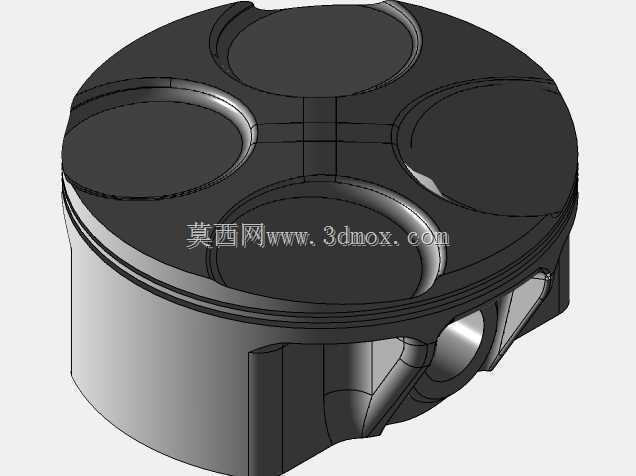

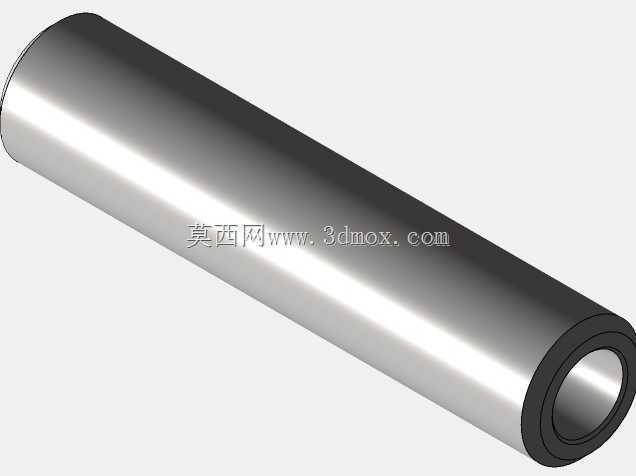

　　设计过程中首先围绕高转速工况的受力特性做结构优化，活塞顶部采用了适配高压缩比赛车动力的凹坑轮廓，预留了足够的气门避让空间，避免高转速下气门运动与活塞顶面发生运动干涉，顶面的加强筋结构在不额外增加壁厚的前提下提升了高温高压下的结构刚度，减少爆震工况下的顶面形变概率。活塞环槽的位置与宽度经过反复校核，既保证气环、油环的密封与刮油效果，又尽量缩短活塞高度，降低往复运动的整体质量，以此减小高转速下的惯性载荷，降低曲轴与连杆轴瓦的负荷。活塞销座部分采用了渐变过渡的加强结构，避免应力集中导致的销座开裂，销孔与活塞销的配合间隙经过匹配，兼顾冷启动工况下的润滑间隙与高负荷热态下的配合紧度，防止出现销子异响或者抱销故障。

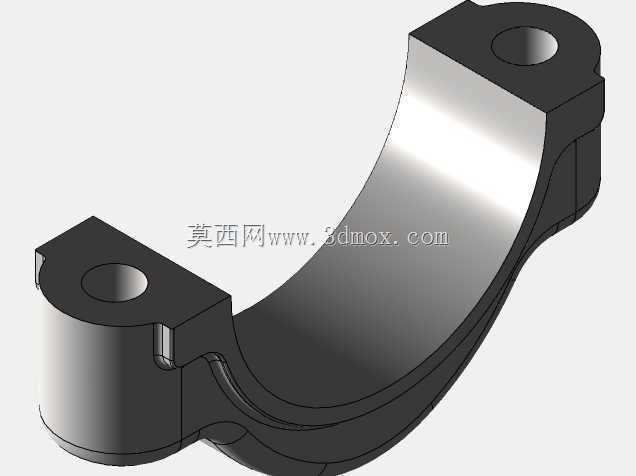

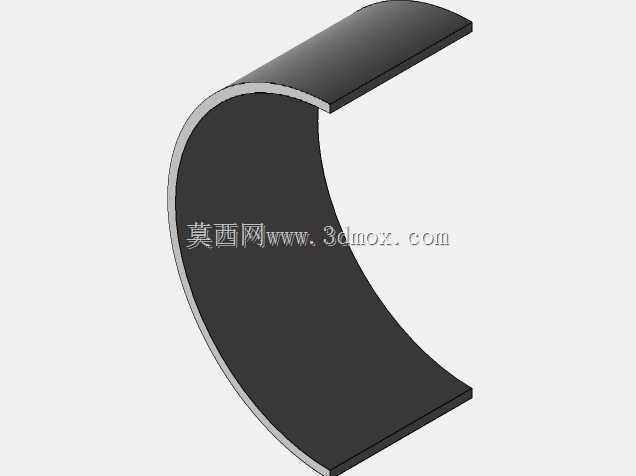

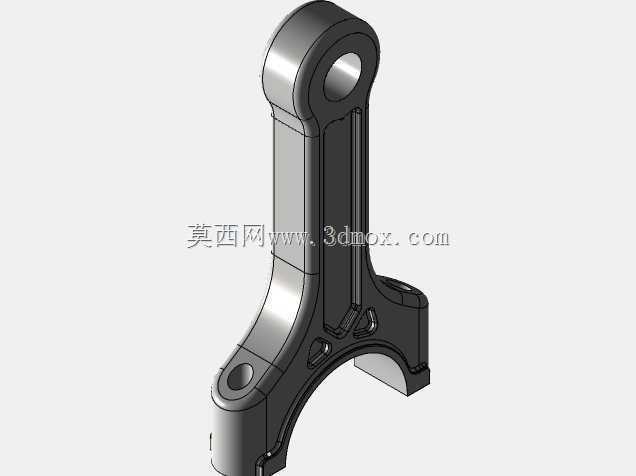

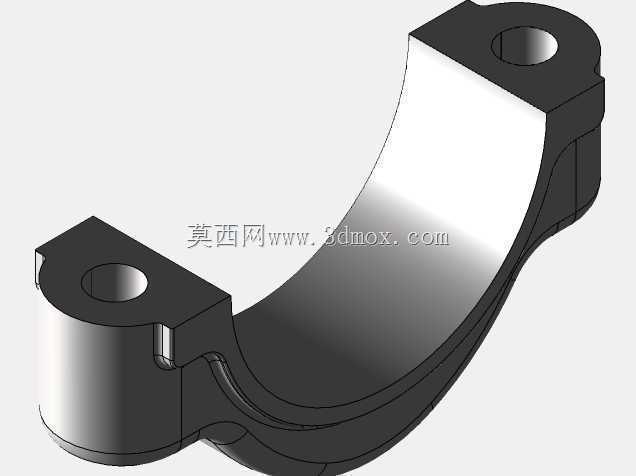

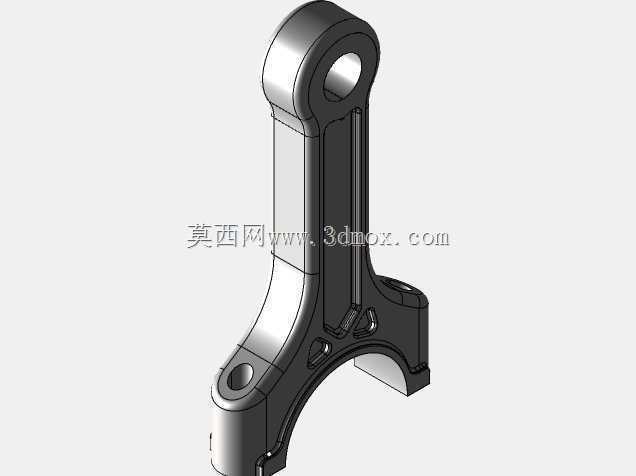

　　连杆部分采用了工字形截面的杆身设计，这种截面形式可以在同等重量下获得更高的抗弯与抗扭刚度，适配高转速下连杆承受的复杂交变载荷，杆身到大端、小端的过渡区域全部采用大圆角平滑过渡，从根源上减少应力集中点，避免长期交变载荷下出现疲劳断裂。连杆小端的衬套过盈量经过严格计算，保证活塞销在衬套内转动时的润滑条件，同时避免衬套在高负荷下出现松转；连杆大端采用斜切口形式，方便在发动机装配时从气缸侧装入连杆组件，大端的结合面定位结构可以保证连杆盖与杆身的装配精度，避免螺栓预紧后出现错位，影响轴瓦的配合间隙。大端轴瓦座的圆度、圆柱度公差控制在极小范围内，保证轴瓦安装后与曲轴连杆轴颈的配合间隙均匀，形成稳定的润滑油膜，防止高转速下出现烧瓦故障。

　　从安装边界来看，活塞的外径尺寸与对应气缸的缸径匹配，装配时活塞与缸壁之间预留了适配热膨胀的间隙，活塞裙部的型线经过优化，在热态下可以形成均匀的贴合面，既减少敲缸异响，又降低裙部与缸壁的摩擦损失。连杆的中心距尺寸严格匹配对应发动机的曲柄半径与活塞压缩高度，保证活塞在上止点、下止点位置时的余隙高度符合设计要求，不会出现活塞碰撞气门或者碰撞燃烧室顶面的问题。连杆大端的宽度尺寸与曲轴连杆轴颈的长度匹配，装配后不会与曲轴曲柄或者缸体结构发生运动干涉，连杆螺栓的预紧力按照高负荷工况的要求设定，保证大端结合面在交变载荷下不会出现分离，同时避免预紧力过大导致的螺栓屈服或者连杆大端形变。

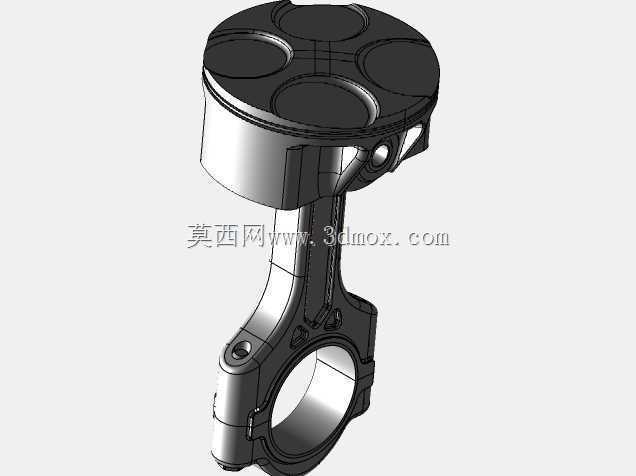

　　在实际功能实现上，这套组件运转时，活塞在气缸内做往复直线运动，通过活塞销将力传递给连杆，连杆再将往复运动转化为曲轴的旋转运动，整个过程中活塞环负责密封燃烧室的高压燃气，防止燃气下窜到曲轴箱，同时将活塞顶部的热量传递给缸壁带走；连杆除了传递动力之外，还要在活塞换向时承受侧向力的作用，保证活塞运动轨迹的稳定。设计时还充分考虑了动平衡匹配，活塞与连杆的重量分组公差控制在极小范围内，同一台发动机装配的活塞连杆组件重量差控制在工程允许的范围内，减少高转速下的发动机振动，提升动力输出的平顺性，降低曲轴、轴承等周边部件的负荷，延长整个动力单元的使用寿命。
