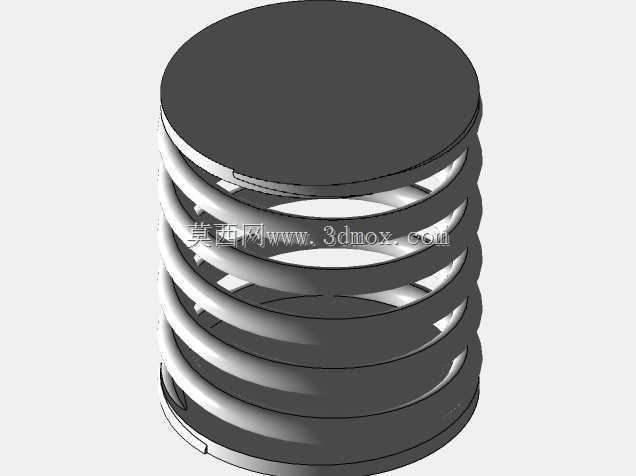

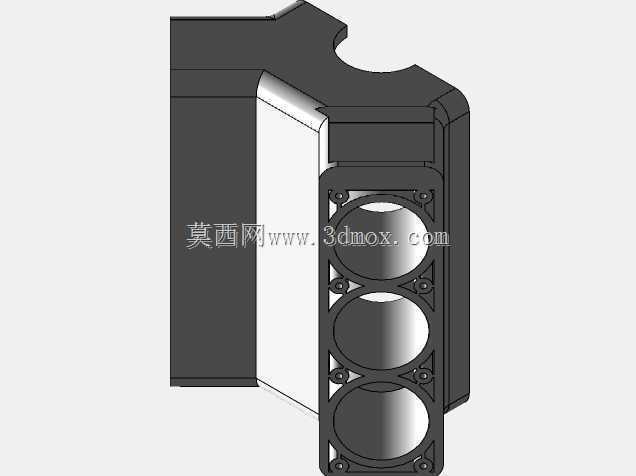

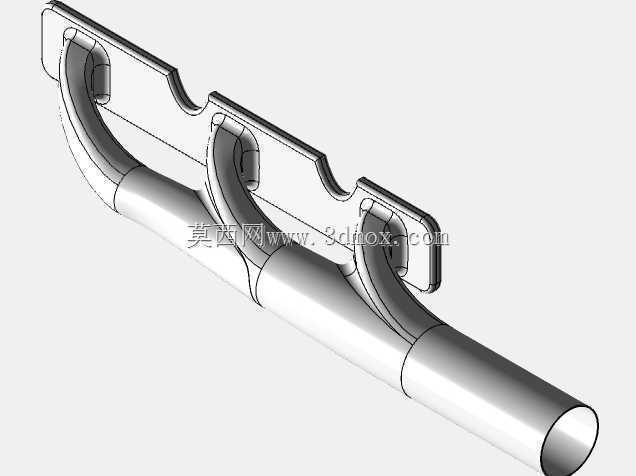

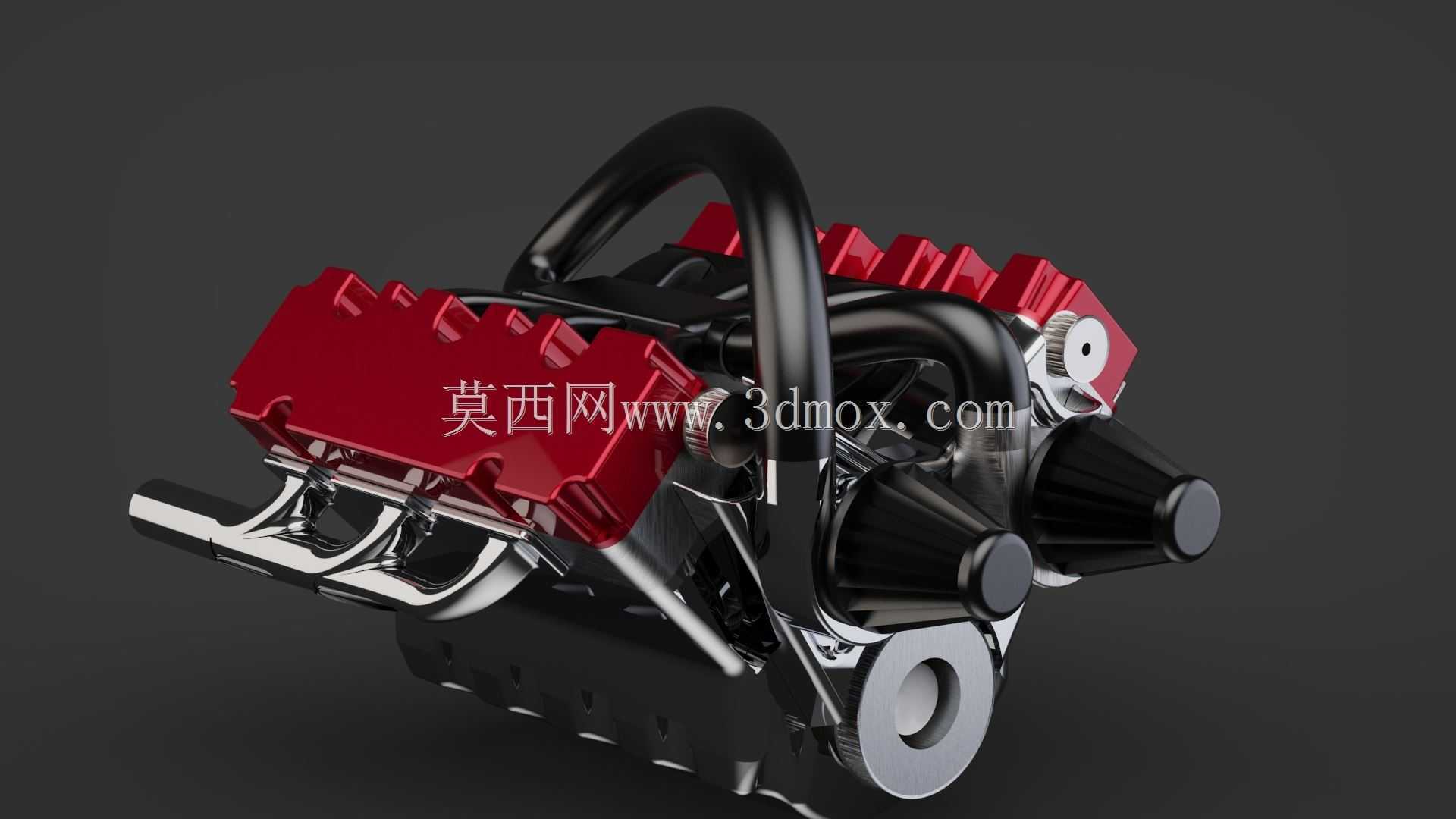

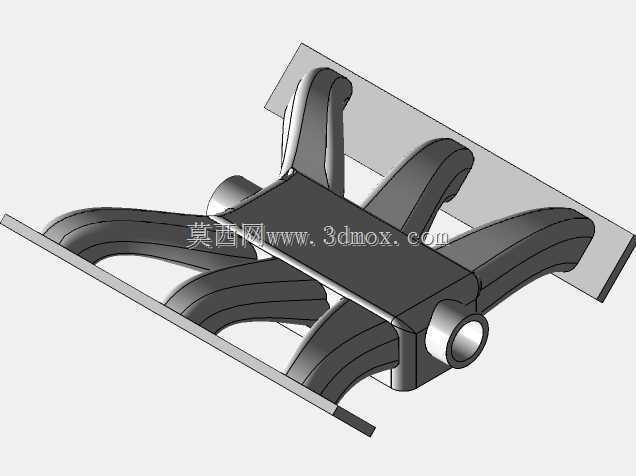

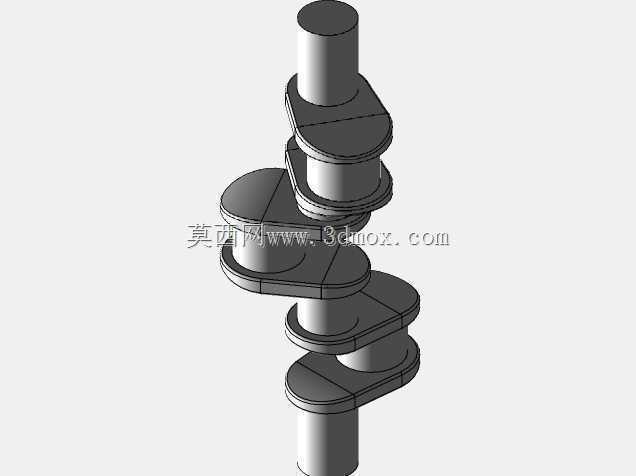

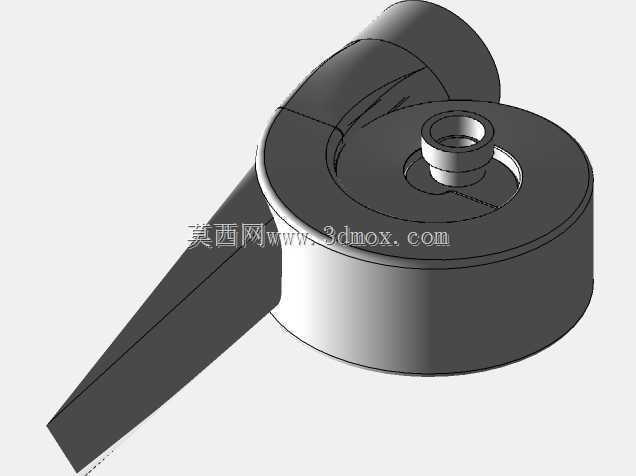

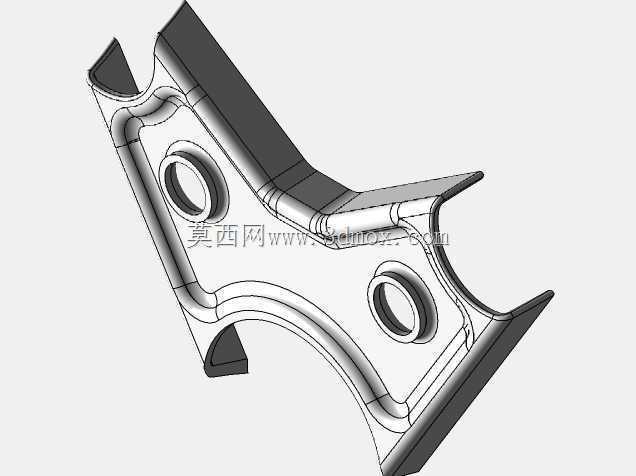

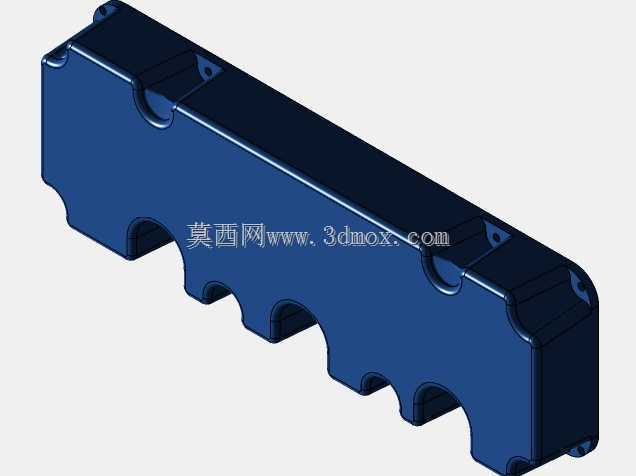

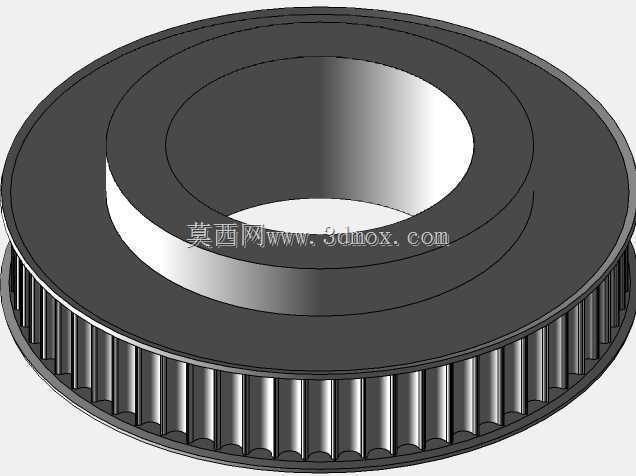

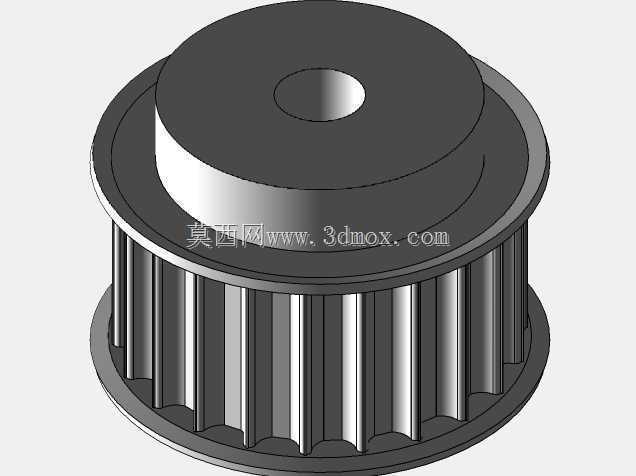

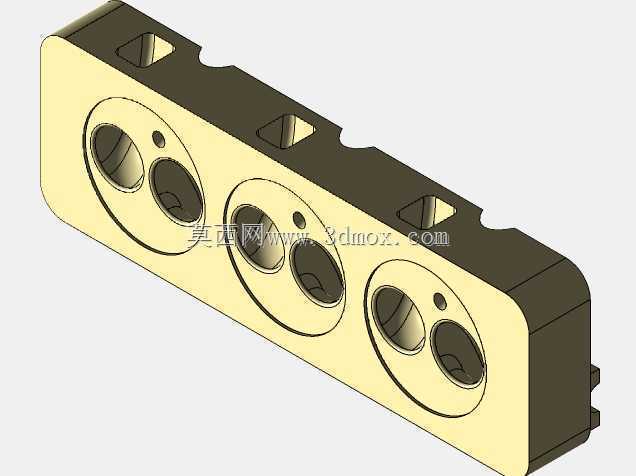

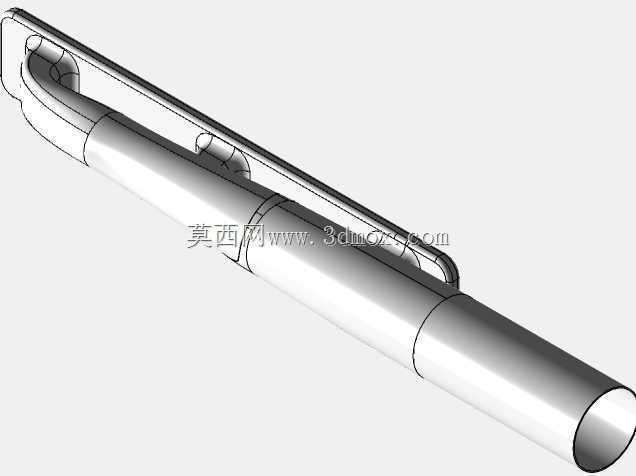

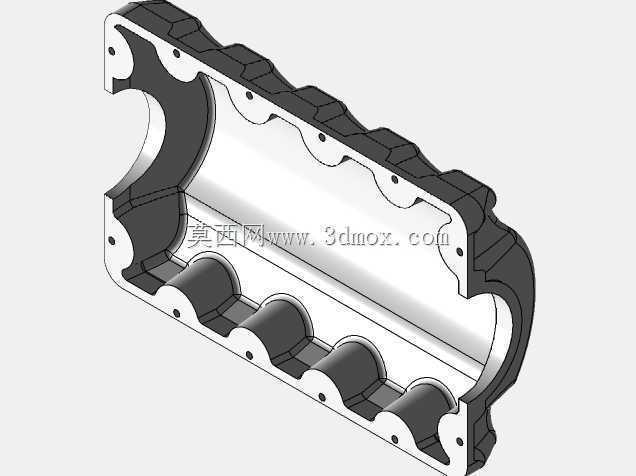

这套结构在设计时优先考虑了增压管路的走线合理性,两侧缸盖的排气歧管采用等长设计,废气从各缸排出后能以均匀的压力脉冲推动涡轮叶轮,避免不同缸体的排气干涉造成涡轮迟滞,涡轮增压器采用中置布局,布置在V型缸体的夹角空腔内,相比传统的侧置涡轮布局,能缩短进排气管路的长度,让废气更快驱动涡轮建立增压压力,同时压缩后的进气通过中冷器管路分流到两侧进气歧管时,各缸的进气量偏差能控制在3%以内,保证各缸的空燃比一致性,避免个别缸体出现爆震风险。从结构细节来看,缸体部分采用了加强筋布局,在曲轴箱两侧设计了交叉式加强筋,能承受涡轮增压机型最高1.8bar的增压压力下的缸内爆发压力,曲轴采用全支撑设计,每个曲柄臂都对应独立的主轴承盖,在乘用车高性能动力配套、改装车动力升级以及小型船舶动力替代场景中,V型六缸涡轮增压动力单元始终是兼顾动力输出平顺性与功率密度的核心选择,这套三维结构完整还原了量产级V6涡轮增压发动机的核心装配关系,可直接用于动力舱布局校核、教学演示结构拆解以及改装方案的前置验证。从实际使用场景来看,这类动力单元多搭载于中高端性能乘用车、轻型越野装备以及小型公务艇上,相比直列六缸机型,V型夹角的布局能大幅缩短动力单元的轴向长度,给前置前驱平台的变速箱、转向机构留出更多布置空间,同时60度夹角的缸体设计能抵消一阶二阶往复惯性力,运转时的整机振动幅度远小于同排量直列四缸机型,对提升驾乘舒适性、降低动力总成悬置的疲劳损耗有明显作用。

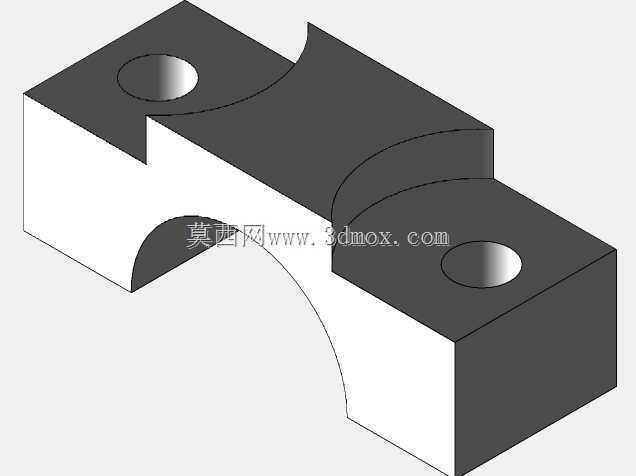

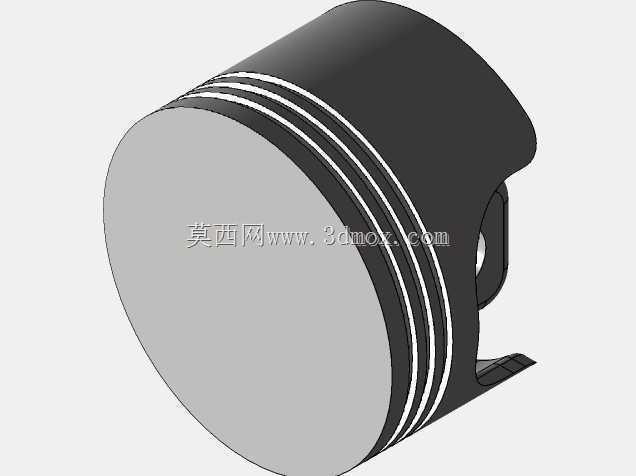

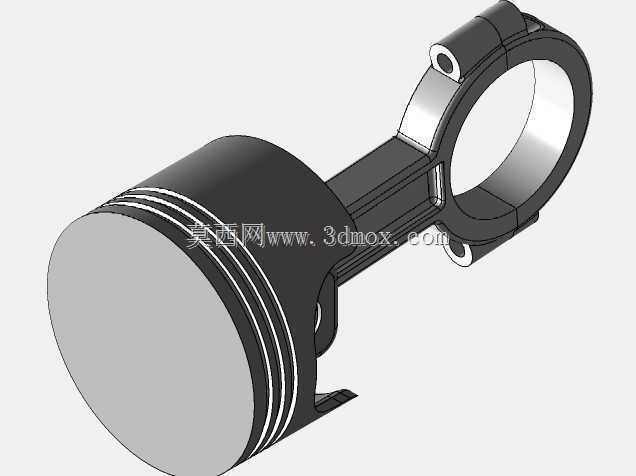

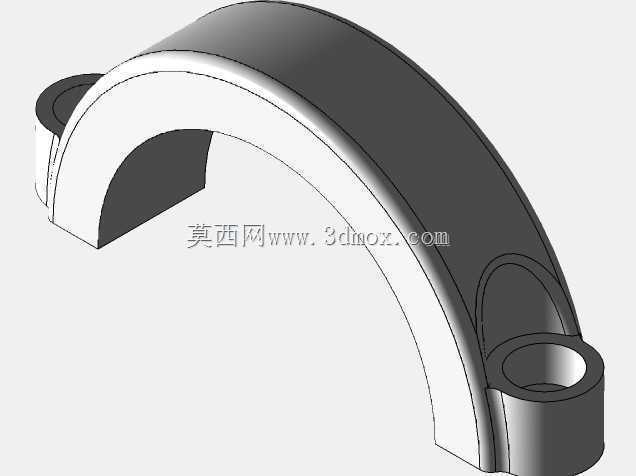

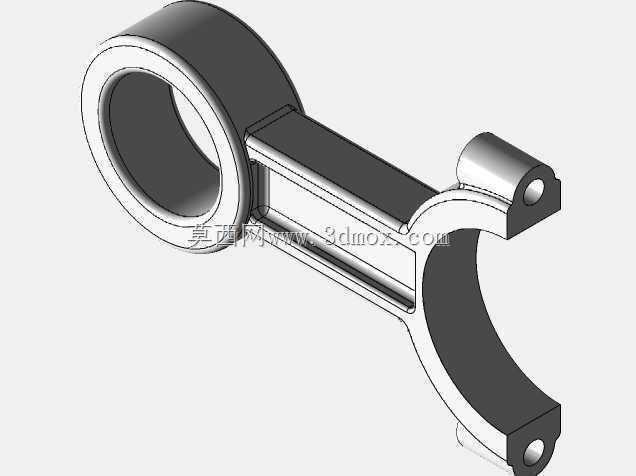

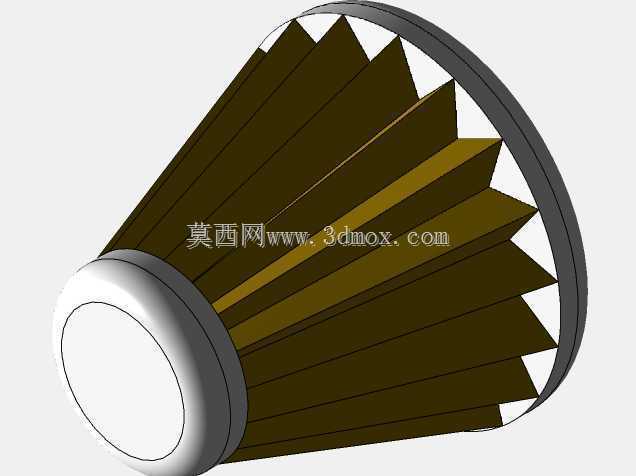

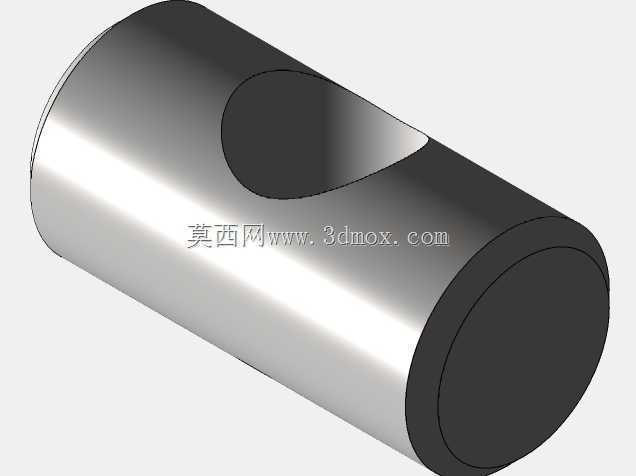

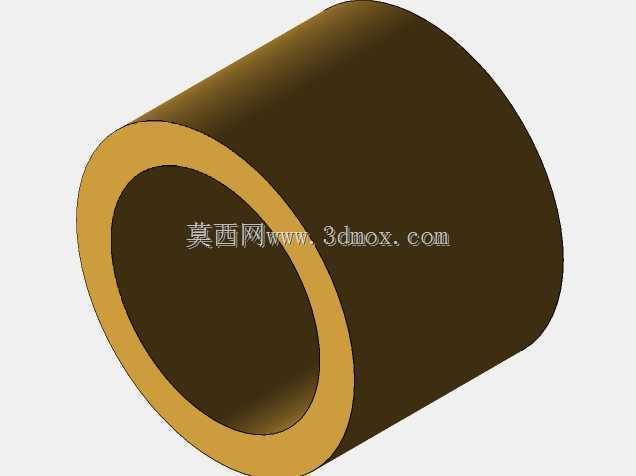

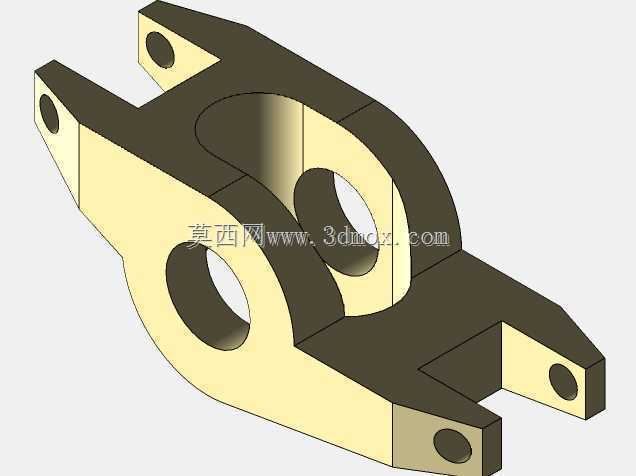

轴承盖采用烧结钢制材料,配合缸体的梯形框架结构,能将高转速下的曲轴挠曲变形控制在0.02mm以内,避免轴瓦偏磨。活塞部分设计了内冷油道,机油通过喷嘴喷射到活塞内腔,能带走高负荷下活塞顶部的热量,避免活塞顶部过热出现熔蚀,活塞环采用三道环设计,第一道气环采用氮化处理,能承受增压工况下的高温高压,油环采用组合式刮片结构,能有效控制缸壁机油残留,降低机油消耗量。进气系统部分,节气门采用电子驱动设计,布置在进气稳压腔的前端,稳压腔的容积经过匹配计算,能覆盖1500转到6500转的进气谐振需求,在常用的2000到4000转区间能利用进气谐振效应提升充气效率,提升低速扭矩输出。冷却系统采用双循环设计,缸体和缸盖采用独立的冷却回路,

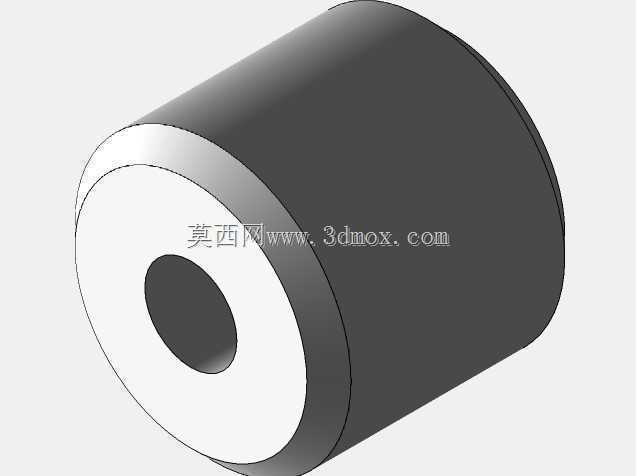

冷机状态下缸体回路保持小循环快速提升机油温度,缸盖回路保持大循环降低排气侧温度,避免缸盖热变形,当水温达到正常工作温度后两个回路连通,保证整机工作温度稳定在85到95摄氏度的最优区间。润滑系统采用湿式油底壳设计,油底壳内部设置了挡油板,在车辆急加速、急减速以及大角度侧倾时,能避免机油泵吸入空气造成机油压力下降,机油集滤器带有防涡流设计,能保证高转速下的机油抽吸稳定性。从安装边界来看,这套动力单元的整机长度控制在480mm以内,宽度在620mm左右,高度(含进气歧管)为680mm,动力输出端的法兰接口匹配主流的横置6速手动、8速自动变速箱安装孔位,悬置安装点分布在缸体两侧以及变速箱壳体前端,三个悬置点的位置经过重心匹配,

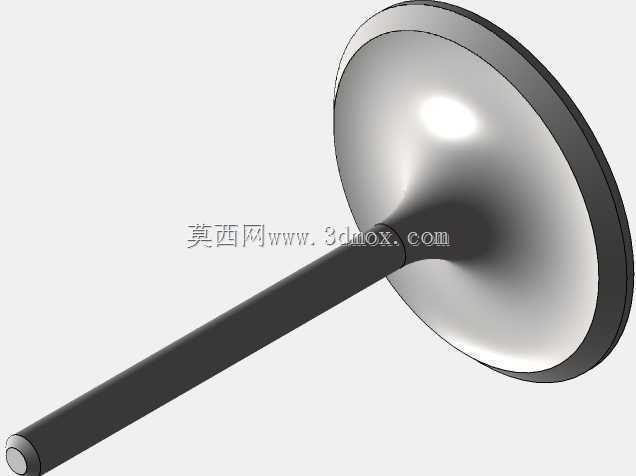

能将动力总成的振动解耦,避免振动传递到车架。排气接口采用标准的法兰连接,能直接匹配三元催化器以及改装用的头段排气,涡轮的冷却管路、机油供给管路的接口位置都预留了标准的螺纹接口,不需要额外改装就能对接整车的冷却、润滑回路。在实际的结构验证过程中,这套模型的各部件装配间隙都按照量产机型的公差要求设置,活塞与缸壁的间隙设定为0.03mm,曲轴轴向间隙为0.15mm,气门间隙预留0.25mm的冷态间隙,完全符合涡轮增压汽油机的装配公差要求,不管是用于职业院校的内燃机结构教学,还是改装厂做动力舱的布局适配,亦或是整车研发阶段的动力总成匹配校核,都能提供精准的结构参考,避免前期布局时出现干涉问题,减少后续实物验证阶段的改造成本。
