摩托车双输出点火线圈结构三维设计

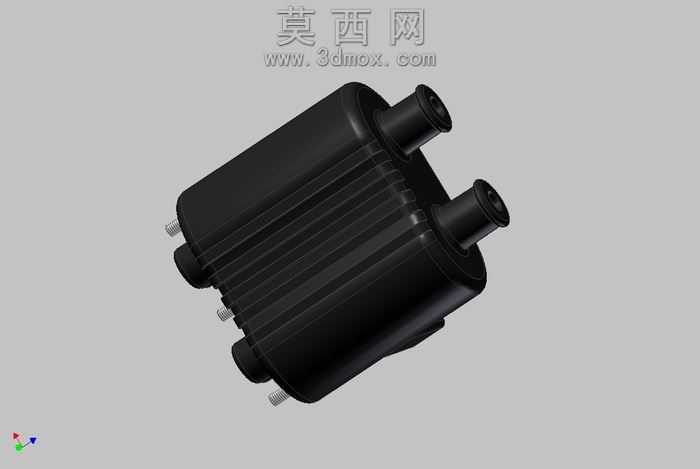

本模型为摩托车配套使用的双输出端点火线圈三维结构设计，建模过程中严格参照实体点火线圈的实物测绘尺寸进行1:1比例还原，整体采用一体化塑封外壳的结构设计思路，首先通过草图绘制勾勒出外壳的主体轮廓，针对外壳表面的竖向散热筋结构采用阵列特征完成批量生成，既还原了实物的外观细节，也对应了实际产品工作过程中散热的功能需求。建模时对线圈两端的高压输出接头做了精细化结构处理，还原了接头的阶梯式柱体结构与端部的连接卡位，同时对壳体侧面伸出的低压接线端子做了独立建模，还原了金属端子的圆柱形态与伸出长度，保证各接口位置的尺寸精度符合实际装配要求。材质渲染阶段，主体外壳采用哑光黑色硬质工程塑料材质，调整材质的粗糙度参数还原塑封壳体的磨砂质感，金属接线端子与高压接头内部的导电部位采用金属材质，调整反射参数还原金属部件的光泽质感，整体渲染效果贴近实物的视觉表现。结构设计上完整还原了点火线圈的内部封装逻辑对应的外部形态，壳体的边角处做了符合注塑工艺要求的圆角过渡处理，避免出现尖锐直角结构，既符合实际产品的生产工艺要求，也提升了模型外观的真实度。建模过程中对各部件的装配关系做了严谨的配合校验，保证高压输出端、低压接线端与主体壳体的位置关系准确，无结构错位、穿模等问题，整体模型结构完整，细节还原度高，可用于摩托车电气系统结构展示、维修教学演示、配件改装设计参考等场景，能够清晰展现点火线圈的外部形态与各接口的布局特征，为相关的设计、教学工作提供精准的三维模型支撑。
