链节与链轮组合传动结构三维设计

　　在各类工业传动场景中，链传动是应用极为广泛的机械传动形式，从常规的输送线、物料搬运设备，到农业机械、重型工程机械的动力传递环节，都能见到链条与链轮的组合身影。这套三维结构包含单个组装用链节与配套链轮，完全围绕链传动的实际装配逻辑构建，可直接用于链传动系统的结构验证、装配干涉检查以及教学演示场景。

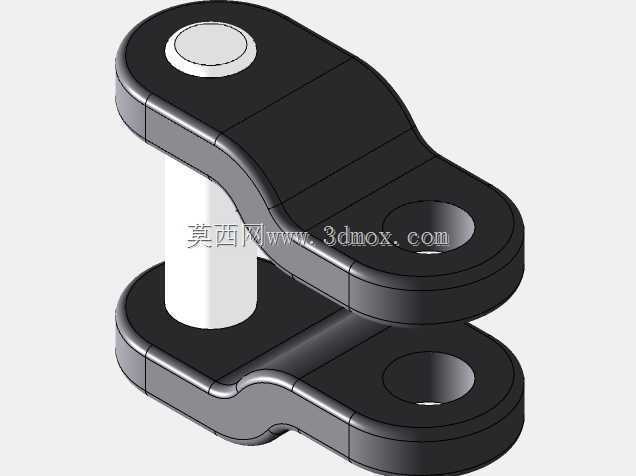

　　从实际应用角度看，链传动相比带传动拥有更高的传动精度，不会出现打滑丢转的问题，相比齿轮传动又能适应更大的中心距传动需求，在低速重载、工况环境存在粉尘油污的场景下适配性极强。这套模型里的链节采用标准外链节结构，由内外链板、销轴、套筒几个核心部分组成，链板采用了符合力学承载要求的异形轮廓，两端的销孔与轴孔同轴度严格按照传动公差要求设计，避免装配后出现卡滞、传动阻力过大的问题。链板的厚度、销轴的伸出长度都参考了通用短节距精密滚子链的安装边界设计，能够与同规格的其他链节顺利拼接，组成完整的闭合链条，不会出现相邻链节装配干涉、销轴窜动的问题。

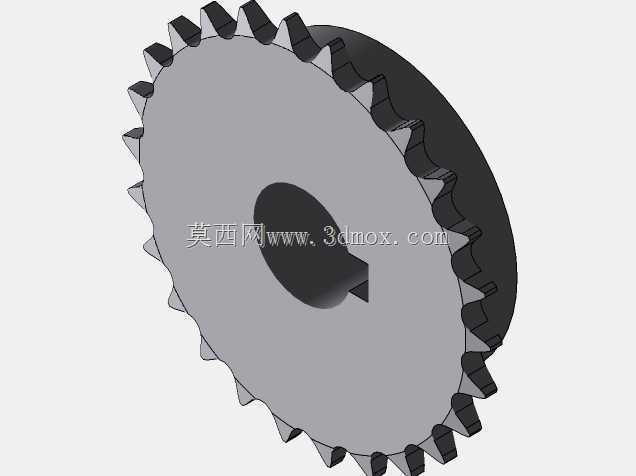

　　链轮部分的设计完全匹配对应链节的节距参数，齿形采用了标准的三圆弧一直线齿槽轮廓，能够保证链节进入啮合与退出啮合的过程顺滑无冲击，减少传动过程中的动载荷与噪音。链轮的轮毂厚度、键槽尺寸都按照对应传递扭矩的常规设计值设定，安装孔的尺寸适配常规的传动轴径，能够直接与传动输出轴完成装配，不需要额外做结构调整。

　　在设计思路上，这套结构没有做多余的装饰性特征，所有几何特征都服务于实际的装配与传动功能：链板的边缘做了合理的圆角过渡，既可以减少热处理过程中的应力集中，也能避免装配过程中锐边划伤操作人员；销轴与链板的配合采用过盈配合的设计逻辑，在三维模型中预留了合理的配合公差带，能够直观展示压装后的装配状态；套筒与销轴之间预留了转动间隙，对应实际使用中润滑脂的存储空间，保证链节铰接处转动灵活。

　　从安装边界来看，单个链节的铰接转动角度完全匹配链轮的包角范围，当链条绕上链轮时，相邻链节的相对转动角度不会超出结构允许的极限，不会出现链板拉扯、卡齿的问题。模型中链节的整体宽度、链轮的齿顶圆直径都控制在常规链传动的安装尺寸范围内，在做整机结构布局时，可以直接参考这套模型的外轮廓尺寸预留安装空间，不需要额外做尺寸换算。

　　对于结构设计从业者来说，这套模型可以作为链传动系统设计的基础参考单元，在做输送线、传动机构的布局时，能够通过阵列、装配约束快速搭建出完整的链条传动组件，验证链轮中心距、链条张紧行程是否合理；对于三维建模学习者来说，这套模型涵盖了铰接类零件的装配约束方法、链板类异形钣金类零件的建模思路、链轮齿形的参数化构建逻辑，能够帮助理解链传动的实际结构组成，避免出现仅懂理论不懂实际装配结构的问题。在实际的设备选型阶段，也可以借助这套模型直观展示链传动的啮合原理，给非技术类的对接人员做结构原理演示，降低沟通成本。
