这款带旋转轴的电动机结构,是工业传动场景里应用最广泛的动力输出部件,从车间流水线的输送辊道驱动,到机床主轴的辅传动力,再到风机、水泵的配套动力源,几乎覆盖了制造业80%以上的常规动力配套场景。做这个模型的时候,最先要捋清楚的是实际安装的边界约束,毕竟电机不是孤立存在的部件,要和被驱动设备做同轴对接,底座的安装孔位间距、轴伸端的直径与键槽尺寸、接线盒的出线方向,都是现场安装时不能出错的硬指标。

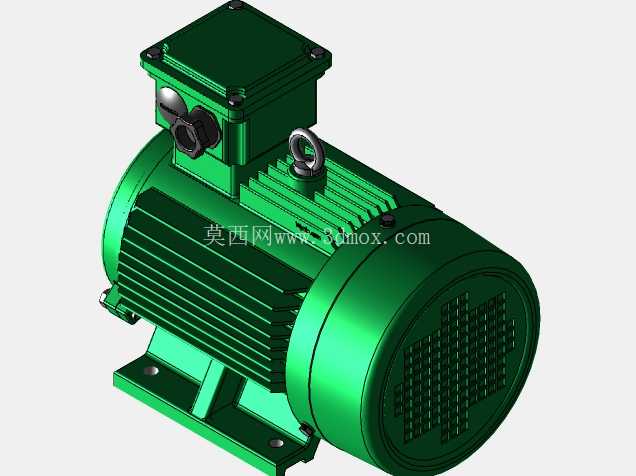

从功能特性来看,机壳表面的轴向散热筋不是随便排布的装饰结构,是按照电机额定功率下的热流密度做的等距布局,运行时转子带动尾部风叶转动,气流顺着散热筋的沟槽快速带走定子绕组产生的热量,避免绕组温升过高击穿绝缘。顶部的吊环结构是为了现场吊装就位设计的,毕竟几十公斤的电机靠人工抬装很容易磕碰轴伸或者碰伤接线盒,吊环的螺纹深度和机壳顶部的安装凸台厚度做了匹配,能承受整机重量的1.5倍吊装载荷不会出现滑牙或者凸台开裂的问题。侧面的接线盒做了防水密封结构,盒体和机壳的结合面有密封槽,配套的电缆格兰头能锁紧不同线径的动力电缆,防止车间里的切削液、粉尘进到接线腔里造成相间短路。
设计思路上没有做多余的异形结构,全部采用规则的几何特征来还原真实电机的加工工艺:机壳的散热筋是等截面拉伸结构,实际生产里是用铝合金压铸或者铸铁铸造成型,不需要额外的复杂机加工就能保证散热面积;底座的安装面做了铣平处理,四个安装孔是长圆孔设计,现场安装的时候可以小范围调整电机的轴向位置,方便调整和被驱动设备之间的联轴器同轴度,不用反复扩孔就能找正位置。轴伸端的键槽是标准的平键槽尺寸,和通用的联轴器、皮带轮的键槽完全匹配,不需要二次加工就能直接装配。端盖的散热格栅是交错排布的,既能保证风路通畅,又能防止较大的杂物进到风叶里打坏风叶或者卡滞转子。
尺寸边界上,整机的轴向长度要考虑轴伸长度和尾部风罩的突出量,安装时要预留至少100mm的尾部散热空间,不能把风罩贴在墙面或者设备机架上,不然会堵死进风路径造成电机过热。底座的安装孔中心距是按照标准机座号做的适配,同机座号不同功率的电机可以直接互换安装,不用重新改动设备的安装机架。接线盒的位置在机壳侧面偏上的位置,现场接线的时候不用蹲在地面就能操作,电缆从格兰头引出之后的弯曲半径也做了空间预留,不会出现电缆弯折不达标造成线芯断裂的问题。
实际选型配套的时候,这个结构的细节能帮设计人员提前核对安装干涉问题:比如有些设备的安装空间比较局促,要确认电机顶部吊环会不会和上方的机架横梁碰撞,接线盒的方向能不能旋转90度或者180度来适配电缆走线方向,轴伸的长度能不能满足联轴器的轴向固定要求。很多刚入行的设计人员做设备布局的时候,经常只看电机的样本标注的总长总宽,忽略散热筋的突出高度、接线盒的侧向突出尺寸,最后现场安装的时候才发现和周边的设备部件干涉,不得不重新切割机架或者调整电机位置,这个三维模型把所有的外部突出特征都做了还原,能在设计阶段就把这些干涉问题排查掉,减少现场整改的工作量。
另外,模型还原的电机底脚是和机壳一体的结构,相比分体式底脚的电机,整体刚性更好,重载运行时的振动更小,适合用在破碎机、振动输送机这类冲击载荷比较大的设备上。端盖的轴承室位置做了凸台加强,能承受皮带传动带来的径向载荷,不会因为长期受径向力造成端盖变形、轴承跑外圈的问题。
