直径20mm四刃螺旋立铣刀结构设计

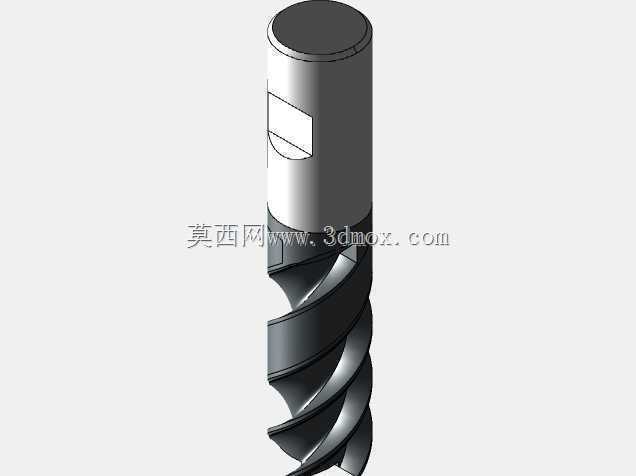

　　在常规金属切削加工场景中，这类直径20mm的四刃螺旋立铣刀是立式铣床、加工中心上使用频率极高的通用切削刀具，主要承担平面铣削、台阶面加工、槽腔开粗、侧面轮廓铣削等工序，覆盖普通碳钢、合金钢、铸铁等常见黑色金属材料的中低速切削工况，也可适配部分有色金属的轻切削作业。从实际加工的需求出发，这款刀具的结构设计完全围绕切削稳定性、排屑顺畅度、装夹可靠性三个核心维度展开。刀杆部分采用等直径圆柱结构，靠近装夹端设计的扁尾结构，是为了匹配铣床刀柄的侧固锁紧结构，避免刀具在大切削量加工时出现打滑、跟转的问题，装夹段的长度经过匹配常规ER刀柄、侧固刀柄的夹持深度设计，既保证足够的夹持摩擦力，又不会因为夹持段过长导致刀具悬伸超出合理范围，

　　增大切削振颤的概率。切削部分采用四刃等螺旋角设计，相比两刃、三刃立铣刀，四刃结构在相同进给速度下每齿切削厚度更小，单刃承受的切削载荷更低，不仅能提升进给参数上限，还能让切削过程更平稳，减少加工表面的振纹；螺旋槽的槽型经过曲率优化，槽深兼顾容屑空间和刀体核心强度，不会因为槽过深导致刀体刚性不足，也不会因为槽过浅导致切屑排出不畅，在钢件铣削时，卷曲的切屑能顺着螺旋槽顺利导出，避免切屑堵塞在槽内刮伤已加工表面，甚至造成崩刃。刀具的核心直径经过核算，在20mm外径的基础上保留了足够的芯厚，保证刀具在承受侧向切削力时不会出现明显的挠曲变形，尤其是在长悬伸加工侧面时，合理的芯厚能让让刀量控制在公差允许范围内，保障加工尺寸精度。

　　刃口部分采用等齿距分布，相邻刃口的夹角均匀，切削时的冲击力能均匀分散到每个刀齿上，减少主轴承受的周期性冲击载荷，延长主轴轴承的使用寿命，同时也能降低切削过程中的噪音。从安装边界来看，这款刀具的装夹段直径与切削段直径一致，不需要过渡套即可适配夹持直径20mm的标准刀柄，刀具总长度匹配常规立铣刀的长度系列，既可以用于常规深度的工件加工，也能配合加长刀柄完成一定深度的槽腔加工，使用时只需要保证刀柄夹持长度不小于刀杆直径的1.5倍，即可达到可靠的装夹效果。在实际选型使用时，这类刀具适合加工硬度在HRC30以下的结构钢件，粗加工时可以搭配适当的切削液冲屑，降低刃口温度，减少刀具磨损；精加工时可以适当提高转速、降低每齿进给量，

　　获得更好的表面加工质量。刀体的整体同轴度设计控制在微米级，装夹后刃口的径向跳动量极小，能避免单刃过载导致的异常磨损，让四个刀齿的磨损速度保持一致，延长刀具的整体使用寿命。相比焊接式硬质合金铣刀，这种整体结构的高速钢铣刀韧性更好，在遇到断续切削、加工余量不均匀的工况时，不容易出现崩刃、断刀的问题，对机床刚性的要求也更低，适合普通精度的铣床设备使用，在中小批量机械加工、工装夹具制造、设备维修零配件加工等场景中都有极高的适用性。
