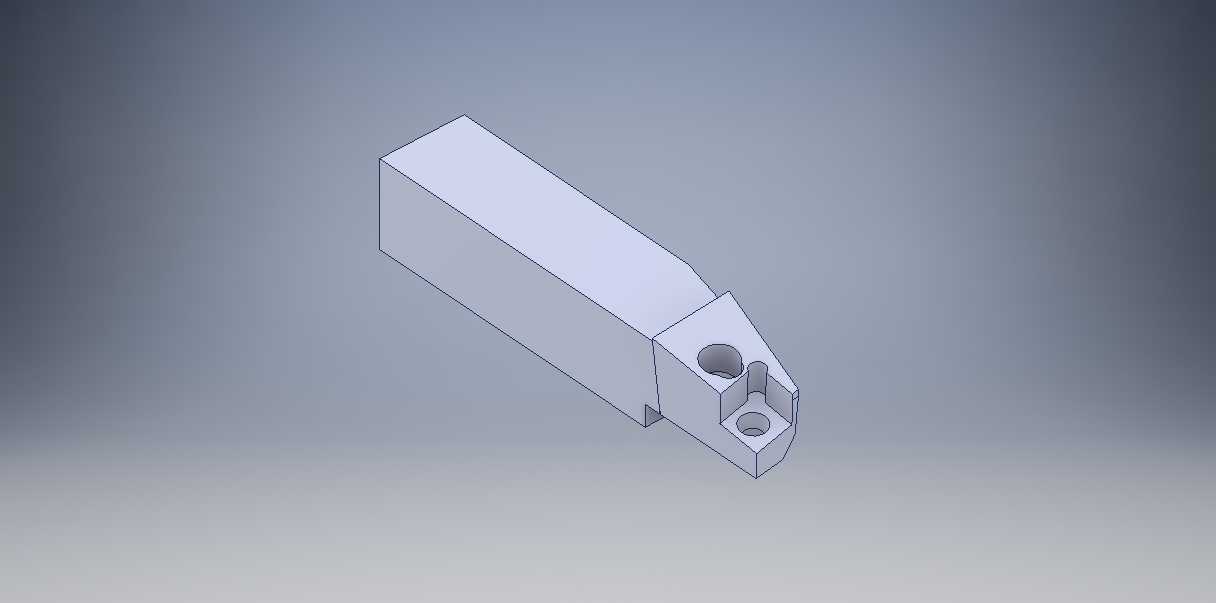

机夹式外圆车削刀具结构三维设计

　　这款车削刀具的三维结构设计，完全围绕普通卧式车床的外圆、台阶面切削工况展开，在做结构建模的时候，首先要考虑的就是刀体与车床刀架的安装适配性——刀杆部分采用标准矩形截面设计，截面尺寸匹配常用卧式车床四方刀架的装夹槽宽度，装夹时刀杆伸入刀架的长度控制在截面高度的1.5倍左右，既避免装夹过长导致切削振颤，也不会因为伸入过短造成夹紧力不足打刀。刀体头部的刀片槽结构，是整个设计的核心部分，采用上压式夹紧结构，不需要额外的复杂弹性元件，仅通过压紧螺钉的预紧力就能将硬质合金刀片牢牢固定在定位槽内，刀片槽的定位面做了带负倒棱的贴合设计，能保证刀片安装后刀尖高度的一致性，换刀时不需要反复调整刀尖对中，能大幅缩短车间批量加工时的换刀辅助时间。

　　从实际加工场景来看，这类刀具主要承担钢件、铸铁件的半精车与粗车工序，切削过程中刀头部分要持续承受断续切削带来的冲击载荷，所以在建模时特意在刀头与刀杆的衔接位置做了圆弧过渡结构，避免直角衔接造成的应力集中，防止大进给切削时刀头断裂。刀体上的螺钉过孔位置做了沉头设计，压紧螺钉安装后头部完全沉入沉孔内，不会突出刀体表面，避免切削过程中缠绕的铁屑刮蹭螺钉头，造成螺钉拆卸困难。冷却喷嘴的预留位置正对刀尖切削区域，切削液可以直接喷射到刀尖与工件的接触位置，能有效带走切削产生的高温，降低刀片的磨损速度，延长刀片的使用寿命。

　　在结构细节处理上，刀片的定位槽做了三个方向的限位设计，分别对应切削抗力的径向、轴向与切向，即使在大进给量切削的情况下，刀片也不会出现位移。刀杆的尾部做了小角度的倒角处理，方便操作人员将刀杆快速推入刀架装夹槽，不需要反复对齐调整。整个刀体的外形没有多余的凸起结构，切削过程中铁屑可以顺着刀杆表面流畅排出，不会在刀架位置堆积造成卡屑问题。

　　做三维建模的时候，所有配合面都预留了合理的公差间隙，刀片与定位槽之间采用小间隙配合，既保证刀片可以轻松装入，不会出现卡滞，也不会因为间隙过大造成刀片定位偏移。压紧螺钉的螺纹孔深度做了足够的余量，即使多次更换刀片造成螺纹轻微磨损，也能保证足够的啮合长度，不会出现滑牙问题。刀体的整体长度设计兼顾了不同型号车床的装夹需求，既可以在普通6140车床上使用，也能适配更小规格的仪表车床，不需要额外加装垫块就能满足刀尖中心高的要求。

　　从切削受力的角度考虑，刀杆的截面厚度做了加强设计，相比普通焊接车刀的刀杆厚度提升了15%左右，在大切深切削时的抗振性能更好，加工出的工件表面粗糙度更稳定。刀头部分的排屑槽角度经过反复调整，能引导铁屑呈C型断屑排出，不会形成长铁屑缠绕工件或刀具，减少操作人员清理铁屑的安全风险。整个刀具的结构没有易损的复杂零件，所有配件都是标准件，车间日常维护时只需要更换刀片和压紧螺钉即可，不需要特殊的维修工具，能有效降低生产中的刀具使用成本。
