菱形刀片可转位外圆车削刀具结构

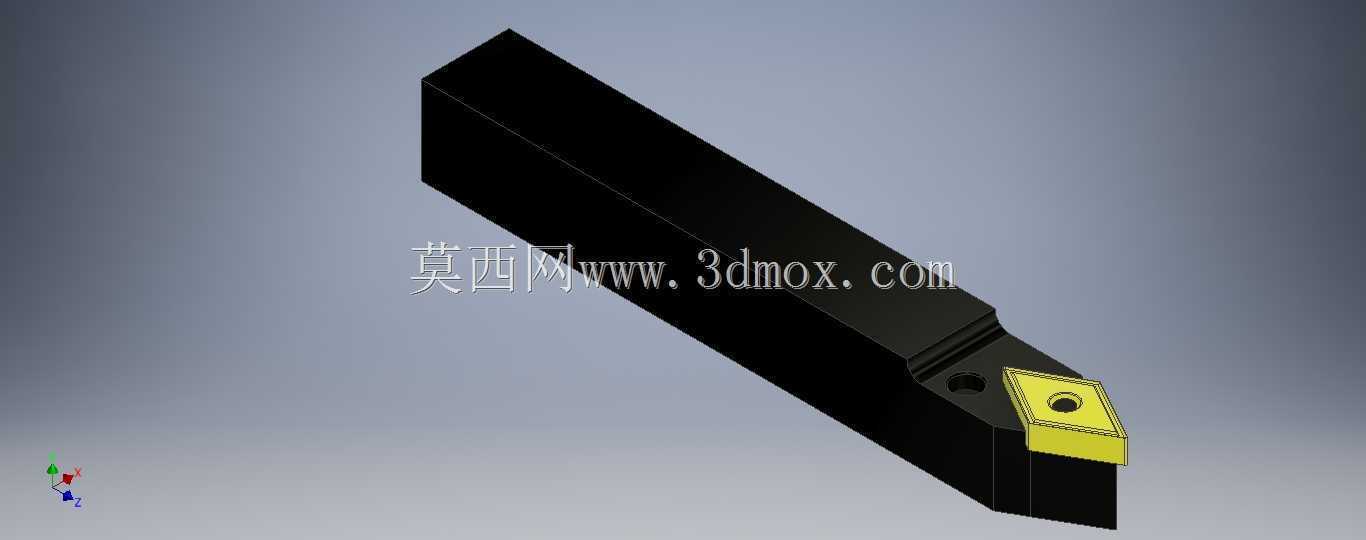

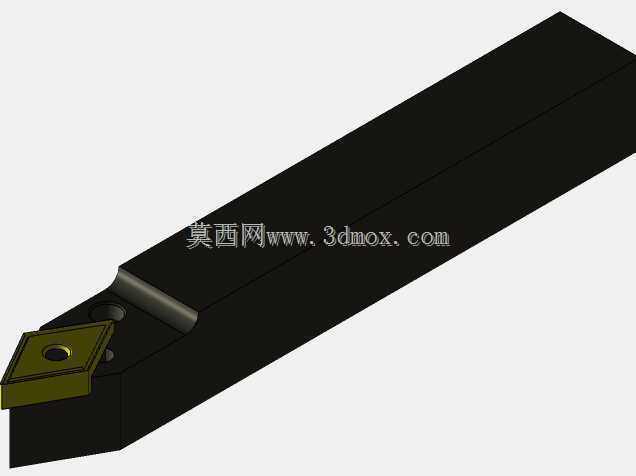

　　在普通卧式车床、数控车床的外圆、端面及锥面切削工序中，这类带菱形硬质合金刀片的机夹式车刀是应用覆盖度极高的切削执行部件，区别于传统焊接式车刀，它不需要在刀片磨损后对刀体进行整体修磨，仅需松开夹紧螺钉将刀片转位更换新的切削刃即可重新投入加工，能大幅减少换刀辅助时间，适配批量零件的连续切削作业。从结构设计逻辑来看，刀体采用整体矩形截面的合金钢材质，经过淬硬处理保证足够的刚性，在大切深、高进给的切削工况下能避免刀体颤振，保证加工面的粗糙度达标。刀体前端的刀片槽采用定位面贴合设计，菱形刀片的底面与刀槽定位面完全贴合，侧面靠刀槽的定位边限制周向转动，上方通过内六角螺钉穿过刀片中心的安装孔锁紧，这种夹紧方式结构简单，

　　夹紧力方向指向刀片定位支撑面，能避免切削过程中刀片受切削力冲击出现位移，同时螺钉头部的沉台设计不会高出刀片上表面，不会在切削过程中与切屑产生干涉。刀片选用菱形带断屑槽的硬质合金材质，刀尖带有小圆弧过渡，能在切削钢件、铸铁件时保证刀尖强度，同时断屑槽的曲面结构能引导切屑按照预设方向卷曲折断，避免长切屑缠绕工件或刀体，影响加工连续性与操作安全。从安装边界来看，刀体的矩形截面尺寸适配常规车床的四方刀架安装槽，安装时仅需将刀体伸入刀架对应位置，保证刀尖高度与车床主轴中心高对齐，锁紧刀架压板即可完成装夹，不需要额外制作过渡刀座，适配绝大多数常规卧式车床与斜床身数控车床的刀架安装标准。在实际切削作业中，这类刀具主要承担轴类、

　　盘类零件的外圆粗车与半精车工序，粗加工时可选择较大的背吃刀量与进给量，依靠刀体的刚性与刀片的抗冲击性能快速去除毛坯余量，半精加工时调整切削参数后可获得稳定的尺寸精度与表面质量。设计过程中需要重点关注刀片槽的定位精度，刀片安装后刀尖的位置偏差需要控制在极小范围内，保证转位更换切削刃后不需要重新对刀即可保证加工尺寸的一致性，同时刀体的头部需要做避空设计，在加工台阶面、端面时不会与工件已加工面产生碰撞。刀体表面做发黑处理，提升防锈能力与表面硬度，在车间多切削液、油污的使用环境下能长期保持表面状态，不会轻易出现锈蚀磨损。夹紧螺钉选用高强度内六角螺钉，能承受反复松紧的操作而不出现滑牙，保证刀片夹紧的可靠性，避免切削过程中刀片飞出的安全隐患。

　　在实际选型应用中，这类刀具可根据加工材料的不同更换对应材质的菱形刀片，比如加工钢件时选用P类硬质合金刀片，加工铸铁件时选用K类硬质合金刀片，加工不锈钢等难加工材料时可选用带涂层的刀片，刀体本身可长期重复使用，仅需更换刀片即可适配不同的加工需求，相比整体式车刀能大幅降低刀具使用成本。刀体的长度设计兼顾了刀架安装的夹持长度与刀具悬伸量的平衡，悬伸量控制在刀体截面高度的1.5倍以内，能在保证足够加工空间的前提下最大化提升刀具刚性，减少切削颤振带来的让刀、振纹问题。刀片的菱形结构设计提供了多个可用切削刃，单个刀片的有效切削刃数量多，能进一步降低单片刀片的使用成本，刀尖角度的设计兼顾了切削力的分解与刀具强度，在切削过程中能有效降低径向切削力，减少细长轴加工时的让刀变形问题。
