自行车传动系统异形齿轮零件三维设计

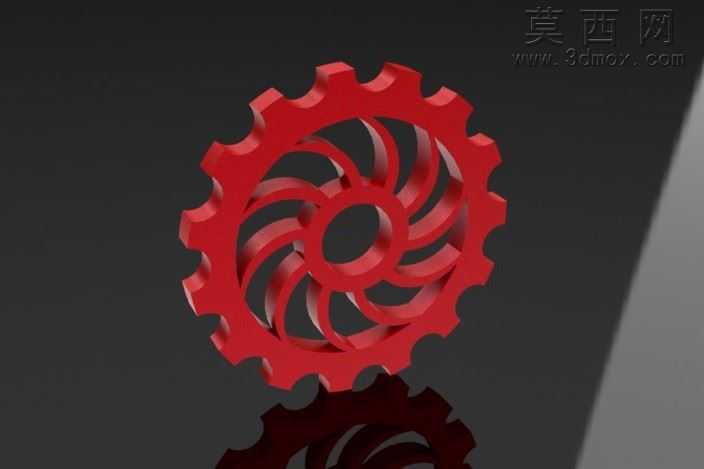

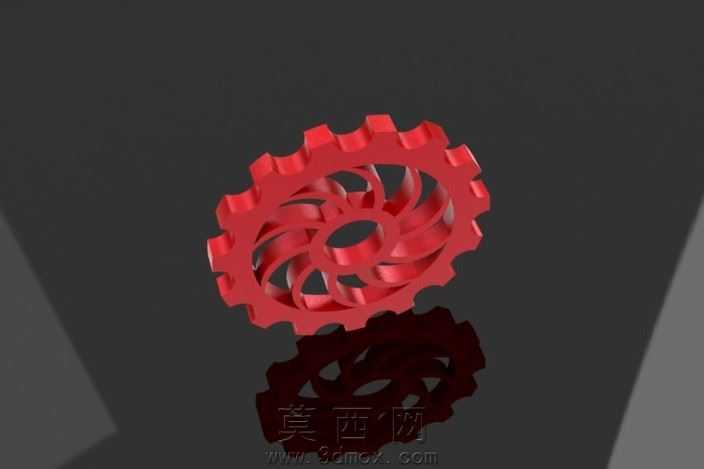

本作品为自行车传动系统配套的异形结构齿轮三维模型，建模阶段采用SolidWorks软件完成全参数化设计，首先以标准渐开线齿形为基础轮廓，结合自行车传动的力矩传递需求，对齿顶、齿根的过渡曲线做了优化调整，既保证啮合过程中的顺滑度，又降低传动过程中的应力集中风险。模型整体采用一体化轮辐式结构，轮辐部分设计为螺旋流线型曲面，在保证结构强度的前提下有效减轻零件自重，适配自行车轻量化的设计趋势。建模过程中严格遵循机械加工公差规范，中心安装孔、齿形节距、齿厚等关键尺寸均按照自行车链轮的通用安装标准设定，可直接适配常规的自行车中轴、链条配合尺寸。渲染阶段采用哑光红色工程塑料材质模拟成品外观，添加了环境反射与地面倒影效果，清晰展现齿形的轮廓细节与轮辐的曲面流畅度，材质参数调整时特意强化了表面的细微磨砂质感，还原注塑成型零件的真实视觉效果。结构设计上，轮辐与齿圈、中心轮毂的连接处均做了圆角过渡处理，避免直角结构带来的应力断裂隐患，螺旋走向的轮辐能够在传递踩踏力矩时均匀分散载荷，相比传统直辐条齿轮具备更好的抗冲击性能。设计思路围绕自行车传动的实际使用场景展开，既兼顾了零件的功能性需求，保证传动啮合精度、安装适配性与结构强度，又通过流线型的轮辐造型提升了零件的外观辨识度，可用于概念自行车的传动系统设计验证、非标自行车改装配件的开发参考，也可作为机械传动类教学的演示案例，帮助理解齿轮啮合原理、轻量化结构设计的实际应用逻辑。模型的所有特征均保留完整参数，可根据不同的传动比需求、安装尺寸要求快速调整齿数量、中心孔直径、轮辐厚度等参数，具备较高的二次修改便利性。
