实木结构自行车脚踏板三维设计

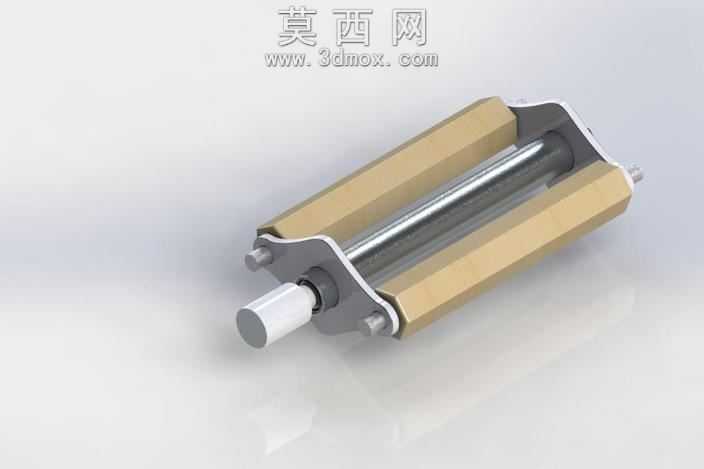

本作品为适配常规通勤自行车的脚踏部件三维设计，建模阶段采用SolidWorks完成全参数化结构搭建，首先以中心转轴为基准特征，绘制贯穿整体的金属轴心草图，通过回转特征生成带安装卡位的轴心主体，轴心两端预留标准螺纹安装段，匹配自行车曲柄的通用安装孔径，确保装配兼容性。两侧金属端盖采用拉伸切除结合倒角特征制作，端盖表面预留木质踏条的安装卡槽，卡槽尺寸与木质构件的截面完全匹配，通过装配约束将金属端盖与中心轴心完成同轴配合，保证转动时的同轴度误差控制在合理范围内。踏面主体采用六根等截面实木条构件，建模时先绘制单根木条的六边形截面草图，沿平行于轴心的方向拉伸至对应长度，木条两端做圆角过渡处理避免尖锐棱角，通过圆周阵列特征将六根木条均匀排布在轴心外侧，每根木条与端盖卡槽设置重合配合，保证木条安装后无松动位移。渲染阶段为不同部件赋予对应材质，中心轴心与金属端盖采用抛光不锈钢材质，调整金属粗糙度参数模拟真实金属的哑光反光效果，木质踏条赋予浅原木色实木材质，添加自然木纹纹理贴图，调整纹理方向沿木条长度方向延伸，还原实木构件的自然质感，背景采用浅灰色渐变环境，添加柔和的环境光与定向补光，突出部件的结构层次与材质差异。结构设计上兼顾踩踏舒适度与结构强度，六根木条形成的多面踏面能够增加踩踏时的摩擦力，避免骑行过程中脚底打滑，金属轴心内置轴承位结构，可适配标准深沟球轴承实现顺畅转动，木质构件相比传统全金属脚踏重量更轻，同时具备一定的缓冲性能，长时间骑行不易产生硌脚的不适感。设计过程中反复核对各部件的装配间隙，金属部件与木质构件的配合预留合理的公差范围，既保证装配时的便捷性，也避免长期使用后出现构件松动脱落的问题，整体结构简洁实用，在满足脚踏功能需求的基础上，融入实木材质的设计元素，兼顾实用性与外观质感。
