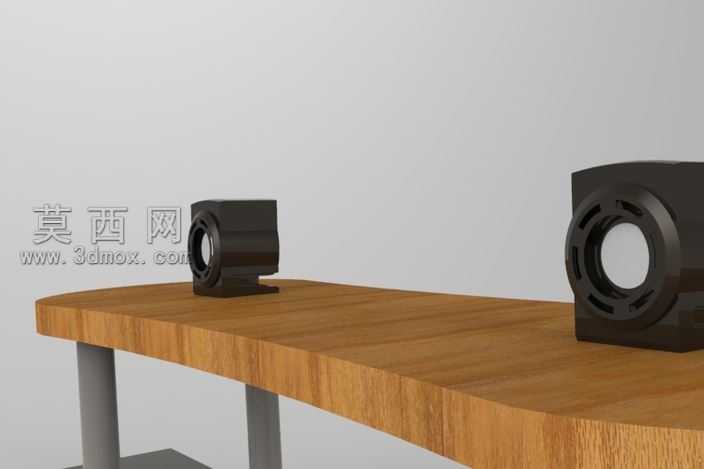

桌面式小型音响腔体结构设计

桌面小音响的注塑壳体加工最容易在出声孔环形阵列处出现熔接痕，这套结构在环形出声槽的每道筋位末端都做了0.2mm的圆角过渡，避免注塑时熔体在窄筋位置流速骤降形成冷料斑，同时底座与腔体主体的拼接止口做了0.15mm的过盈配合预留量，不用额外打胶就能实现腔体密封，避免低频声从拼接缝隙泄漏。出声面的环形格栅没有做等宽设计，靠近扬声器振膜中心的格栅条宽度收窄0.3mm，外圈格栅条略微加宽，既保证出声面积足够，又能避免格栅在注塑冷却时出现不均匀收缩导致的平面翘曲，毕竟出声面如果翘曲超过0.1mm，后续贴装饰网布的时候就会出现边角起翘的问题。底座的支撑脚位置特意做了局部加厚，加厚区域和腔体侧壁之间加了三道斜向加强筋，不会因为桌面摆放时的局部受力导致底座开裂，同时加强筋的厚度控制在主体壁厚的0.6倍，避免筋位背面出现明显的缩痕，影响外壳外观质感。腔体内部的扬声器安装柱做了高低差设计，对应扬声器磁钢和盆架的不同安装高度，安装柱顶端预留了0.1mm的弹性变形量，打螺丝固定扬声器的时候不会因为硬接触把盆架压裂，同时安装柱周围做了一圈溢胶槽，点胶固定扬声器的时候多余的胶水会流进槽内，不会溢到振膜区域影响发声。腔体侧壁的厚度全程保持均匀，没有出现突变的厚胶区域，避免注塑成型后出现内部气泡导致的结构强度下降，同时侧壁内侧做了几处不规则的微凸点阵，能够打散腔体内的驻波，减少小腔体容易出现的低频浑浊问题，不用额外贴吸音棉就能获得相对干净的中低频表现。出线口的位置做了弧形过渡，没有尖锐的直角，避免电源线长期弯折出现外皮破损，同时出线口的内径比常规线材外径大0.2mm，方便组装的时候穿线，不会因为公差卡线拖慢装配效率。
