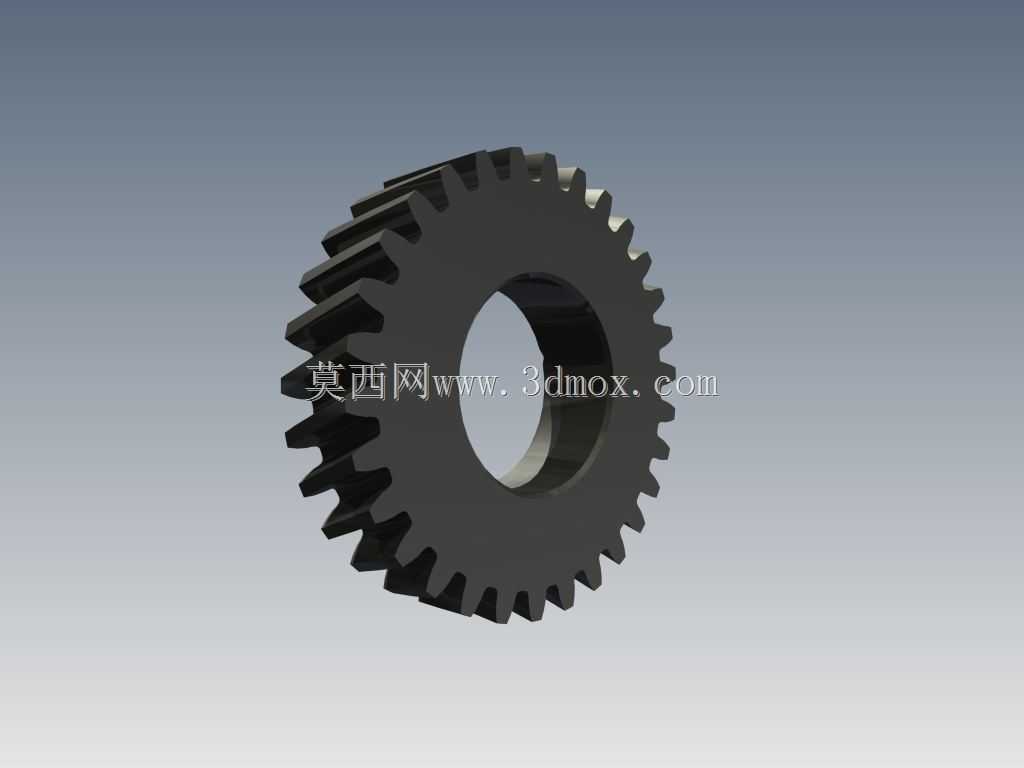

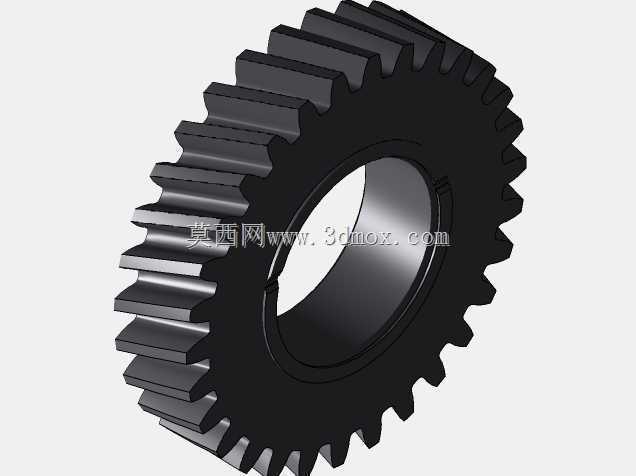

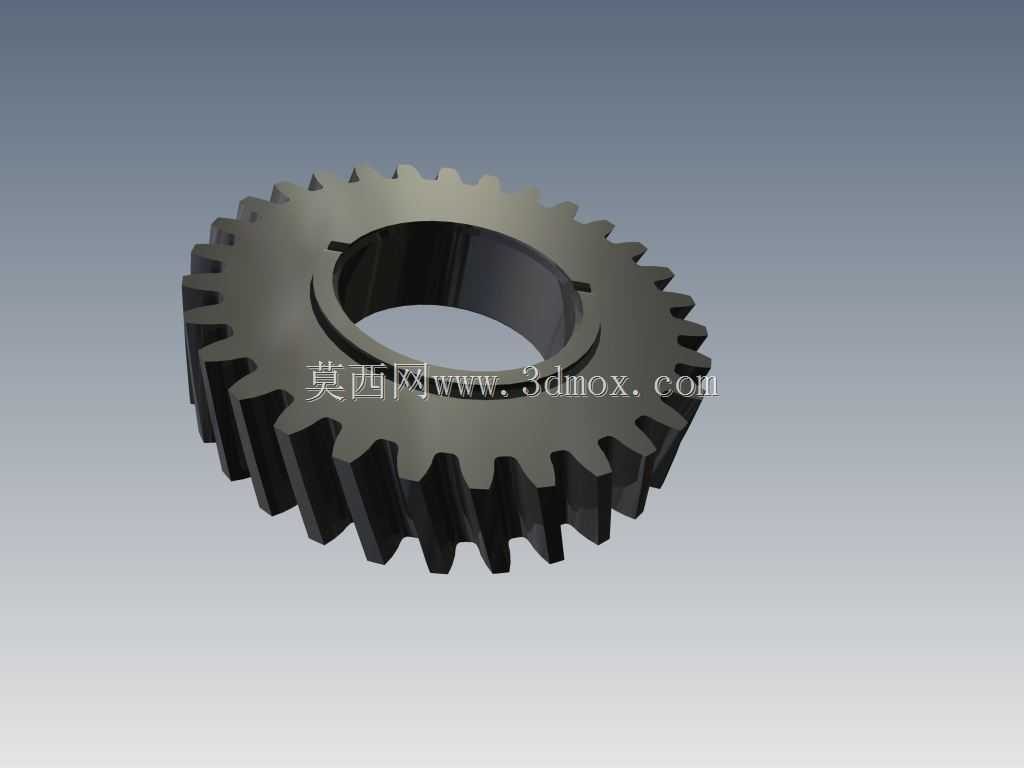

四速变速器用斜齿传动齿轮结构

项目分类:齿轮 发布时间:2024-09-25 ID:775869
  • 四速变速器用斜齿传动齿轮结构
  • 四速变速器用斜齿传动齿轮结构
  • 四速变速器用斜齿传动齿轮结构

  在手动四速变速器的传动架构中,斜齿轮是承担扭矩传递、转速匹配的核心承载零件,和直齿圆柱齿轮相比,斜齿的齿向螺旋角设计让轮齿啮合过程从突然的全齿接触变为渐进式的齿面滑入接触,能大幅降低传动过程中的冲击、振动与啮合噪音,这也是乘用车手动变速器普遍采用斜齿结构而非直齿结构的核心原因。这款斜齿轮的设计围绕四速变速器的常啮合传动工况展开,首先确定的是齿部的基础参数:模数匹配变速器整体的中心距设计要求,齿宽结合传递的额定扭矩做了冗余校核,确保在发动机最大输出扭矩工况下,齿面接触应力、齿根弯曲应力都落在材料许用应力范围内,不会出现断齿、点蚀等早期失效问题。齿向的螺旋角选取兼顾了轴向力与传动平稳性的平衡,

  螺旋角过大会导致齿轮工作时对两端支撑轴承的轴向载荷过大,提升轴承选型成本与壳体的轴向承载设计难度,螺旋角过小则无法发挥斜齿传动平稳的优势,最终选定的螺旋角参数在行业常用的15到25度合理区间内,匹配两端圆锥滚子轴承的承载能力,不需要额外增设轴向承载结构。齿轮的内孔是安装定位的核心基准,采用基孔制配合设计,和变速器轴的安装轴颈保持过渡配合精度,内孔表面粗糙度要求达到Ra1.6,确保装配后齿轮的径向跳动量控制在允许范围内,避免高速转动时出现动不平衡量过大的问题。齿轮端面设计有对应的卡环槽结构,装配后通过轴用弹性挡圈实现齿轮的轴向定位,限制齿轮在轴上的窜动量,窜动量控制在0.1到0.25mm之间,既避免齿轮轴向窜动导致的啮合错位,

  也防止过定位导致的装配卡滞。轮齿的齿顶做了小倒角处理,一方面避免装配过程中齿顶锐边磕碰伤导致的啮合毛刺,另一方面也能减少轮齿啮合时的齿顶边缘接触,降低齿顶崩裂的风险。齿向方向做了微观的修形设计,考虑到齿轮受载后会出现微小的弯曲变形与扭转变形,修形量按照额定载荷下的变形量做补偿,确保受载后整个齿宽方向的接触印痕均匀分布在齿面中部,不会出现齿端偏载导致的局部磨损过快问题。从安装边界来看,这款齿轮的齿顶圆尺寸匹配变速器壳体内腔的避让空间,装配后齿顶和壳体内壁之间保留至少3mm的安全间隙,避免转动过程中出现齿顶碰壳的问题;齿轮的总宽度匹配轴上的安装空间,和相邻挡位齿轮、同步器齿毂之间保留合理的轴向间隙,不会出现运动干涉。实际应用场景中,

  这款齿轮作为四速变速器的常啮合传动齿轮,只要变速器处于挂挡行驶状态,该齿轮就始终处于啮合传动状态,相比换挡时才参与工作的挡位结合齿,它的工作时长更长,对疲劳寿命的要求更高,因此在建模过程中特意对齿根的过渡圆角做了优化,避免应力集中导致的齿根疲劳断裂,齿根圆角半径按照模数的0.38倍选取,在不削弱齿根强度的前提下避免和配对齿轮的齿顶发生干涉。建模过程中先通过参数化方式生成渐开线齿廓,再按照螺旋角参数扫掠生成斜齿实体,之后依次完成内孔、卡环槽、端面倒角、齿根圆角等结构的建模,所有结构的尺寸公差都按照变速器齿轮的行业标准设定,形位公差方面重点控制齿圈径向跳动、端面跳动、齿向误差等关键精度指标,确保模型导入工程图模块后可以直接生成符合加工要求的图纸,不需要做额外的参数调整。对于结构设计从业者来说,这款斜齿轮的建模逻辑可以直接复用在同类型的中载变速器齿轮设计中,只需要调整模数、齿数、螺旋角、齿宽等核心参数,就能快速生成适配不同扭矩等级、不同中心距要求的变速器斜齿轮模型,大幅减少重复建模的工作量。
