内齿圈搭配三行星轮传动结构设计

　　这套行星轮系结构在常规动力传输场景中适配性极强，小到伺服驱动末端的减速单元，大到工业输送线的动力匹配段，甚至小型风电变桨机构的传动段，都能见到同原理结构的实际应用。和普通定轴轮系比起来，它最突出的优势是能在极小的安装空间内实现大传动比输出，同时三个行星轮均匀分担载荷，整套结构的抗冲击能力比单对齿轮啮合强出不少，运行时的动平衡表现也更稳定，不会出现单齿轮偏载带来的轴系跳动问题。

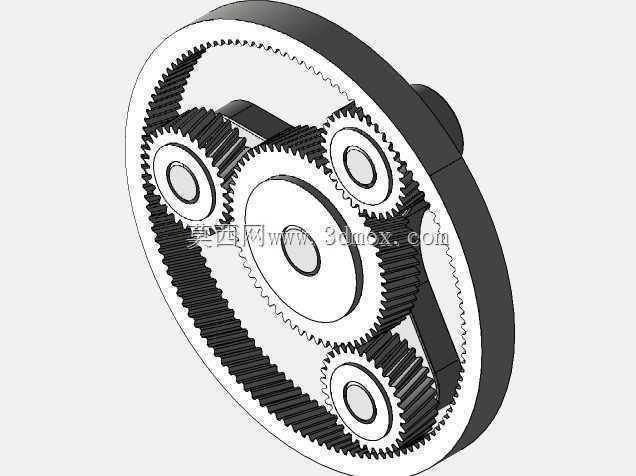

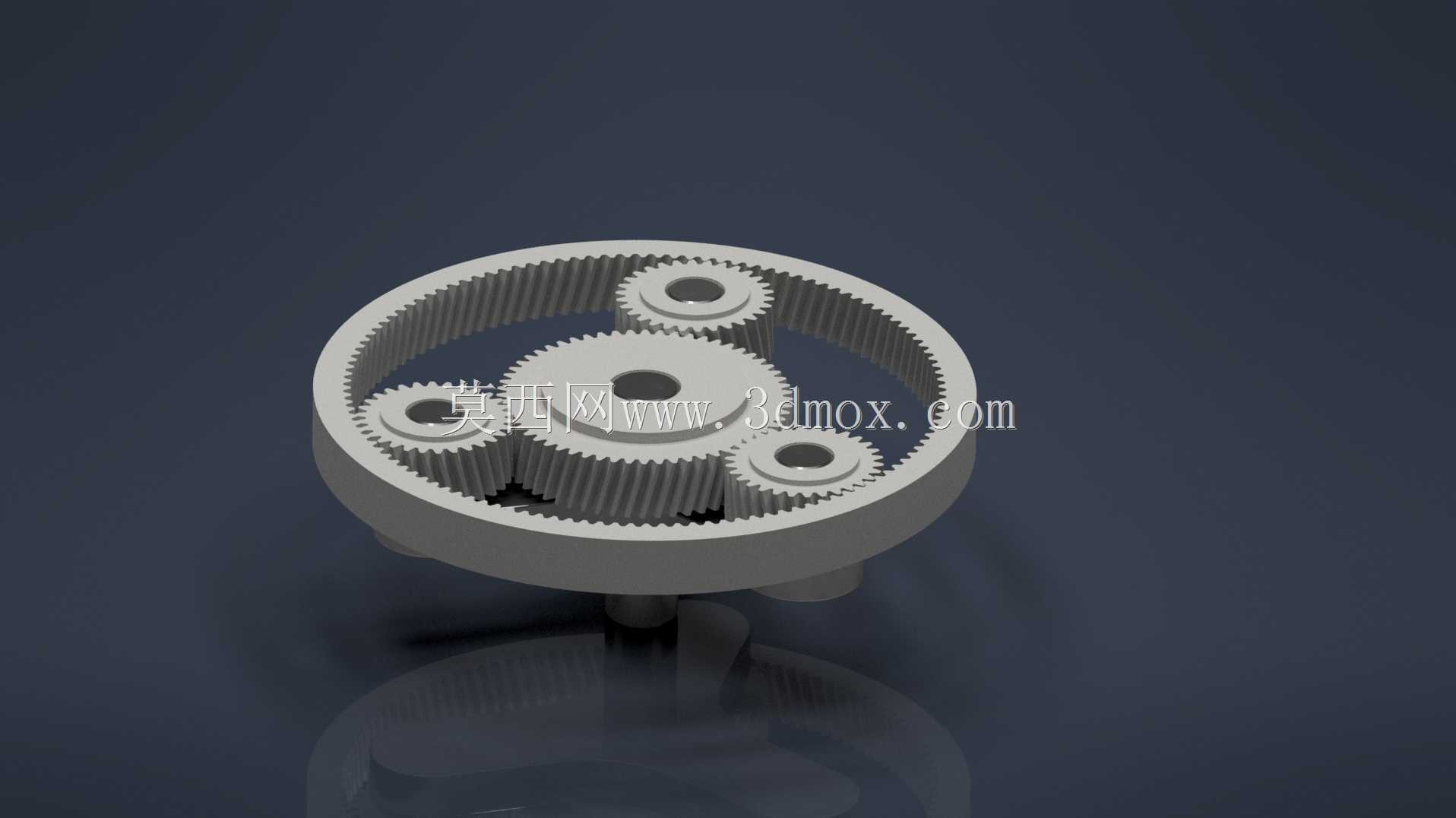

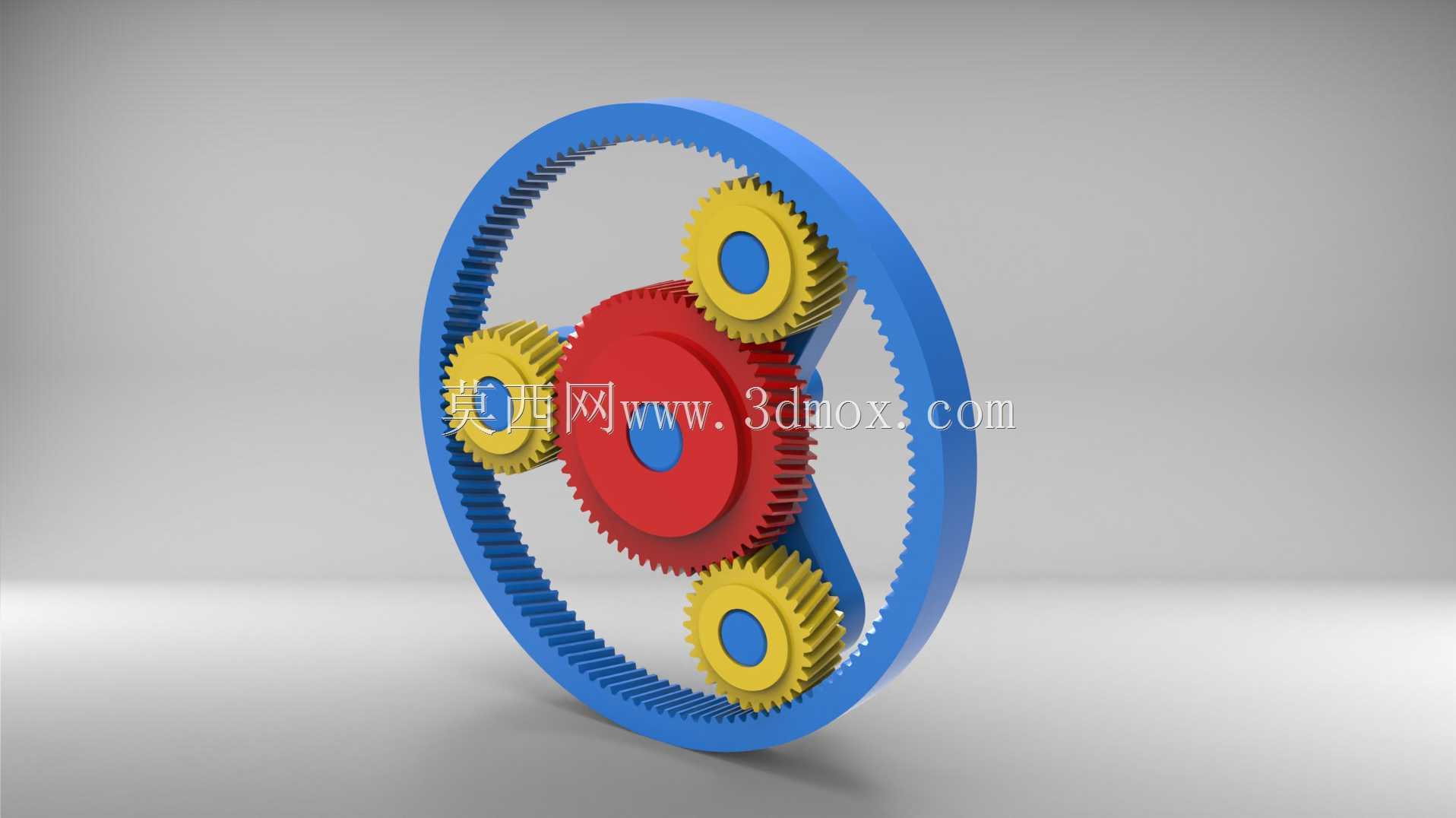

　　从结构功能来看，这套轮系采用固定内齿圈、太阳轮输入、行星架输出的常规排布逻辑，中间红色的太阳轮作为动力输入端，和驱动轴直接通过键连接传递扭矩，三个黄色行星轮同时和太阳轮、外侧蓝色内齿圈啮合，动力通过行星轮的自转加公转，最终由连接三个行星轮轴的行星架输出，实现减速增扭的效果。设计时首先要考虑的是啮合间隙的控制，三个行星轮的周向排布必须严格等分，角度偏差控制在0.02度以内，否则会出现个别轮齿受力过载、运行卡滞甚至打齿的问题；齿侧间隙也要根据应用场景调整，普通工业传动场景留0.1-0.2mm的侧隙即可，要是用在频繁正反转的伺服场景，侧隙还要进一步压缩，避免反向回程间隙过大影响定位精度。

　　外形尺寸方面，这套结构的径向边界就是外侧内齿圈的齿顶圆直径，安装时要注意内齿圈的固定方式，通常是在外圈设计止口和定位销孔，和设备壳体直接刚性连接，不能出现周向窜动；轴向尺寸要考虑行星轮的厚度、行星架的支撑宽度以及两端轴承的安装空间，输入轴的伸出端要和驱动单元的输出轴同轴度控制在0.05mm以内，输出端的行星架连接面要设计对应定位止口，方便和后续负载端对接。设计过程中还要做轮齿的接触强度校核，三个行星轮的载荷分配系数要取到1.1-1.2的安全余量，毕竟实际加工中三个行星轮的尺寸不可能完全一致，留够安全系数才能避免长期运行出现齿面点蚀。另外齿形选择上用的是标准渐开线直齿，加工难度低，装配时不需要考虑螺旋角的对位问题，后期维护更换配件也更方便，要是用在噪音要求高的场景，也可以在这个结构基础上改成斜齿，但要额外增加轴向止推轴承来抵消斜齿啮合产生的轴向力。

　　实际装配时要注意行星轮轴和行星架孔的配合公差，通常选H7/k6的过渡配合，既能保证轮轴不出现窜动，也方便压装拆卸；行星轮内孔要加装滚针轴承，减少行星轮自转时的摩擦阻力，轴承的润滑要预留注油通道，长期运行时定期补充润滑脂，避免干磨导致轴承抱死。这套结构的传动效率通常能达到0.97以上，比同级别的蜗轮蜗杆结构效率高很多，适合长时间连续运行的动力传输场景，要是需要实现不同的传动比，只需要调整太阳轮和行星轮的齿数配比，不需要改动整体的安装边界，适配不同功率的驱动单元时，只需要调整齿轮的模数和齿宽，整体结构的拓展性很强。
