保时捷Taycan车用动力电池模组结构设计

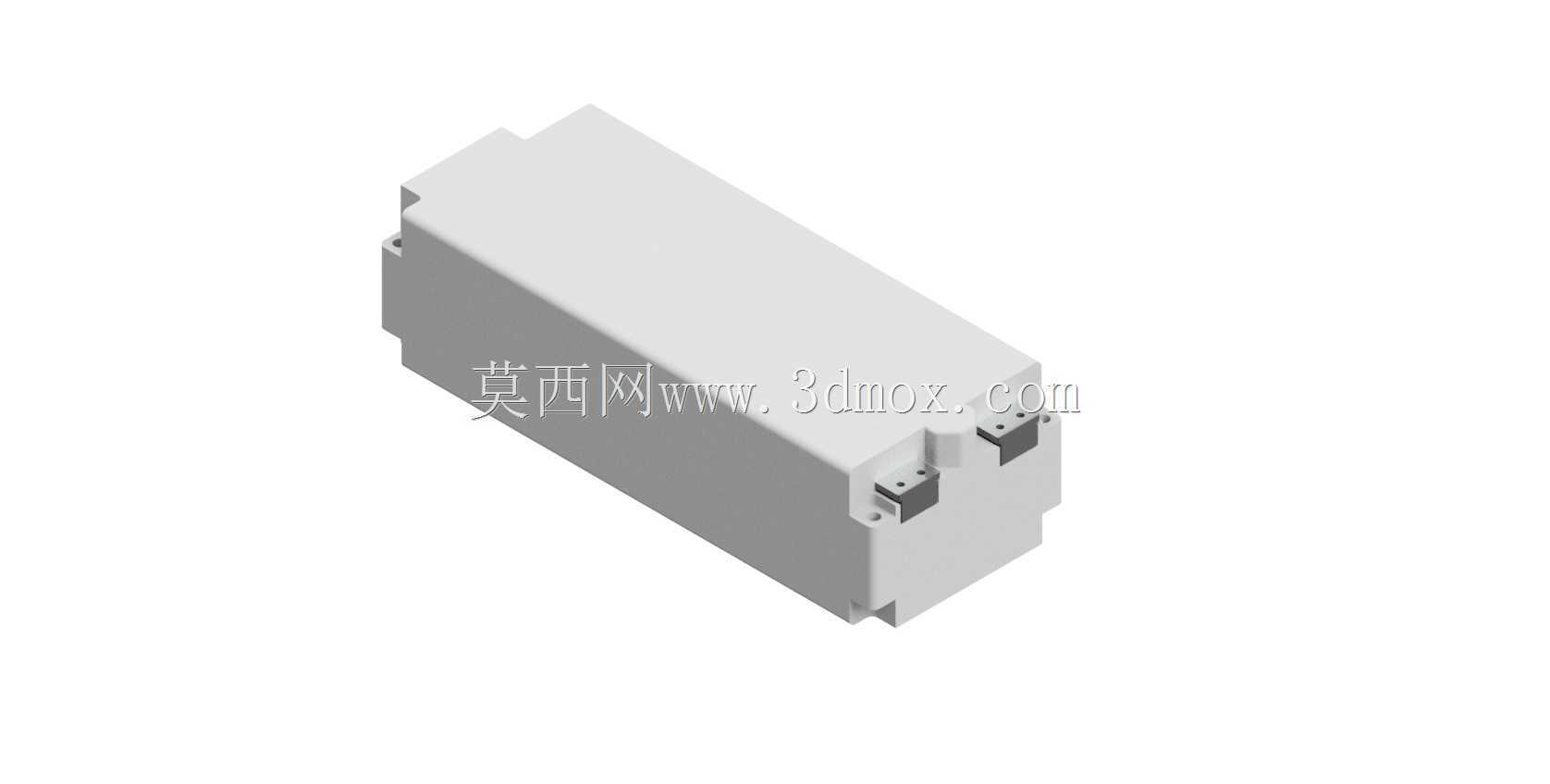

　　在新能源整车三电系统开发流程中，动力电池模组作为连接单体电芯与整包的核心中间层级，其结构合理性直接决定整包的空间利用率、结构强度与运维便利性，本次还原的车用动力电池模组，同时适配奥迪e-tron与保时捷Taycan的平台化Pack布局，核心安装边界与外部接口尺寸完全对标量产实车状态，可用于整车三电布置校核、电池包结构仿真参考、教学演示等场景。

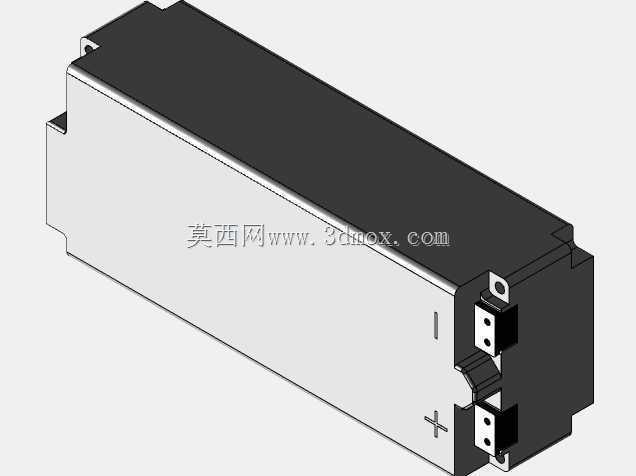

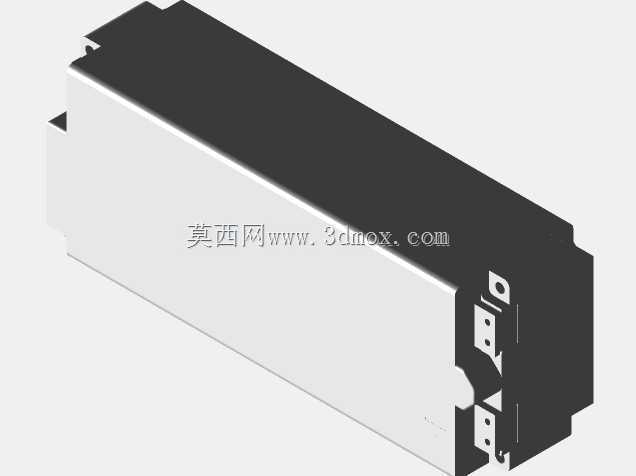

　　从实际装车场景来看，这类模组属于标准尺寸的方形电芯成组方案，外部采用一体化硬质塑壳封装，壳体侧壁设置多道纵横交错的加强筋结构，在整包受到侧面碰撞挤压时，加强筋可通过可控的溃缩变形吸收冲击能量，避免内部电芯受到直接挤压引发形变，同时筋条结构也能提升壳体自身的抗扭刚度，减少车辆长期行驶过程中振动带来的壳体疲劳开裂风险。模组两端的低压采样与高压连接接口采用对称式布局设计，接口位置预留了标准的安装定位孔与防呆结构，在Pack自动化装配线上，机械臂可直接通过定位孔完成模组的快速抓取与对位安装，无需额外调整姿态，能有效提升整线装配节拍；防呆结构则可避免装配过程中出现高压接反、采样线束插错的低级失误，降低产线返修率。

　　设计思路上，该模组没有追求极致的能量密度而牺牲结构可靠性，壳体外部轮廓做了多处圆角过渡处理，一方面是避免锐边在装配过程中划伤操作人员或划破高压绝缘层，另一方面圆角结构可分散应力集中点，在模组受到Z向颠簸冲击时，应力不会在棱角位置持续累积造成壳体开裂。模组底部预留了标准的安装固定孔位，孔位间距与整包内的液冷板安装凸台完全匹配，安装时可通过螺栓直接将模组固定在液冷板上方，模组底面与液冷板之间预留了均匀的导热垫填充间隙，保证每个电芯的底面都能与导热介质充分接触，避免出现局部散热不均导致的电芯温差过大问题，保障整组电芯的充放电一致性，延长电池循环寿命。

　　从安装边界来看，该模组的外部长宽高尺寸严格遵循整车Pack的内部空间分配要求，模组与模组之间预留了标准的绝缘间隙与高压汇流排安装空间，相邻模组之间可通过层叠母排快速实现高压串联，无需额外的转接铜排，减少了整包内的连接零件数量，降低了连接点的接触电阻与故障概率。模组顶部的盖板采用卡扣加螺栓的双重固定方式，日常运维时拆开盖板即可快速检查内部电芯状态与采样线连接情况，不需要完全破坏壳体结构，降低了后期运维成本。需要说明的是，该模型并非完全复刻量产件的所有内部细节，比如电芯内部的卷绕结构、采样线的具体走线路径、BMS从控板的布置位置未做完全还原，但所有与外部装配相关的尺寸、接口位置、安装孔位、外部轮廓都与实车保持一致，完全能够满足整车布置阶段的空间校核、结构干涉检查、装配工艺模拟的需求，也可用于新能源汽车技术教学过程中的模组结构展示，帮助从业者理解方形电芯成组的基本设计逻辑与工程考量要点。在实际的电池包开发过程中，这类标准化模组的应用可大幅缩短Pack的开发周期，工程师只需要根据不同车型的续航要求，调整模组的串联并联数量，即可快速适配不同级别车型的电池包需求，无需重新开发全新的模组结构，有效降低开发成本与验证周期，这也是当前主流车企平台化三电开发的核心思路之一。
