在新能源汽车高压配电系统、储能电池簇主回路通断场景中,这类中压直流接触器是核心的回路控制与保护执行部件,EVC175对应的电流等级覆盖101A到200A的持续载流区间,适配乘用车主驱回路、商用车辅助配电回路、储能模组簇级通断等多个场景的选型需求。从实际工程应用角度看,这类器件的核心作用是在系统正常运行时实现高压回路的稳定导通,在出现过流、短路或者系统下电指令触发时,快速分断回路切断高压输出,避免高压回路持续带电带来的安全风险,同时要耐受车辆运行过程中的振动、温度交变、湿热环境等复杂工况,保证全生命周期内的接触可靠性。
从产品功能特性来看,该型号额定工作电压设定为450VDC,刚好覆盖当前主流乘用车400V高压平台的电压上限,持续工作电流175A的参数,能够匹配单电机前驱乘用车的主回路载流需求,也可用于双电机车型的辅驱回路、快充回路通断控制;分断电流上限达到1500A,意味着在回路出现短路故障时,接触器能够在不发生触头熔焊、壳体炸裂的前提下完成故障电流分断,为后端的电池、电机、电控器件提供故障隔离保护。线圈控制端采用12VDC供电,完全适配传统车载12V低压控制平台的供电逻辑,不需要额外增加升压转换电路,能够直接对接整车VCU或者BMS的控制输出信号,降低整车配电系统的设计复杂度。

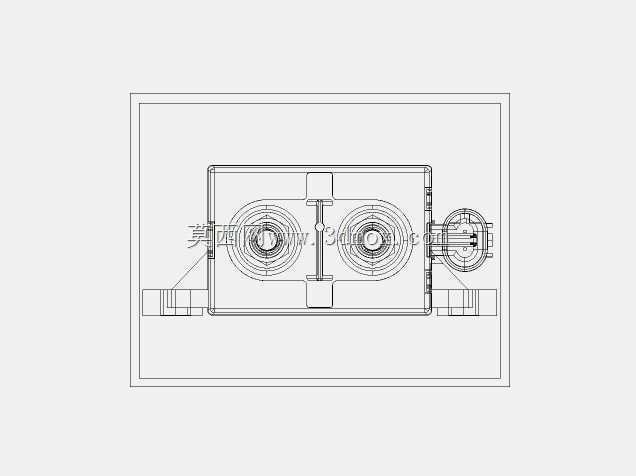

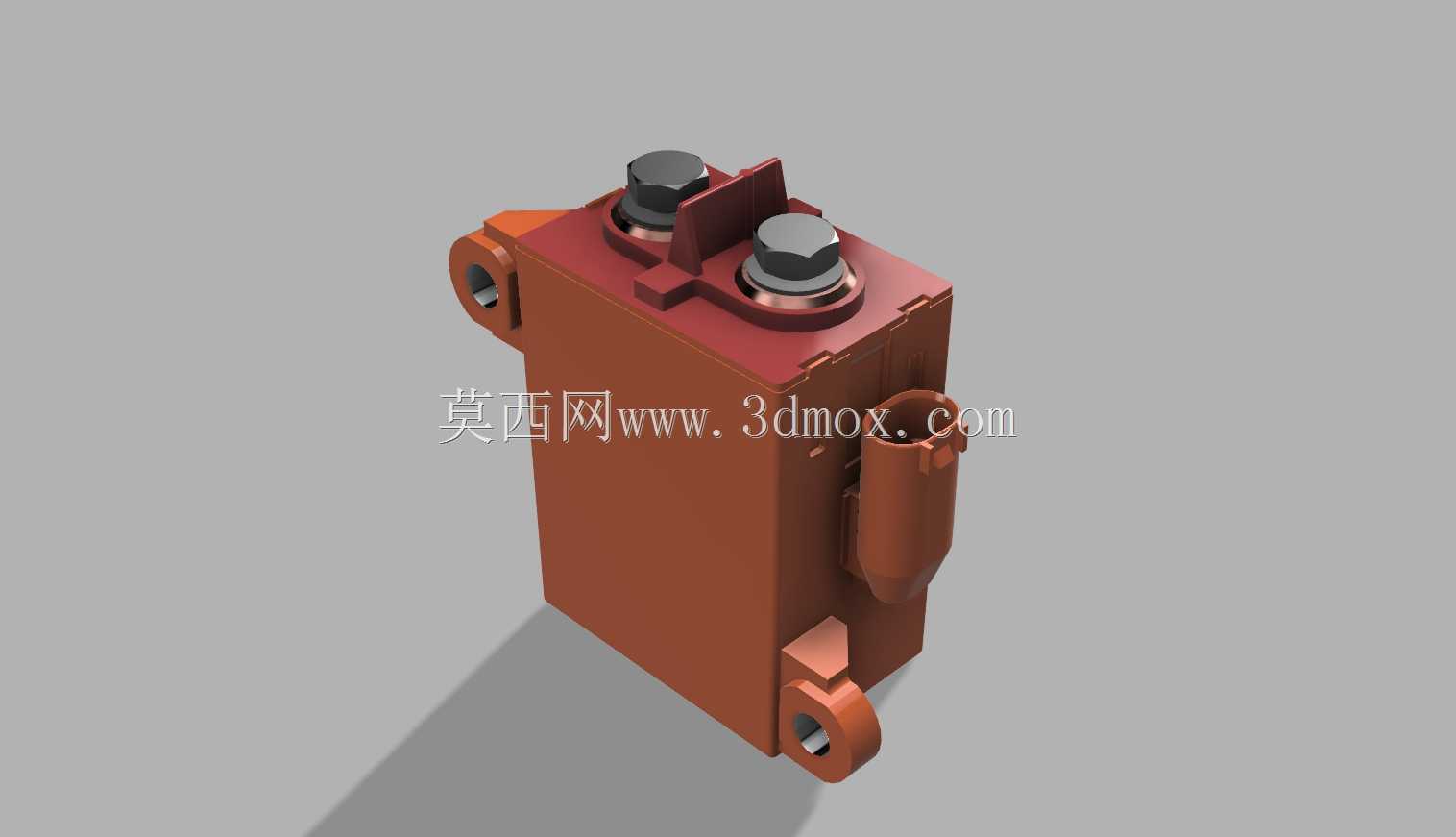

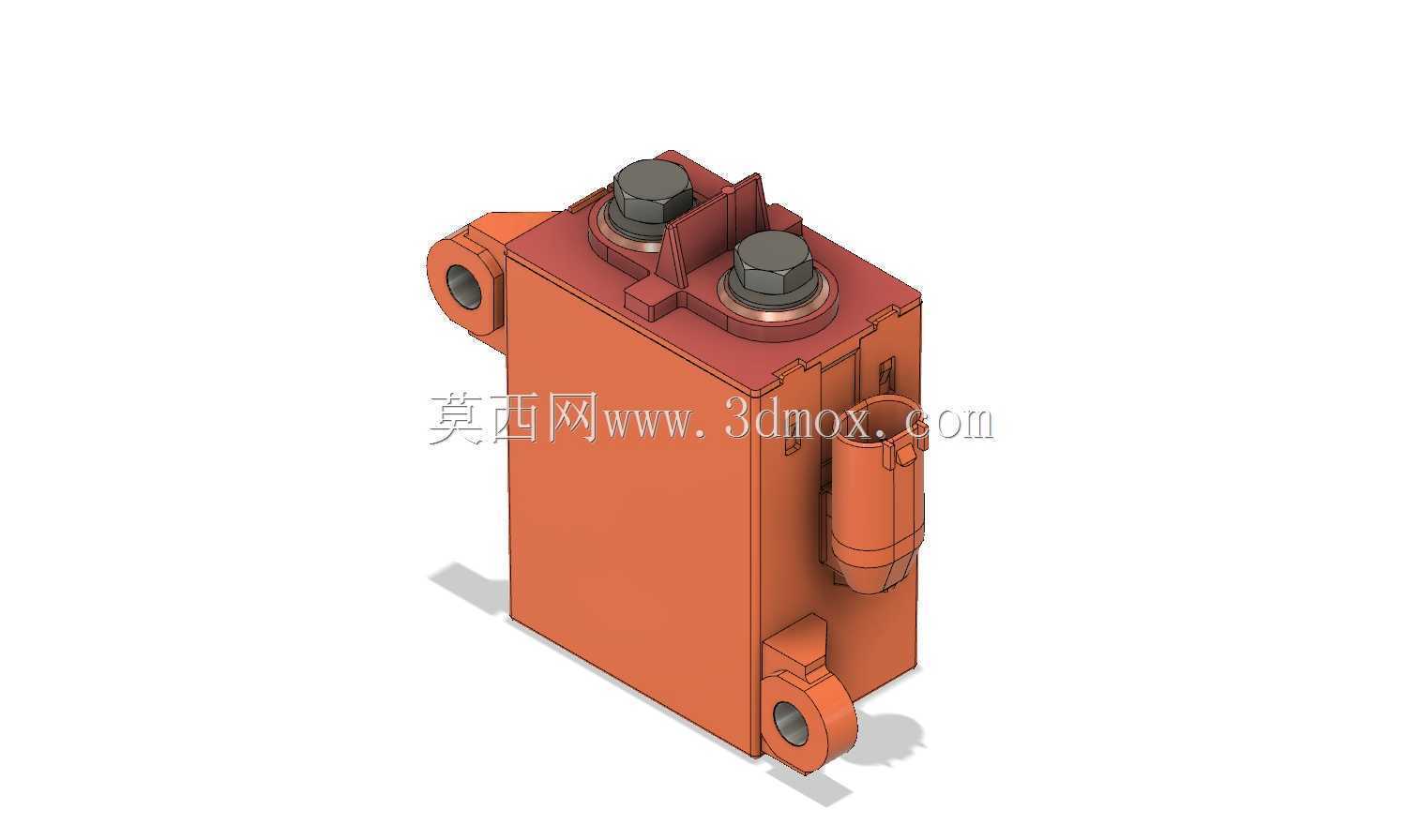

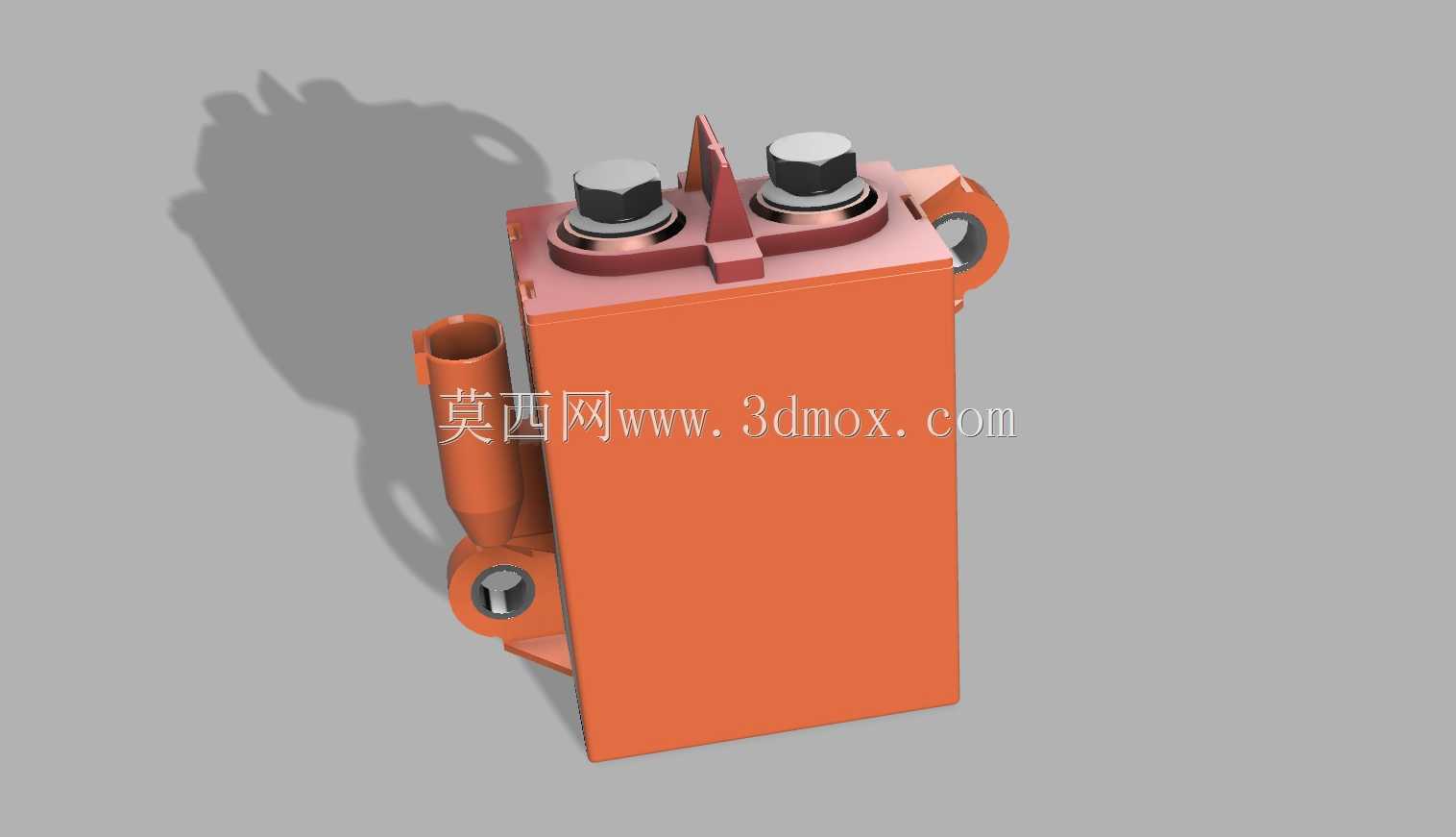

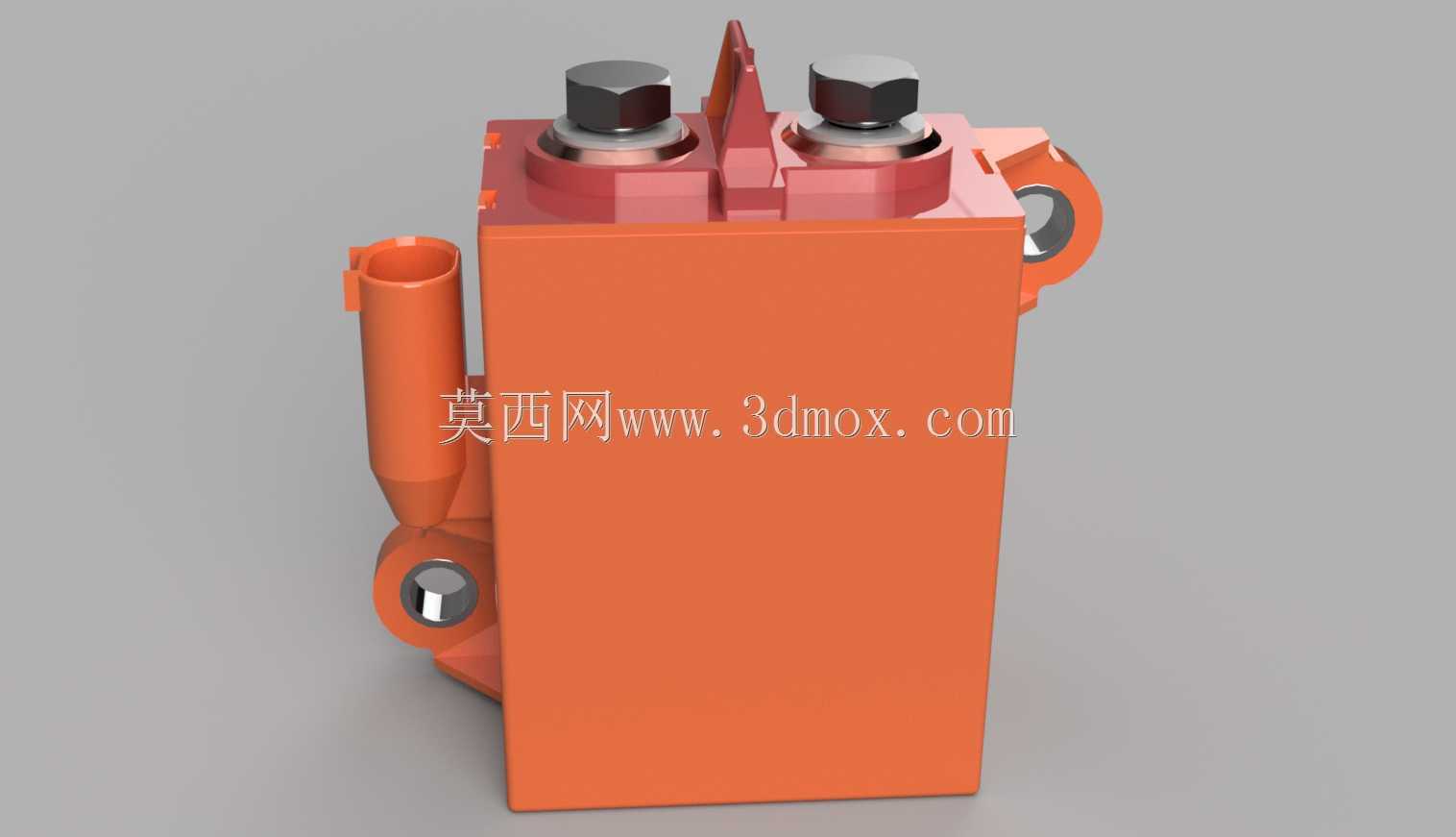

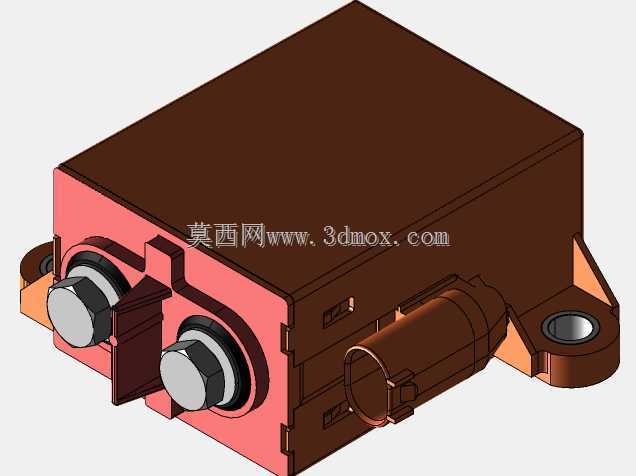

从结构设计思路上拆解这个模型,首先是壳体采用高强度绝缘耐温材料一体成型,主体为方正的腔体结构,既能够给内部的触头组件、电磁驱动组件提供足够的安装防护空间,也能在分断大电流产生电弧时,承受电弧的高温烧蚀与内部压力冲击,避免壳体破损引发高压外露风险。主回路接线端采用顶部立式铜排接线结构,两个主接线柱分别对应回路的进出端,接线柱上配置带防滑齿的六角锁紧螺母,能够适配不同线径的高压铜缆端子压接后的固定需求,铜排与壳体之间设置多层绝缘密封结构,既防止外部的水汽、粉尘进入腔体内部影响触头接触性能,也能避免高压接线端与壳体之间发生爬电击穿。侧面预留的圆柱形结构是线圈低压接线端的防护腔体,低压控制端子从该位置引出,与高压主回路之间通过绝缘筋条实现物理隔离,拉大高低压之间的爬电距离,满足车载高压器件的安规距离要求。
安装边界方面,壳体底部与侧部分别设计了带安装孔的固定支耳,支耳上的安装孔为通孔结构,可通过M6或者M8规格的螺栓将接触器固定在配电盒内部的安装支架上,支耳与壳体主体为一体化成型结构,能够承受车辆运行过程中10-2000Hz频率范围内的随机振动载荷,不会出现固定支耳断裂导致的器件移位问题。整体外形的方正设计能够最大化利用配电盒内部的安装空间,相邻器件之间只需要预留5mm以上的绝缘间隙即可满足安规要求,不需要额外增加绝缘挡板。主接线柱的中心距、接线柱顶面到安装面的高度都做了标准化设计,能够兼容同电流等级其他型号接触器的安装尺寸,在做器件替代选型时不需要调整配电盒内部的铜排走向与安装孔位,降低整车配电系统的设计变更成本。
建模过程中需要重点关注几个配合尺寸的公差匹配:首先是主接线柱与壳体之间的配合公差,要保证密封结构的压缩量处于合理区间,既不会因为压缩量过大导致装配时壳体开裂,也不会因为压缩量不足导致防护等级达不到IP67的车载要求;其次是内部电磁机构的行程尺寸,触头开距、超程参数直接影响接触器的分断能力与接触电阻,建模时要预留足够的尺寸链调整空间,匹配实际生产过程中的零件公差累积;最后是安装支耳的位置度公差,要保证多个安装孔的相对位置误差控制在0.2mm以内,避免装配时出现螺栓无法穿入的问题。另外,模型上的所有棱角位置都做了R0.5以上的圆角处理,避免生产过程中出现应力集中导致的壳体开裂,也能减少装配过程中尖锐棱角划伤高压线缆绝缘层的风险。
