内燃机点火系统火花塞结构三维设计

　　在往复式内燃机的点火系统设计中，火花塞是直接决定缸内燃烧效率、工况稳定性的核心执行部件，其结构设计的合理性不仅影响冷启动性能、怠速稳定性，还直接关联全负荷工况下的点火可靠性与部件使用寿命。从实际装车应用场景来看，这类部件广泛适配小排量通用汽油机、摩托车发动机、小型通用动力机组以及乘用车点燃式发动机，不同应用场景下的安装边界、热负荷耐受要求存在明显差异，建模过程中需要优先匹配对应缸盖的安装位尺寸约束。

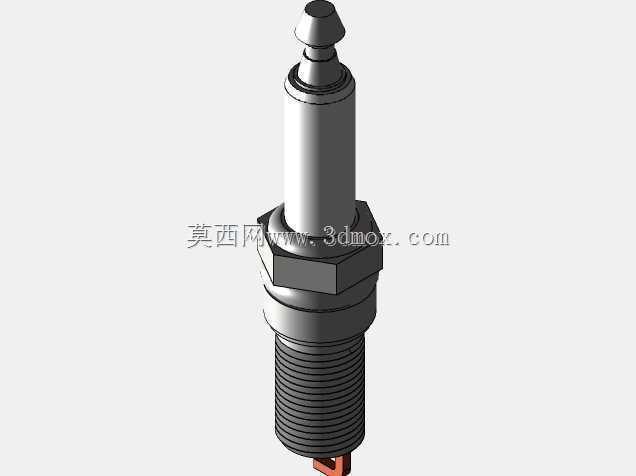

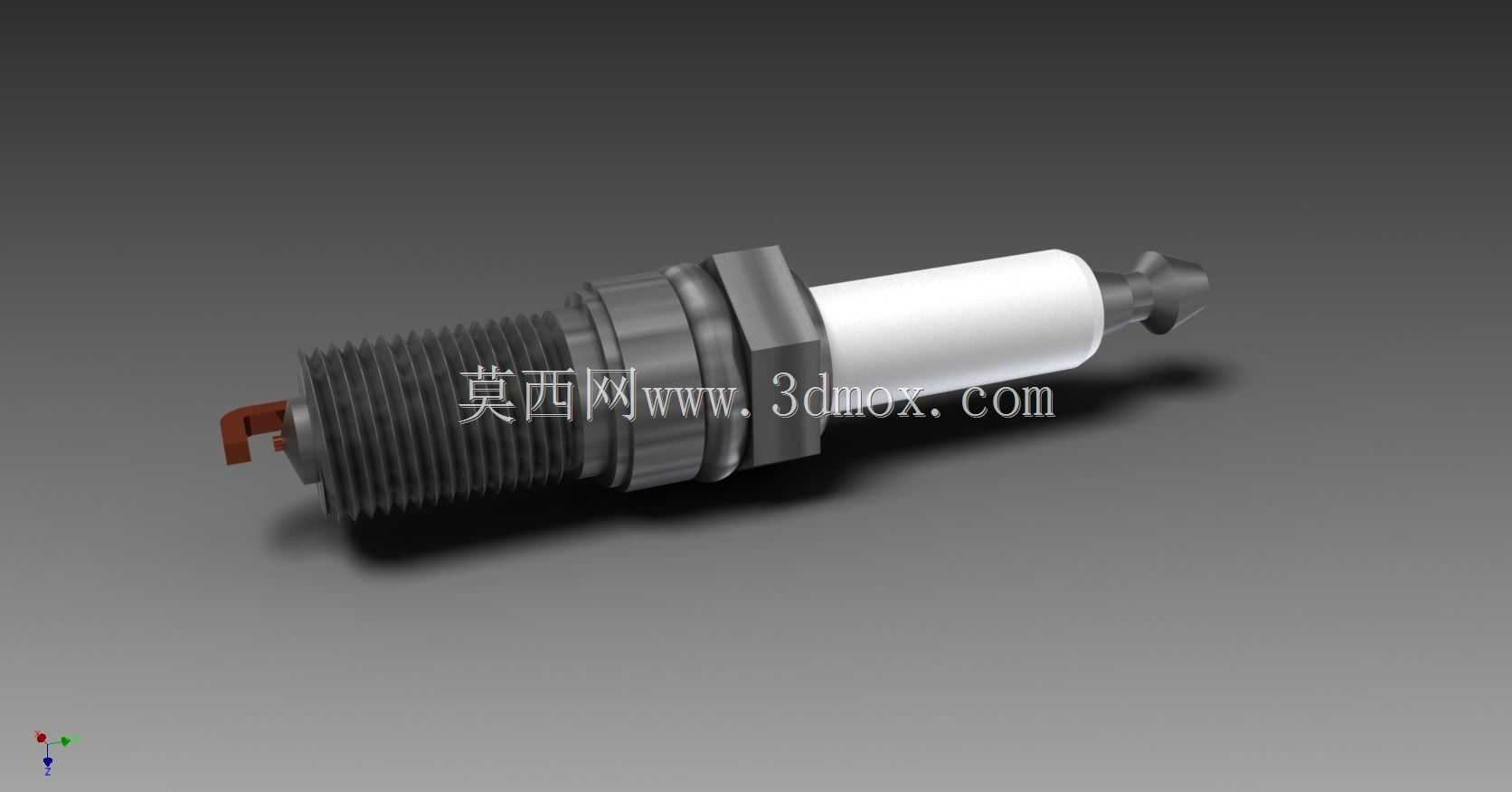

　　从结构功能拆分来看，该模型完整还原了火花塞的几个核心功能段：最下端的侧电极与中心电极构成点火间隙，是高压电击穿空气产生电弧的核心区域，建模时需要严格控制两个电极的相对位置与间隙尺寸，间隙偏差过大会导致点火能量不足、缺火等问题；中心电极外侧的陶瓷绝缘体承担高压绝缘与导热双重作用，其锥面结构需要匹配缸盖安装孔的密封座，保证燃烧室内的高压燃气不会从安装缝隙泄漏；金属壳体部分带有标准螺纹结构，是整个部件与缸盖连接的承载结构，螺纹规格、六角拧动段的对边尺寸都需要符合对应安装标准，避免装配时出现干涉或者密封失效问题；顶部的接线螺母用于连接高压点火线，将点火线圈产生的高压电传导至中心电极，其尺寸需要匹配常用的点火线接头卡扣结构。

　　设计思路上，建模时优先保证各功能段的同轴度要求，金属壳体、陶瓷绝缘体、中心电极三个核心零件的同轴度偏差需要控制在合理范围内，否则装配后会出现电极偏斜、绝缘受力不均开裂等问题。螺纹段的长度直接影响火花塞伸入燃烧室的深度，也就是点火位置的选择：伸入过深会导致电极过热引发早燃，伸入过浅则会导致点火位置偏离燃烧室最优区域，火焰传播距离变长，燃烧效率下降，因此建模时螺纹段的有效长度、密封座的位置都需要严格对应常用缸盖的安装深度要求。六角拧动段的尺寸需要匹配标准套筒的规格，保证售后维护时可以用常规工具完成拆装，不会出现套筒无法套入或者拧动时打滑的问题。

　　安装边界方面，该模型对应的螺纹规格为通用小排量发动机常用的M14×1.25规格，密封座采用锥面密封形式，不需要额外加装铜垫片即可完成密封，适配的缸盖安装孔深度需要匹配螺纹有效长度，保证拧紧后火花塞的电极端面处于燃烧室设计的点火位置。陶瓷绝缘体的外露段长度需要考虑点火线接头的安装空间，避免与发动机气门室罩盖等周边部件产生干涉，同时绝缘体的棱纹结构是为了增加表面爬电距离，避免高压电在潮湿环境下沿绝缘体表面出现闪络问题，建模时还原了这部分的防滑与爬电距离设计结构。侧电极采用折弯焊接在金属壳体端面的结构，其折弯角度、与中心电极的重叠量都经过结构验证，既保证点火间隙的稳定性，又不会在长期高温振动环境下出现电极变形、间隙变化的问题。

　　从实际工程应用的选型角度来看，这类结构的火花塞属于中等热值范围，适配多数自然吸气小排量汽油机的日常运行工况，建模时还原的壳体散热肋结构可以帮助将电极吸收的燃烧热量通过螺纹传导至缸盖冷却水套，避免电极温度过高产生炽热点火，同时也不会因为温度过低导致电极表面积碳，影响点火可靠性。整个模型的各零件装配关系完全按照实际产品的装配逻辑搭建，金属壳体与陶瓷绝缘体之间采用卷边压装的固定结构，中心电极与陶瓷绝缘体之间通过密封填料完成固定与密封，所有配合面的尺寸公差都参考实际量产产品的设计要求，可直接用于点火系统结构教学、发动机周边部件装配干涉检查、维修拆装模拟等场景。
