本田C系列摩托车手动离合器结构设计

　　这款手动离合器主要适配本田Asterea、Legenda、Grand、Supra x 100、Supra fit 110、C70等多款小排量卧式发动机车型，是摩托车动力传输路径中承担动力切断与接合功能的核心部件，日常使用场景覆盖城市通勤代步、短途载物出行等民用摩托使用工况，直接决定车辆起步平顺性、换挡操作手感以及动力传递效率。

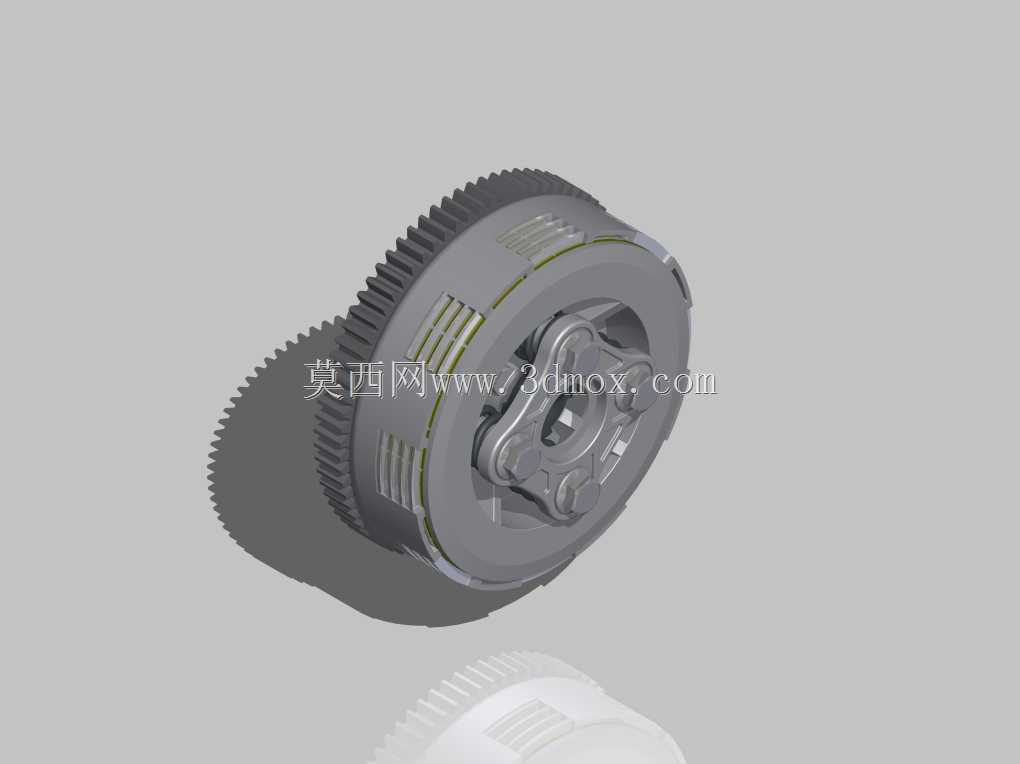

　　从实际功能逻辑来看，该离合器为手动操纵湿式多片结构，安装于发动机曲轴输出端与变速器输入轴之间的腔体内部，浸泡在发动机润滑油中工作，依靠摩擦片组之间的静摩擦力传递发动机输出扭矩。当骑手捏下离合手柄时，拉线驱动分离机构推动压盘轴向移动，解除对摩擦片组的压紧力，主动摩擦片与从动摩擦片之间产生相对滑转，切断曲轴到变速器的动力传输，此时即可完成挡位切换操作；松开离合手柄时，压盘在弹簧弹力作用下回位，将主动、从动摩擦片牢牢压紧，动力恢复传递，驱动车辆行驶。多片式的结构设计能够在有限的径向空间内提供足够的摩擦接触面积，满足小排量发动机的扭矩传递需求，湿式工作环境则可以有效带走摩擦产生的热量，降低摩擦片磨损速率，延长部件使用寿命。

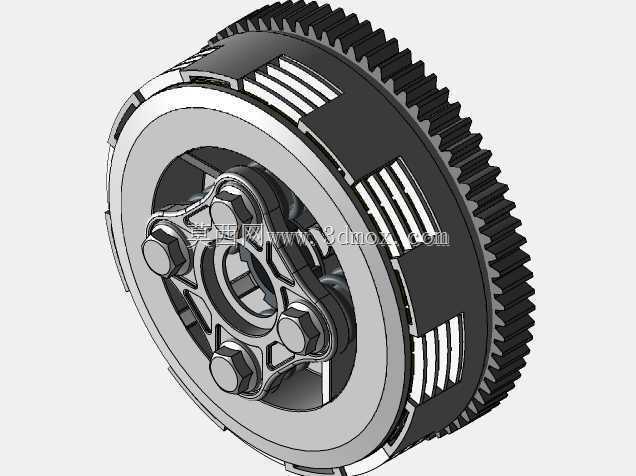

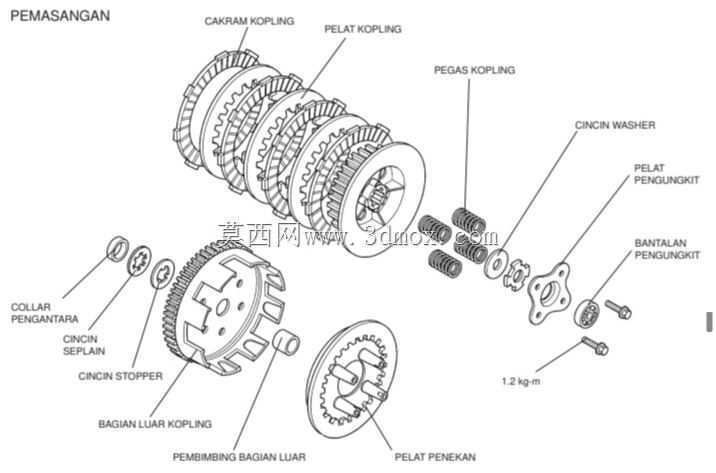

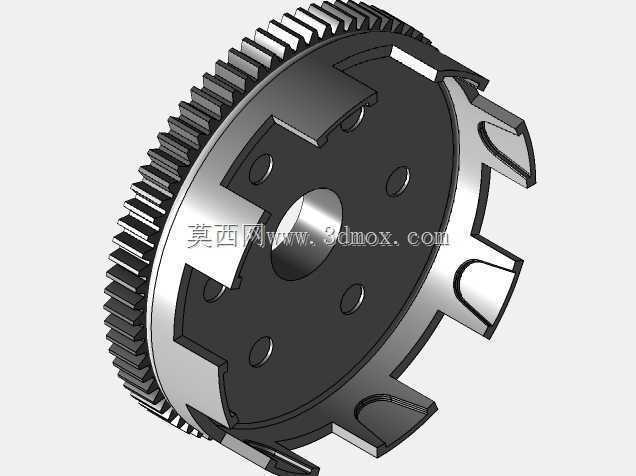

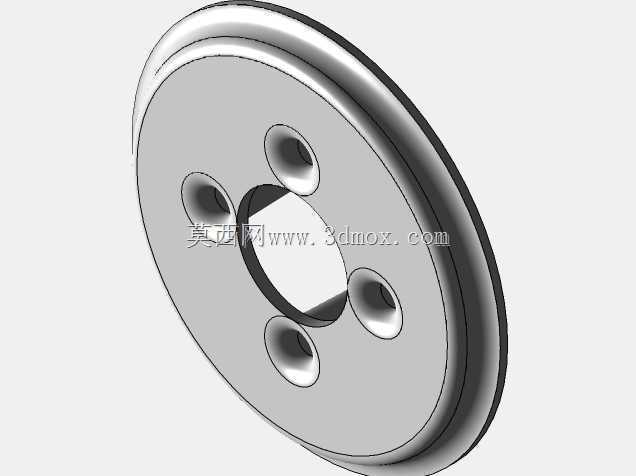

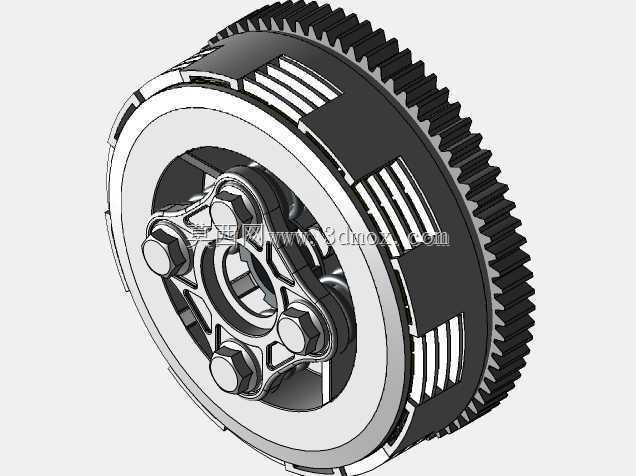

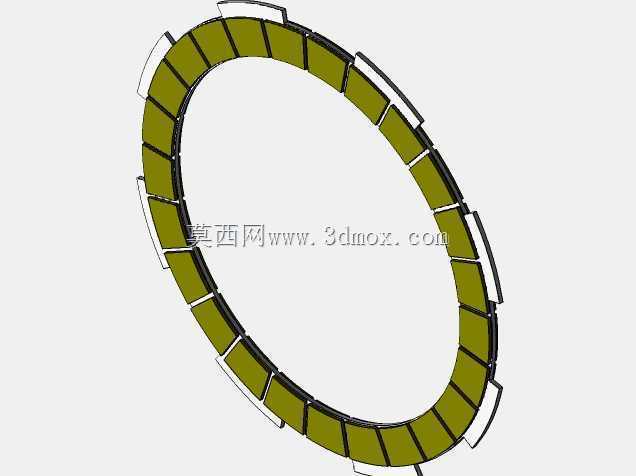

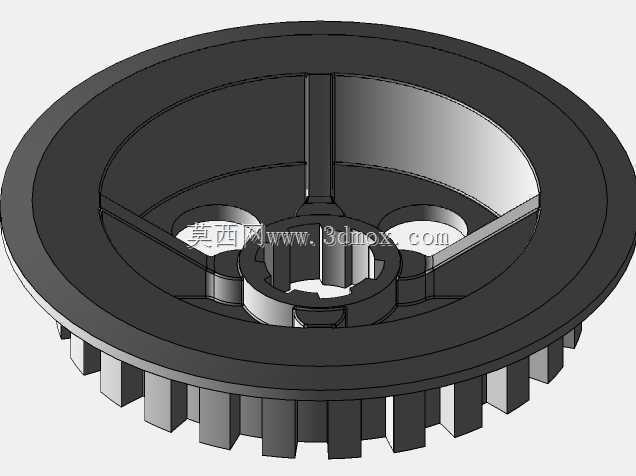

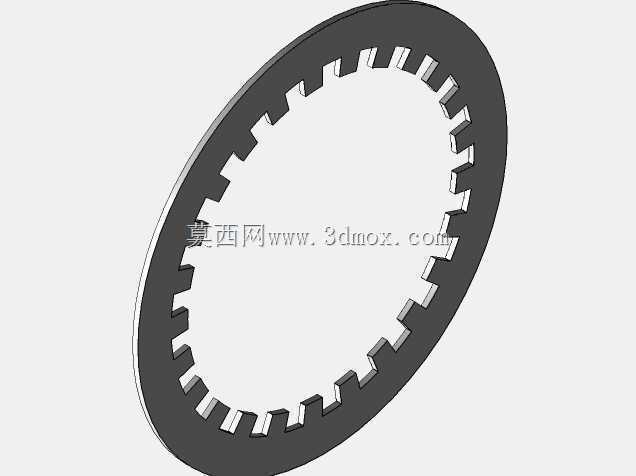

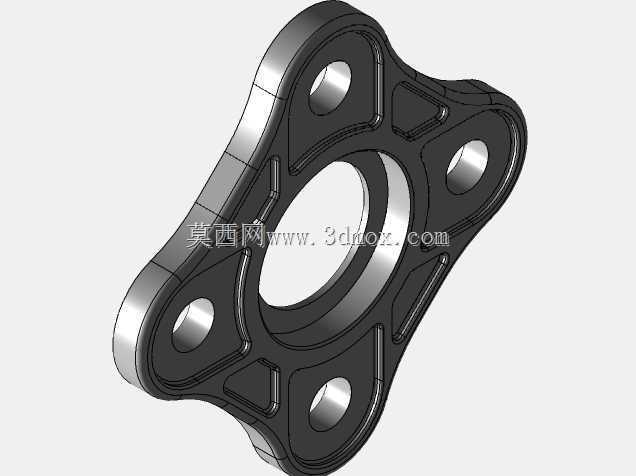

　　在结构设计层面，该离合器的主动部分集成了大直径启动从动齿轮，与启动电机的驱动齿轮啮合，承担电启动时的动力传递功能，齿轮齿形采用渐开线圆柱直齿设计，啮合重合度满足启动工况的瞬时大扭矩冲击要求，齿部做了倒角处理，降低啮合打齿风险。离合器毂采用带径向散热槽的结构设计，圆周方向均匀分布的通槽既可以让润滑油顺利进入摩擦片组之间实现润滑冷却，也能在离合器高速旋转时带动润滑油形成循环流动，带走摩擦产生的磨屑与热量，避免摩擦片过热烧蚀。压盘的分离指结构做了刚度优化，保证分离行程内压盘轴向移动的平行度，避免偏磨导致的离合结合抖动问题；摩擦片组采用交错排布的钢质主动片与纸质基摩擦材料从动片组合，摩擦系数稳定，结合过程平顺，从动片内花键与变速器输入轴花键采用间隙配合，保证轴向滑动顺畅无卡滞。

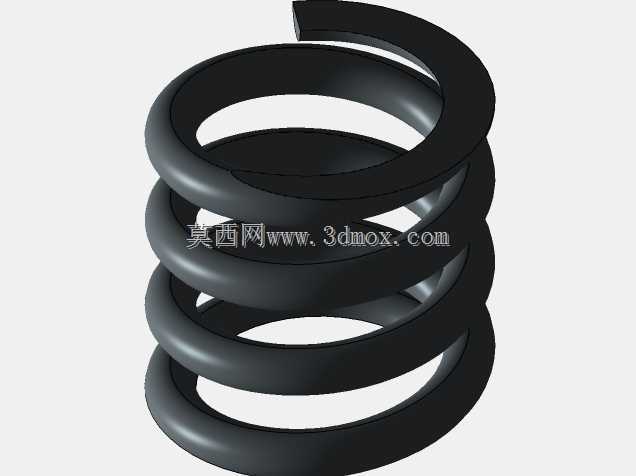

　　从安装边界来看，该离合器整体为同轴回转类结构，最大外圆为启动齿圈的齿顶圆，安装时需保证与曲轴、变速器输入轴的同轴度公差在0.05mm以内，避免高速旋转时产生动不平衡导致的发动机振动。离合器的轴向安装尺寸需匹配发动机右箱体的腔体深度，分离轴承的工作行程与离合手柄的自由行程需匹配，保证分离彻底、结合完全，不会出现半联动打滑或者分离不彻底打齿的问题。离合器弹簧采用圆周均布的圆柱螺旋压缩弹簧，弹簧刚度经过匹配调校，既保证足够的压紧力传递额定扭矩不打滑，也能控制离合手柄的操作力在合适范围，降低长时间骑行的操作疲劳。

　　针对民用小排量摩托的使用场景，该结构在设计时充分考虑了维护便利性，离合器总成通过中心螺母固定在曲轴端部，拆解时只需打开发动机右盖即可完成摩擦片更换、间隙调整等维护操作，无需拆解发动机其他核心部件。摩擦片的磨损极限间隙设置合理，正常使用工况下能够保证较长的维护周期，适配日常通勤用户的使用需求。同时，离合器的从动毂与输入轴的配合花键做了表面强化处理，能够承受频繁换挡带来的花键磨损，提升部件的整体耐用性。
