内燃机活塞连杆组件结构设计

项目分类:通用机械零部件 发布时间:2024-09-25 ID:775870
  • 内燃机活塞连杆组件结构设计
  • 内燃机活塞连杆组件结构设计
  • 内燃机活塞连杆组件结构设计
  • 内燃机活塞连杆组件结构设计
  • 内燃机活塞连杆组件结构设计
  • 内燃机活塞连杆组件结构设计
  • 内燃机活塞连杆组件结构设计
  • 内燃机活塞连杆组件结构设计

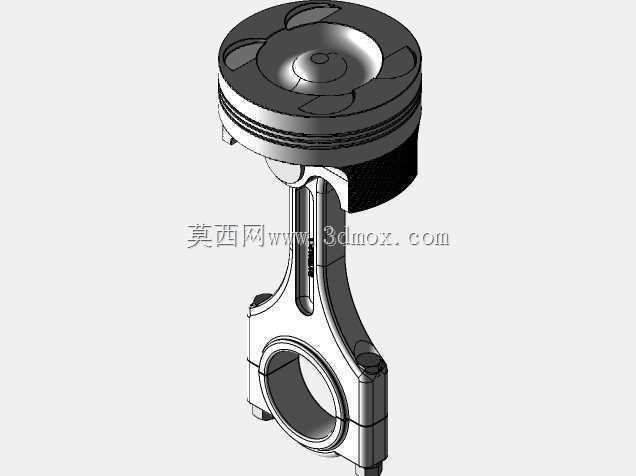

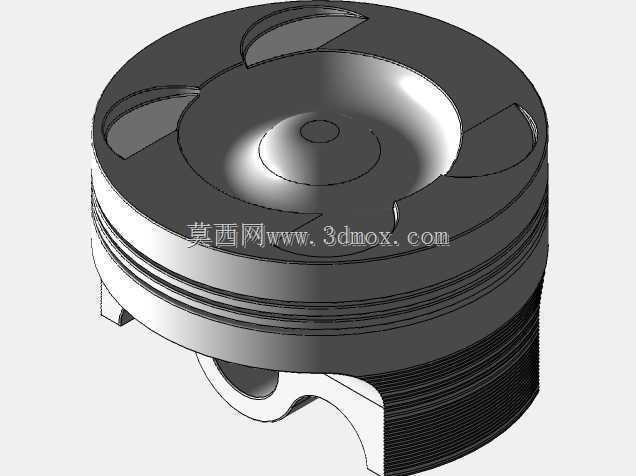

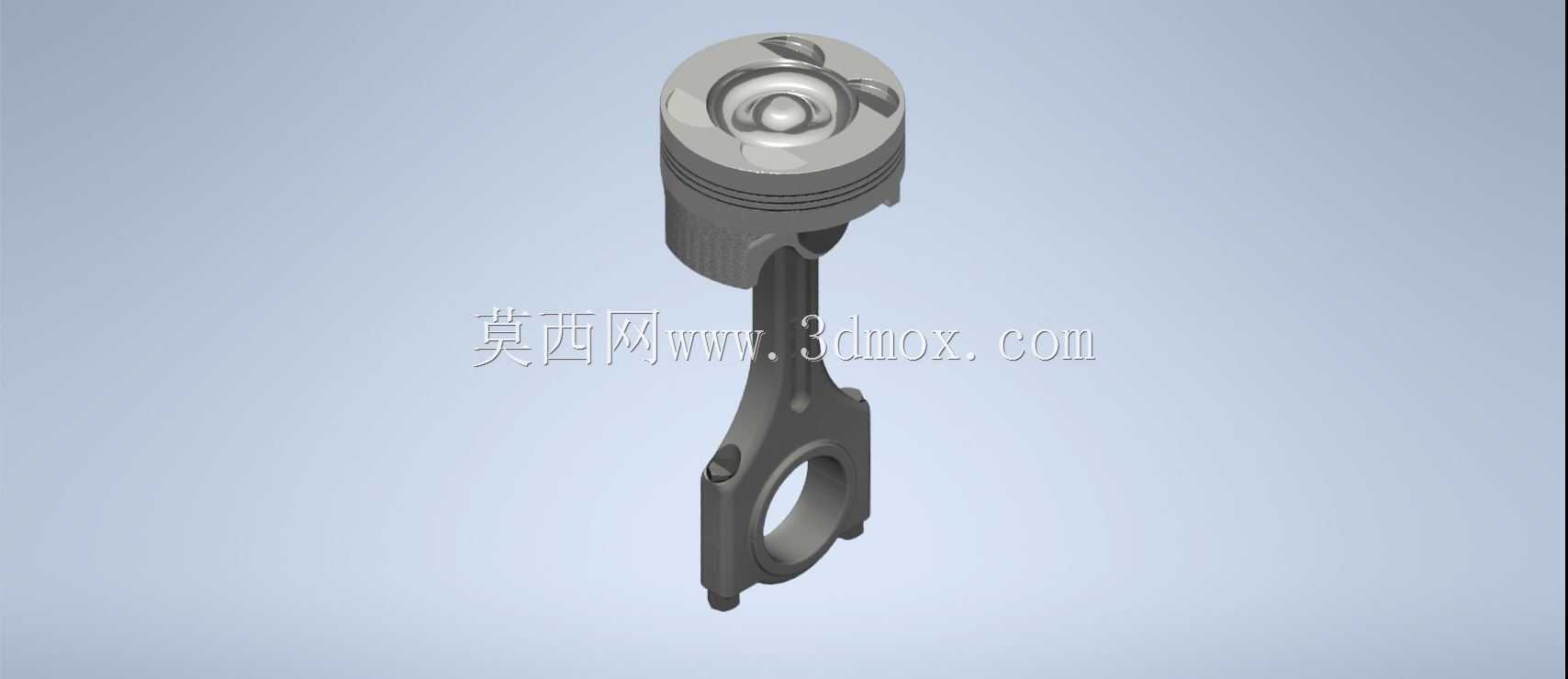

  这套活塞连杆组件是内燃机曲柄连杆机构的核心运动部件,承担着将燃烧室内燃气爆发压力转化为曲轴旋转扭矩的关键作用,广泛适配于小排量四冲程汽油机、通用小型动力设备的动力单元中。从实际工况出发,活塞头部采用了凹坑型燃烧室造型,可在压缩行程末端组织合理的缸内气流运动,配合气门避让凹坑避免活塞运行到上止点时与进排气门发生运动干涉,头部三道环槽的设计分别对应两道气环与一道油环,气环负责密封燃烧室内的高压燃气,油环则负责刮除缸壁多余润滑油,避免机油窜入燃烧室参与燃烧。活塞销座部位做了加厚加强处理,可承受燃气爆发瞬间传递来的交变冲击载荷,销孔内部的高精度加工面能保证活塞销与连杆小头的配合精度,减少运动过程中的磨损与异响。

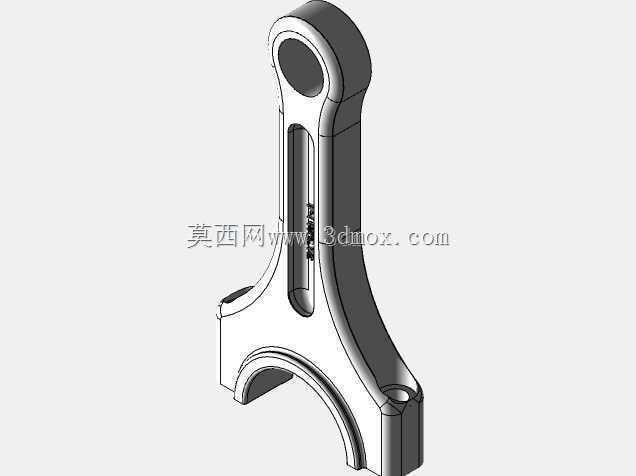

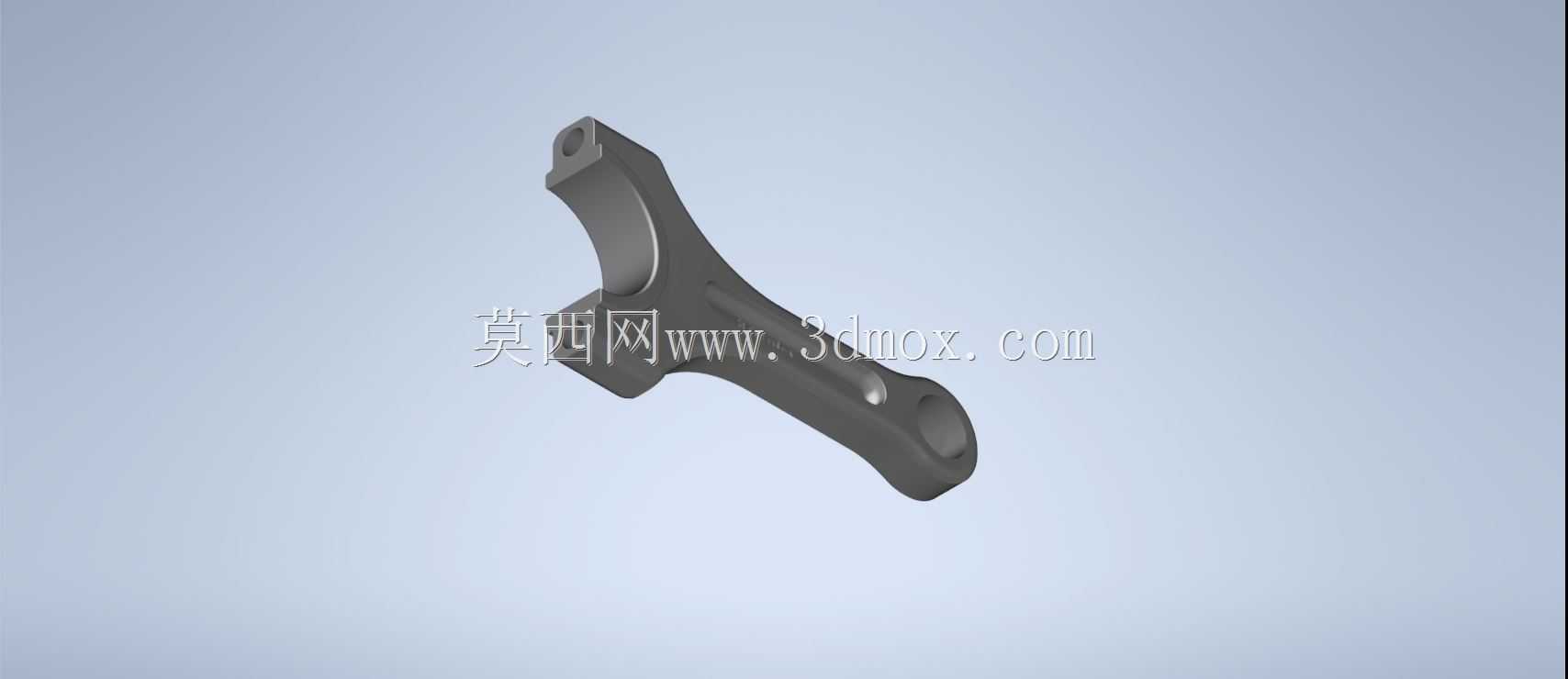

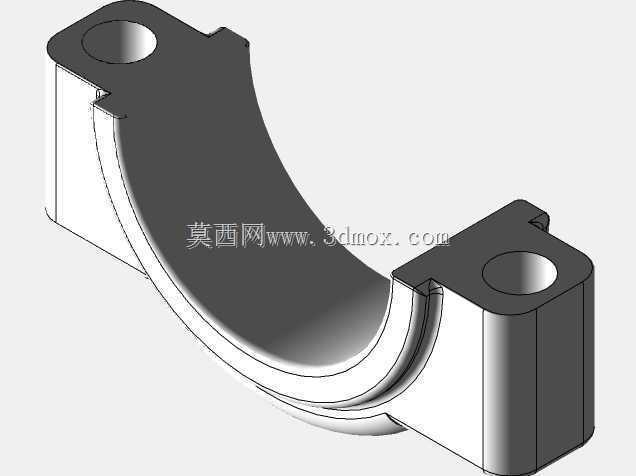

  连杆部分采用了工字型截面的杆身设计,这种结构在保证整体抗弯、抗扭强度的前提下,尽可能降低了组件自身的往复运动质量,减少曲轴高速旋转时产生的惯性力,降低发动机整体振动水平。连杆小头的衬套安装位预留了合理的过盈配合余量,装配时压入铜基衬套后可形成耐磨的摩擦副,与活塞销配合实现活塞与连杆之间的铰接运动;连杆大头采用分体式设计,结合面的定位结构可保证连杆盖安装时的位置精度,大头内孔与轴瓦的配合尺寸严格按照内燃机设计公差要求设定,能保证与曲轴连杆轴颈的配合间隙处于合理区间,建立稳定的润滑油膜,避免出现烧瓦、抱轴等故障。在安装边界层面,活塞的裙部型线采用了中凸变椭圆设计,常温下裙部截面为椭圆形,长轴垂直于活塞销方向,

  可抵消活塞受热膨胀后的变形量,保证热态下活塞与气缸壁之间的配合间隙均匀,避免冷态敲缸、热态拉缸的问题;活塞整体的压缩高度经过精准核算,可保证发动机的实际压缩比处于设计值区间,避免压缩比过高引发爆震、过低导致动力输出不足的问题。连杆大小头的中心距尺寸严格匹配对应机型的曲柄半径与活塞行程参数,装配后活塞运行到上止点时,活塞顶面与气缸盖底面的余隙高度符合设计要求,不会出现活塞顶撞气缸盖的故障,运行到下止点时活塞裙部也不会脱出气缸套下端,保证运动全程的导向稳定性。从结构设计逻辑来看,这套组件的所有尺寸公差、形位公差都围绕高速往复运动的可靠性设定,活塞环槽的平面度、连杆大小头孔的平行度、连杆杆身的直线度都有严格的精度要求,

  可保证组件在每分钟数千转的往复运动中保持稳定的工作状态,既能够承受燃气爆发时的瞬间高压冲击,也能够长期承受交变载荷带来的疲劳考验,适配通用动力设备、小型乘用车动力单元的使用需求,在结构建模过程中完整还原了各个部位的倒角、卸荷槽、油孔等细节特征,可直接用于结构教学、运动仿真、装配干涉检查等场景,帮助设计人员验证曲柄连杆机构的运动轨迹,校核不同工况下的部件受力情况。
