五加仑手提式方形储水罐体结构设计

　　在户外作业、小型生产供液、应急储配等场景中，便携储液容器的结构合理性直接决定使用体验与耐用性，这款五加仑容量的方形储水罐，正是针对这类高频移动储液需求做的定向结构优化。从实际使用场景出发，这类罐体常被用于车间切削液临时转运、户外作业饮用水存储、农用小规模药液配比盛装，也可配套小型净水设备做常压储水单元，使用过程中需要频繁提拿移动、堆叠放置，还要耐受常规液体的弱腐蚀，同时兼顾倾倒时的流速控制与静置时的放置稳定性。

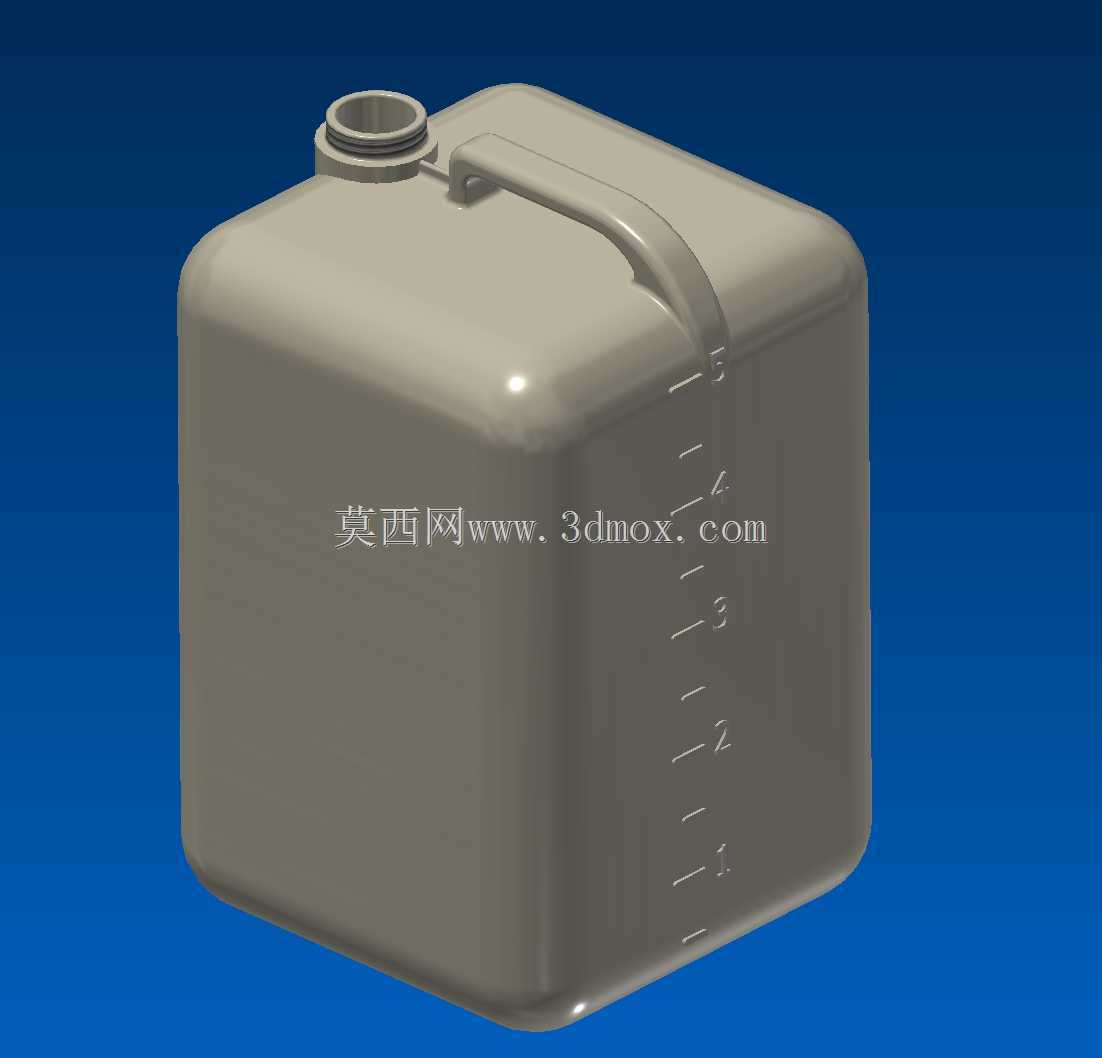

　　设计阶段最先敲定的是方形主体结构，区别于传统圆形储水桶，方形截面的罐体在同占地面积下的容积利用率能提升23%左右，不管是放在货架层板、作业台面还是运输货箱内，都不会出现圆形罐体易滚动、相邻罐体间隙浪费空间的问题，罐体的四个竖直棱边全部做了大圆弧过渡处理，避免直角棱边在受撞击时出现应力集中开裂的问题，同时圆弧过渡也更适配滚塑或者吹塑的成型工艺，减少成型过程中边角位置的壁厚不均缺陷。

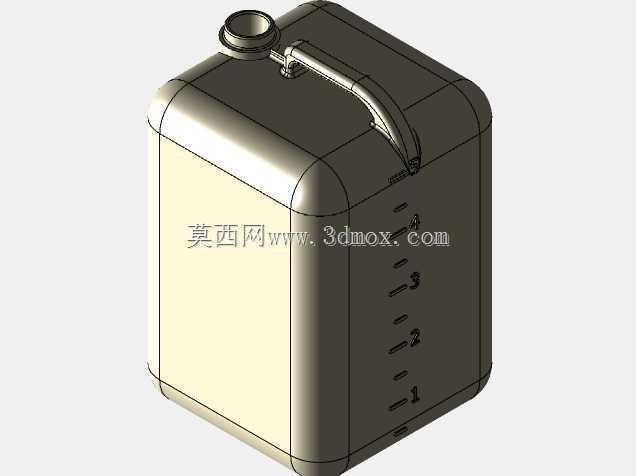

　　罐体顶部的一体化提手是结构设计的核心细节，提手的弧度完全贴合成年人手部握持的自然曲线，握持位置做了2mm的下沉加厚处理，提手与罐体顶面的连接位置采用了渐变式的加强筋过渡，而非直接直角连接，在满液承重状态下，连接位置的应力能顺着加强筋均匀分散到罐体顶面的整个区域，不会出现提手根部断裂的问题。注液口设置在顶面靠近边角的位置，采用标准外螺纹接口，可适配通用的密封旋盖，注液口的凸起高度做了严格控制，既保证旋盖时有足够的螺纹啮合长度，又不会因为凸起过高导致罐体倒置或者堆叠时出现注液口受力变形的问题。

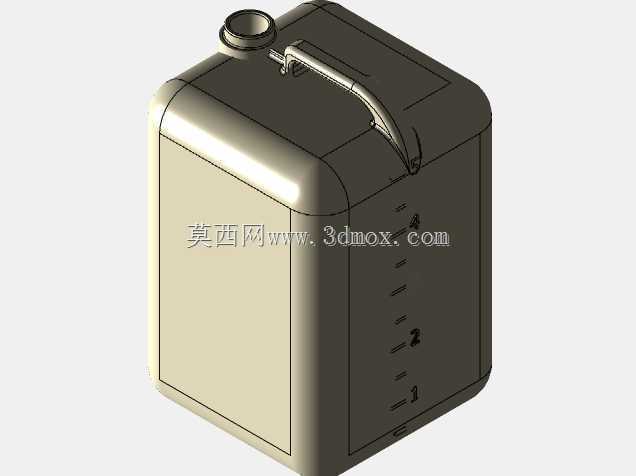

　　罐体侧面模压成型的容量刻度线，从底部1加仑位置到顶部满容位置做了等距标识，刻度线采用内凹式结构，不会因为长期摩擦出现标识磨损脱落的问题，方便使用过程中快速判断剩余液量，也能在配比液体时直接通过刻度控制容量，不需要额外搭配量具。罐体的壁厚采用了梯度设计，底部与顶面的壁厚比侧壁厚1.2mm，底部还做了一圈凸起的支撑边，让罐体放置时只有支撑边接触放置面，既减少罐体底面的磨损，又能在放置面存在少量积水或者杂物时，避免罐体底面直接被浸泡或者硌伤。

　　从安装与适配边界来看，这款罐体的外部长宽尺寸控制在190mm见方，满液总高度含注液口为360mm，可适配常规的小型饮水机放置位、车间标准工具柜层板间距，堆叠放置时上层罐体的底部支撑边刚好卡入下层罐体顶面的限位凹槽内，堆叠三层时不会出现滑移倾倒的问题。提手的抬起高度距离罐体顶面35mm，佩戴常规劳保手套时也能顺利伸入握持，不会出现卡手的问题。注液口的螺纹规格适配市面上通用的水龙头接头、出水软管接头，不需要额外做转接件就能实现定点放液。

　　结构验证阶段重点校核了满液状态下的提手承重强度、侧壁耐液压变形量，常温下满液提拿时提手的最大变形量控制在1.5mm以内，侧壁在满液静置时的外鼓变形量不超过1mm，完全满足长期重复使用的结构强度要求，同时整体结构没有多余的零散配件，一体成型的结构也避免了拼接位置的渗漏风险，适配绝大多数常压非强腐蚀液体的存储转运需求。
