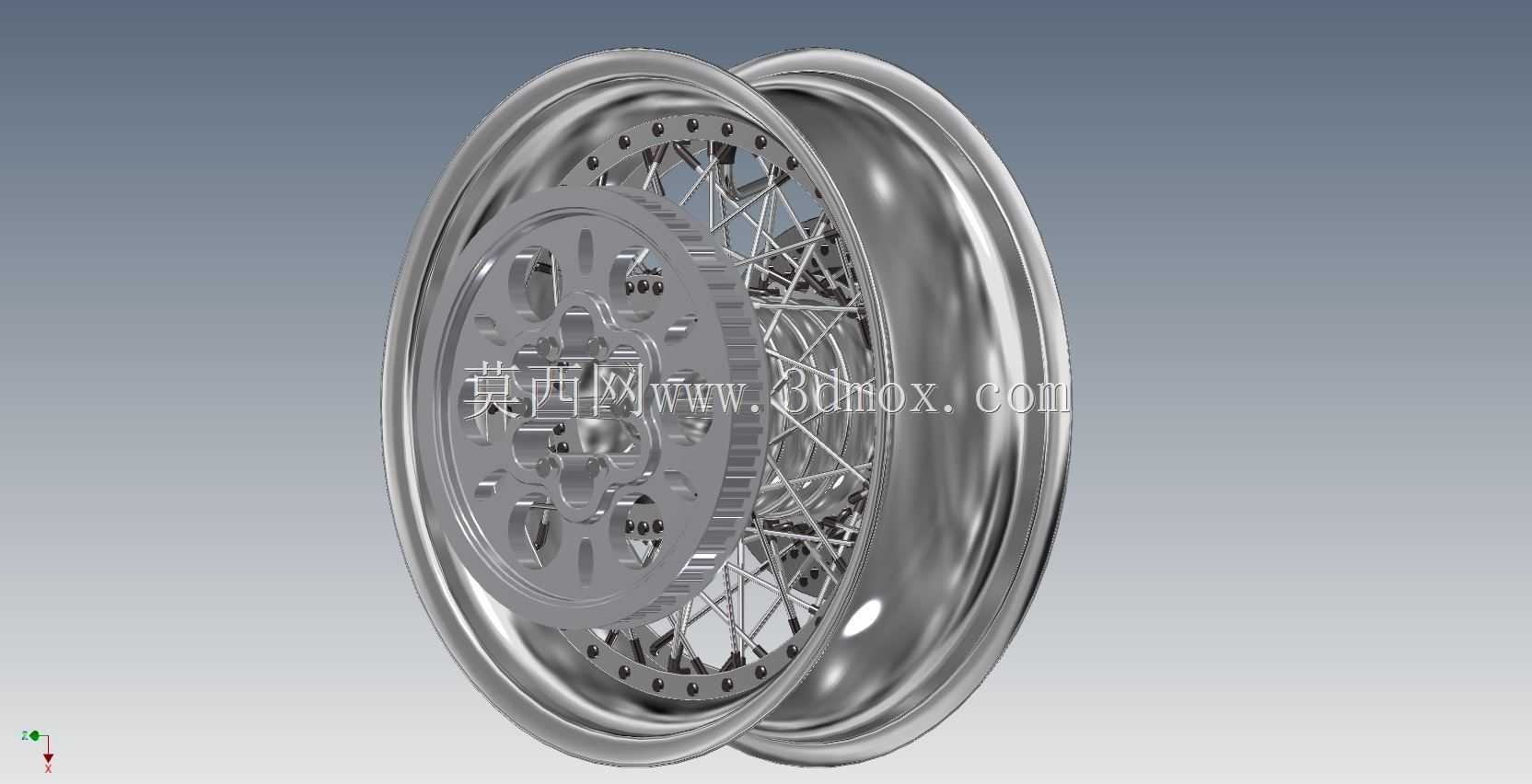

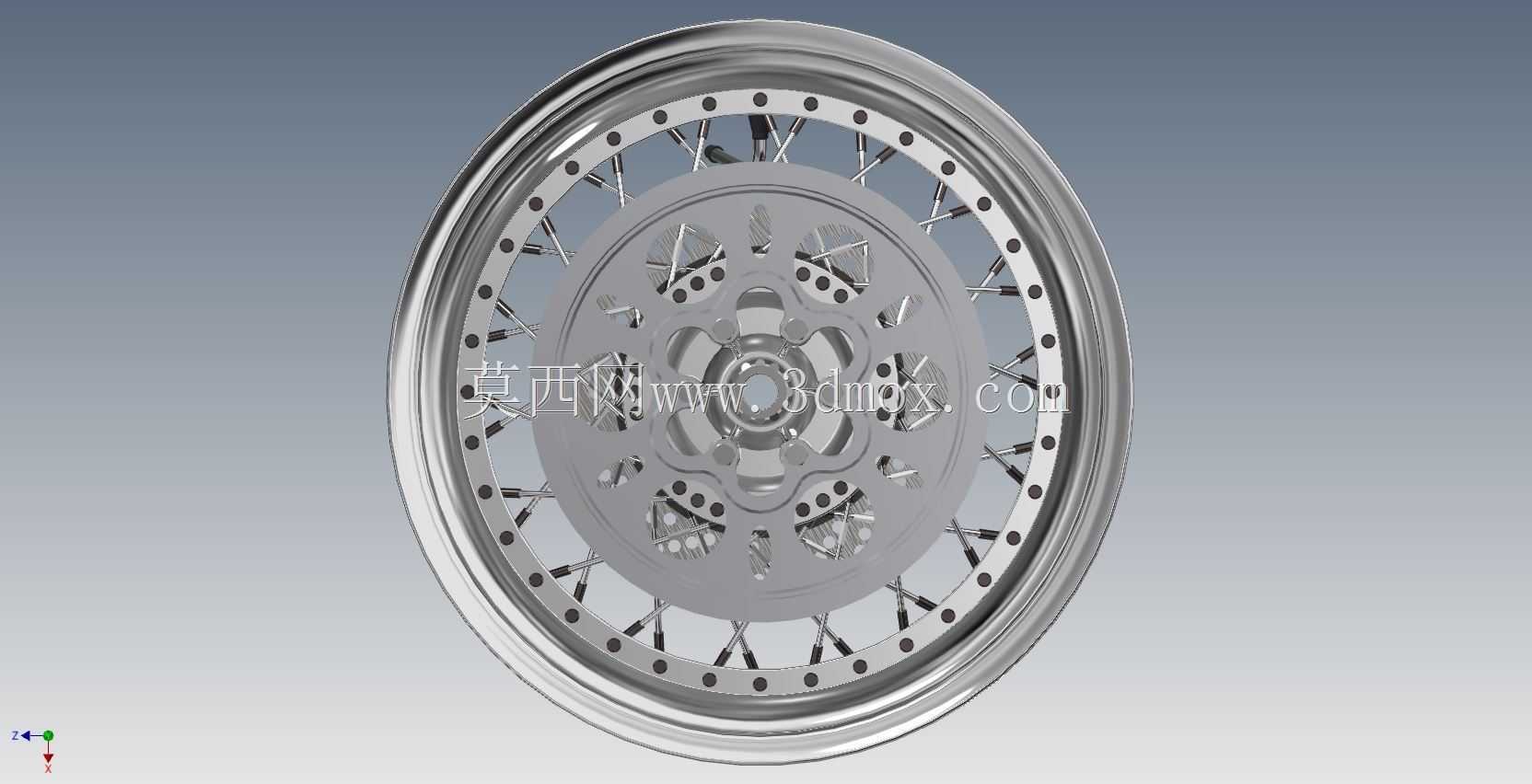

17×6规格辐条式后摩托车轮组结构

　　在两轮机动车的行走系统设计中，后轮作为直接承接动力输出、承载整车及骑乘人员载荷的核心部件，其结构合理性直接决定车辆行驶的稳定性、制动可靠性与动力传递效率。这款17×6规格的后轮组，适配大排量巡航类摩托车的改装与配套需求，轮辋宽度达到6英寸，可匹配宽幅真空轮胎，在高速过弯时能提供更大的接地面积，降低侧倾时的轮胎形变量，提升抓地极限。

　　从结构组成来看，该轮组集成了滚动支撑、制动执行、动力传递三大核心功能模块，无需额外加装转接构件即可完成与后摇臂、传动系统、制动系统的对接。中心轮毂部位设计有标准轴承安装位，采用双列深沟球轴承的适配结构，可承受径向与轴向的复合载荷，抵消车辆行驶过程中路面颠簸带来的冲击，同时保证车轮转动的同轴度，避免高速行驶时出现轮组跳动的问题。轮毂与外圈轮辋之间采用多根辐条交叉排布的连接形式，这种辐条布局并非单纯追求复古外观，每根辐条的张紧角度都经过力学计算，可将路面传递的冲击力均匀分散到整个轮辋圆周，相比一体式铸造轮圈，在非铺装路面行驶时具备更好的韧性，能缓冲部分硬冲击，减少轮辋开裂的风险。

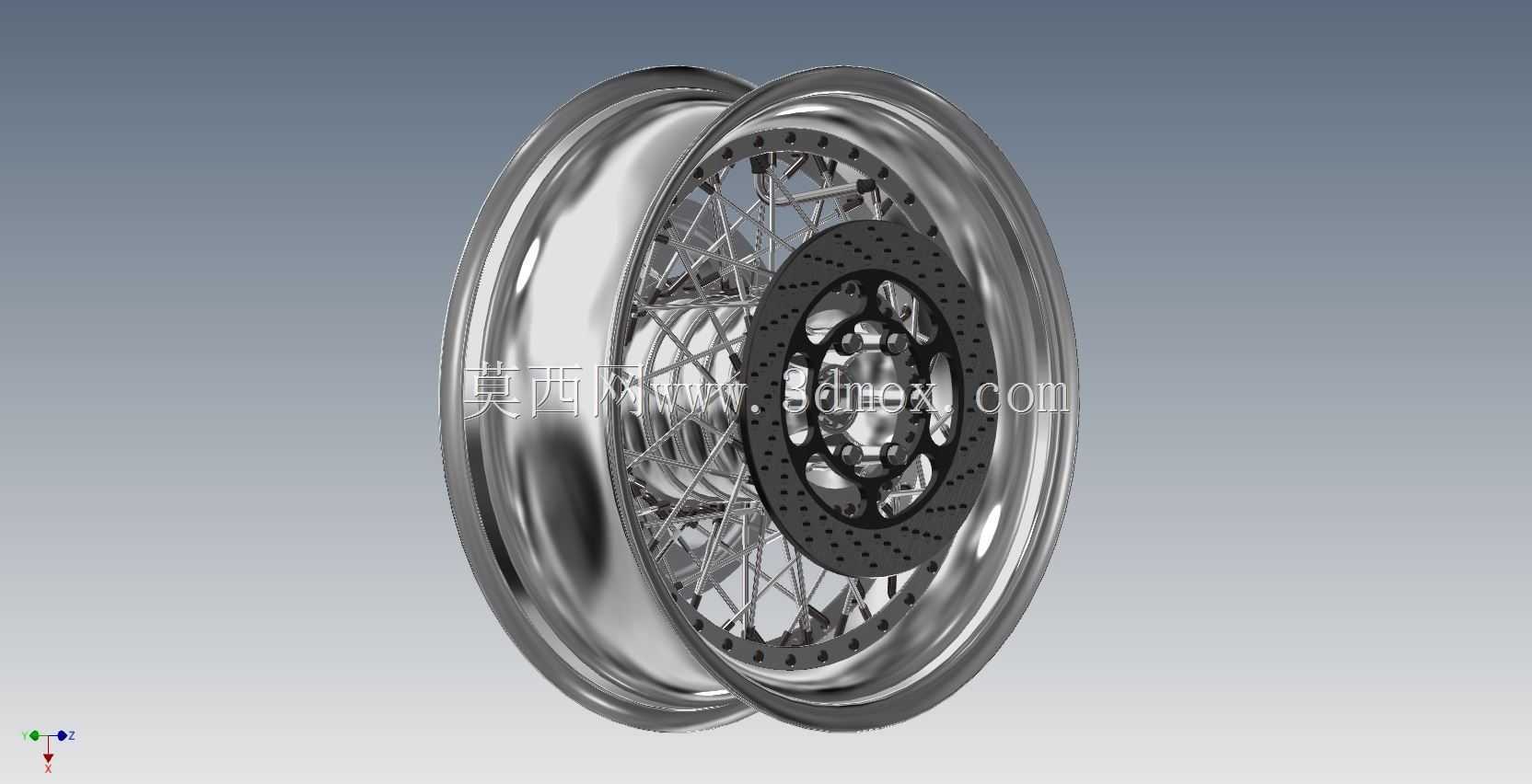

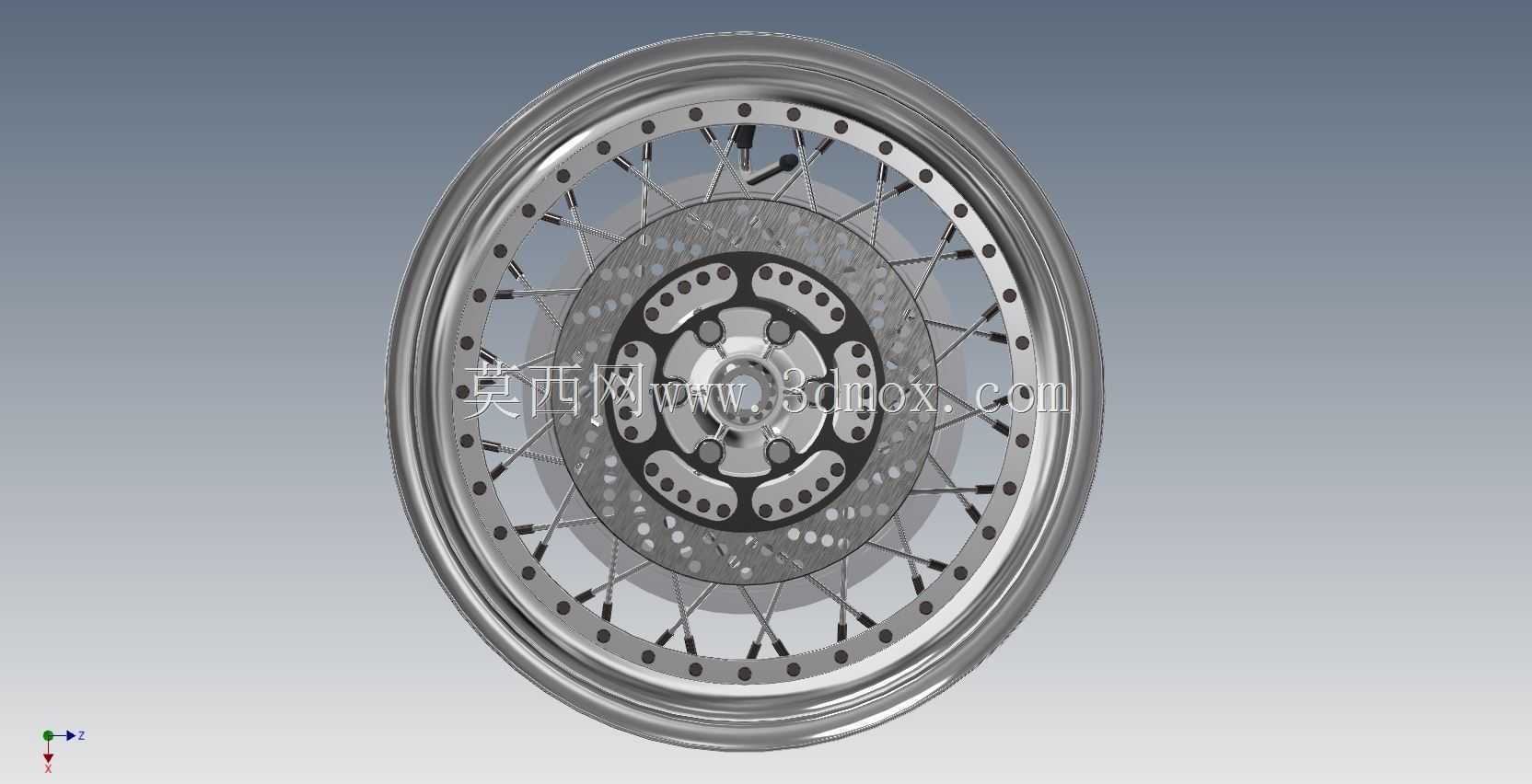

　　制动盘采用浮动式安装结构设计，盘体表面分布有规律的散热孔洞，在连续制动工况下，孔洞可引导气流快速穿过盘体，带走摩擦产生的热量，避免制动盘因高温出现热衰减，保障长距离下坡或频繁制动时的制动力输出稳定性。制动盘的安装孔位与轮毂端面的定位止口严格匹配，装配后可保证制动盘与轮毂的同轴度，减少制动时的抖动异响。与轮毂集成设计的皮带轮槽，适配齿形传动皮带，相比链条传动，皮带传动运行时噪音更低，无需频繁润滑维护，同时能缓冲动力输出端的瞬时冲击，让骑乘过程更加平顺。

　　在安装边界设计上，轮组的轴向安装尺寸严格匹配对应车型后摇臂的安装间距，中心轴承的内径尺寸与后轮轴直径完全适配，装配时无需额外加装衬套调整间隙。轮辋的胎圈座采用标准圆弧设计，符合摩托车轮胎的安装规范，轮胎装配后可保证胎唇与轮辋的紧密贴合，避免高速行驶时出现轮胎脱圈的风险。辐条与轮毂、轮辋的连接部位采用球面配合结构，装配时可通过调整辐条螺母的张紧度校正轮圈的径向跳动与端面跳动，将跳动量控制在合理范围内，保证车辆行驶的平顺性。

　　从实际应用场景出发，这款轮组既可以作为经典复古摩托车的原厂替换部件，也可用于定制改装摩托车的后轮组搭建，宽轮辋的设计能够支持更大扁平比的轮胎安装，满足用户对车辆外观风格与行驶性能的双重需求。在建模过程中，所有装配部位的尺寸都严格遵循机械设计公差要求，轴承位、制动盘安装位、皮带轮槽的尺寸精度都达到实际加工的标准，可直接用于后续的工程出图与样件试制，无需再对装配接口进行二次调整。轮组的整体重量分布经过优化，在保证结构强度的前提下尽可能降低簧下质量，提升车辆的操控响应速度，让转向操作更加灵活。
