Br8es规格NGK车用火花塞结构设计

　　在往复式内燃机的点火系统设计中，火花塞是直接决定缸内燃烧起始相位、混合气燃烧效率的核心执行部件，本次呈现的Br8es规格NGK火花塞结构，覆盖了小排量高转摩托车、大负荷乘用车发动机的适配场景，尤其适配压缩比在9.5-11.5区间的自然吸气汽油机，在高转速持续运行工况下仍能保持稳定的绝缘性能与点火可靠性。从实际装车工况来看，这类热值等级为8的冷型火花塞，主要应对发动机持续高负荷运转时的燃烧室高温环境，避免电极过热引发的早燃、爆震等异常燃烧问题，在赛道摩托、改装乘用车的动力系统匹配中应用十分广泛。

　　设计过程中首先需要匹配发动机的热负荷特性确定热值区间，Br8es对应的热值标定，是通过调整绝缘体裙部的长度、壳体与中心电极的导热路径来实现的，裙部长度越短，热量从电极传导至缸盖的路径越短，散热速度越快，越能适应高负荷下的高温环境，避免电极温度超过900℃引发的无点火自点火问题。结构上，该火花塞采用金属壳体带六角安装位的设计，六角对边尺寸符合通用M14火花塞的安装标准，适配市面上绝大多数汽油机的火花塞安装孔位，安装螺纹的长度匹配常见的铝制缸盖螺纹孔深度，拧紧时的扭矩区间控制在20-25N·m，既保证密封垫圈的压合变形量实现燃烧室密封，又避免扭矩过大导致螺纹滑牙、壳体断裂的安装故障。

　　从功能结构拆分来看，中心电极采用镍基合金材质，顶端做收窄处理来降低点火所需电压，侧电极焊接在金属壳体下端，与中心电极保持0.7-0.9mm的标准点火间隙，这个间隙值是兼顾点火能量、跳火可靠性与高压线圈负载能力的平衡结果，间隙过小会导致点火电弧能量不足，混合气引燃效率下降，间隙过大则会提升高压线圈的击穿电压要求，高转速下容易出现缺火问题。绝缘体部分采用高氧化铝陶瓷材质，表面做釉面处理来提升绝缘电阻，避免高压电沿绝缘体表面出现爬电漏电问题，绝缘体与金属壳体之间通过多层密封垫圈实现静密封，隔绝燃烧室的高温高压燃气窜出，同时也阻隔外界的水汽、油污进入高压连接区域。

　　安装边界的设计上，火花塞伸入燃烧室的突出量经过严格校核，突出量过大会导致电极过度暴露在高温燃气中，提升电极热负荷同时增加气门碰撞活塞的风险，突出量过小则会导致点火点位置过于靠近缸盖表面，火焰传播距离变长，燃烧效率下降，该规格火花塞的突出量控制在7mm左右，适配半球形、楔形等常见燃烧室结构，点火后火焰核可以快速向整个燃烧室扩散，缩短燃烧持续期，提升发动机的动力输出响应。上部的接线端子采用卡扣式结构，适配高压点火线的插接式连接，也可兼容部分车型的独立点火线圈直接插接，连接部位的密封结构可以避免发动机舱内的油污、水汽进入造成接触不良，在高振动的摩托车运行场景下，也能保证点火连接的可靠性，不会出现高速颠簸下接线脱落的问题。

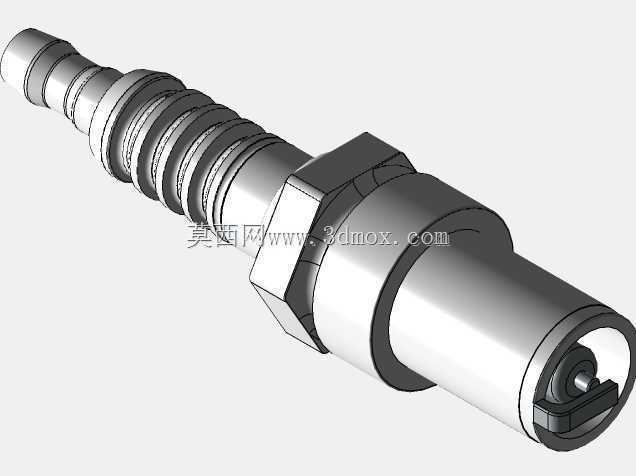

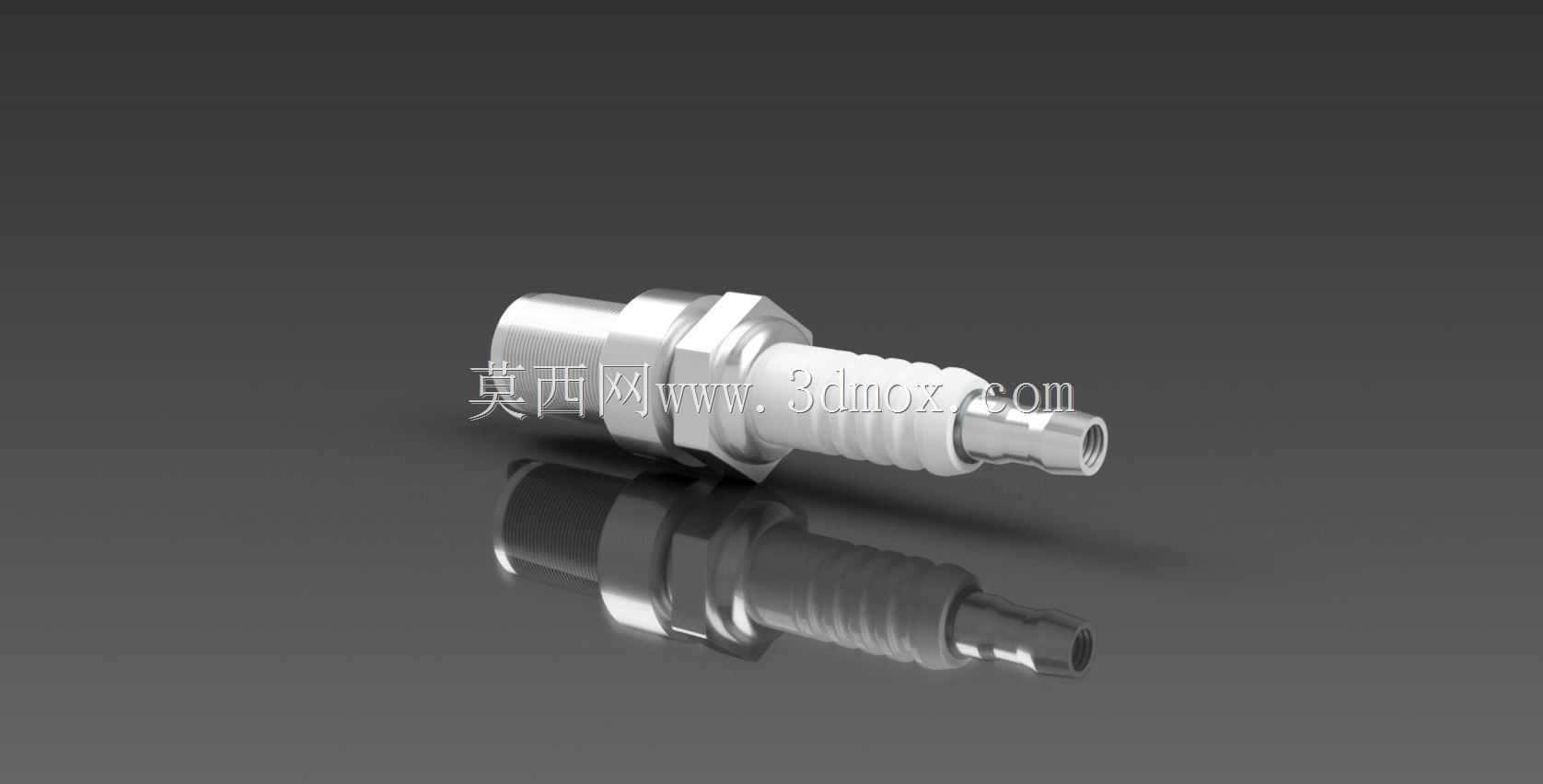

　　在建模过程中，需要重点还原各部件的配合公差，金属壳体的螺纹精度要符合6g级公差要求，与缸盖螺纹孔的配合间隙控制在合理范围，绝缘体与壳体的压装过盈量需要经过计算，保证在-40℃到1000℃的宽温度区间内，不同材质的热胀冷缩差异不会导致压装部位松动漏气。电极部分的圆角处理也需要还原，避免尖锐边角导致的电场集中，降低局部击穿电压的异常波动。整个模型的结构拆分完全按照实际生产的装配逻辑划分，可直接用于点火系统的装配干涉检查、维修拆装模拟，也可作为发动机周边附件设计的参考数据源，帮助结构工程师在设计缸盖、点火线圈布置时快速校核安装空间，避免出现装配干涉、维修空间不足的问题。
